DH-GSTN5100系列剩余电流式电气火灾监控探测器布线方法及要求

当宁消防网 发表日期:2015-03-27 16:46:03 浏览次数:1320

  一、电气火灾监控系统必须与工程供电系统接地方式正确搭配

  1)电气火灾监控系统不允许应用于接地方式为TN-C的供电系统,如果需要使用电气火灾监控系统就必须将供电系统的接地方式改造成TN-C-S系统或局部TT系统。

  2)在接地方式为TN-C-S供电系统中,电气火灾监控系统的监控节点必须设置在N线与PE线分开以后的部分。

  3)在不同接地方式的供电系统中,电气火灾监控系统的监控节点应按以下示意图进行设置安装。

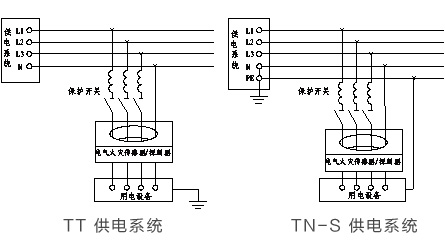

TT供电系统、TN-S供电系统

TN-C-S供电系统

  二、传感器在配电箱主配电开关监控节点处安装时一次回路接法

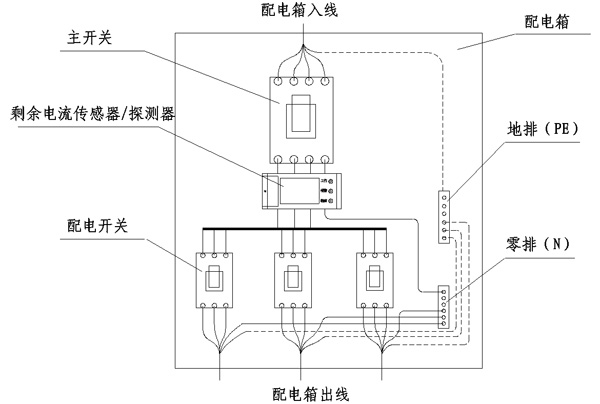

传感器安装在配电箱主开关出线处接法,也可装在上方入线处

传感器安装在配电箱主开关出线处接法,也可装在上方入线处

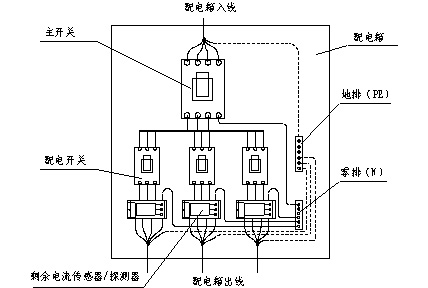

传感器安装在配电箱配电开关出线处的接法

传感器安装在配电箱配电开关出线处的接法

   三、传感器在供电系统末端用电设备监控节点处安装时一次回路的接线注意事项

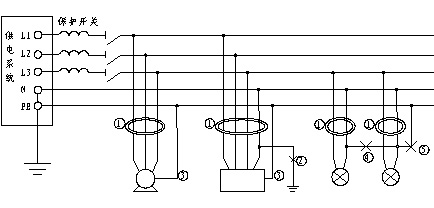

  1.每个监控点处凡有负荷电流通过的电缆应全部穿过传感器,如下图①处所示;其中工作零线N不得重复接地,如下图②处所示错误。

  2.每个监控点处凡不通过负荷电流的电缆PE或PEN不得穿过传感器,应如下图③处所示。

  3.每个监控点监控的供电支路应使用各自的工作零线N,相邻支路工作零线N不得串接共用,如下图④处所示错误;工作零线N不得与保护地线PE跨接,如下图⑤处所示错误。

传感器安装在用电设备监控节点处的接法,图中最左边负载为三相三线负载

传感器安装在用电设备监控节点处的接法,图中最左边负载为三相三线负载
