利达华信自动报警系统常见接线图

一.现场经常用到的几种探头的技术支持

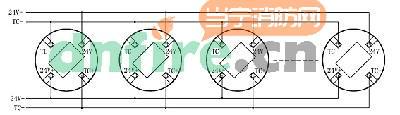

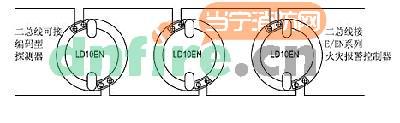

  1.LD10EN底座:用于LD3000EN/A、LD3300EN等探测器,采用二总线并联接线方式,TC+,TC-端子不分正负极。

利达华信自动报警系统常见接线图


  2.LD2000E-A手动火灾报警按钮内部接线图(如图1.2所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,通过电压小于30V通过电流100MA,5脚6脚是备用消防电话接口,配合电话手柄使用。如使用总线电话需要配合总线电话模块使用。

利达华信自动报警系统常见接线图

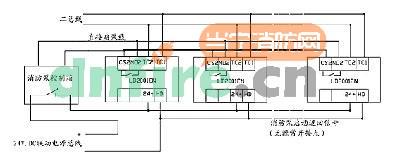

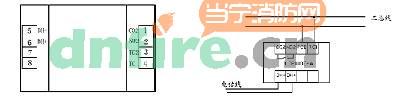

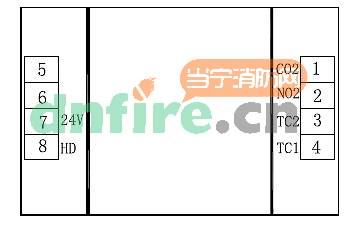

  3.LD2001EN消火栓按钮内部接线图(如图1.3所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,接直接启泵线(图1.4),通过电压小于30V通过电流100MA,7脚是24V+,8脚是消防泵的反馈线。

利达华信自动报警系统常见接线图

利达华信自动报警系统常见接线图


  4.LD3101/B点型可燃气体探测器内部接线示意图(如图1.5所示):TC+,TC-,24V+,24V-四个端子。3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接,TC-与24V-短接,用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

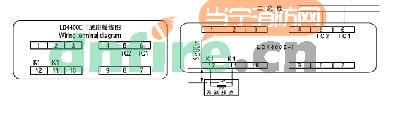

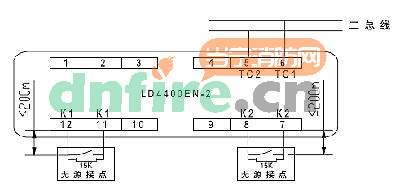

  5.LD4400EN-1/2输入模块端子图与接线图示例(如图1.6、1.7所示):6脚5脚是二总线TC+,TC-原则上不分正负极,11脚12脚是一组无源长开点,8脚7脚是一组无源长开点。端子现场设备上需要加15K线路检测电阻。

利达华信自动报警系统常见接线图

利达华信自动报警系统常见接线图

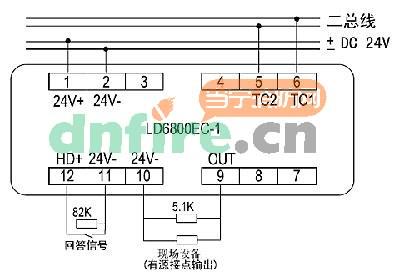

  6.LD6800EC-1输入/输出模块内部接线图(如图1.8所示):1脚24V+,2脚24V-必须分极性,5、6脚TC+、TC-,11、12脚现场反馈信号接入点,需要接82K线路检测电阻。9、10脚24V输出,接5.1K线路检测电阻。

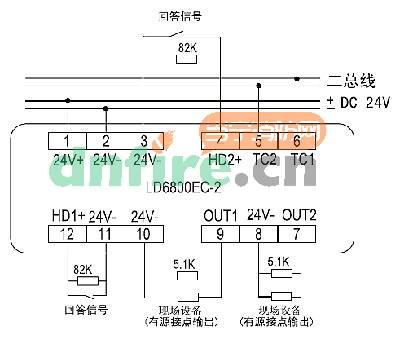

  7.LD6800EC-2输入/输出模块内部接线图(如图1.9所示):
  1脚24V+,2脚24V-必须分极性,5、6脚接入TC+、TC-,11、12脚和3、4脚分别为两组现场反馈信号接入点,需要接82K线路检测电阻。9、10脚和7、8脚为24V输出,接5.1K线路检测电阻。

利达华信自动报警系统常见接线图


二.主机柜的技术支持
  主要针对的主机、手动盘、电话系统、广播系统、气体灭火盘、联动电源系统等。
  1.主机类:

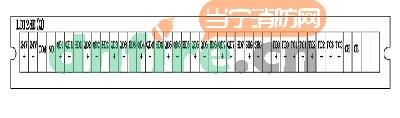

  LD128E(Q)火灾报警控制器(联动型)接线端子图:

利达华信自动报警系统常见接线图

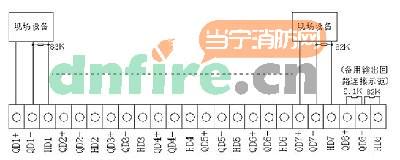

  2.手动盘接线端子示意图:

利达华信自动报警系统常见接线图


  三.消防电话系统:

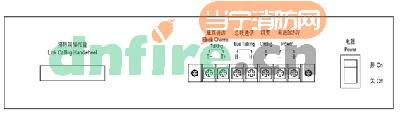

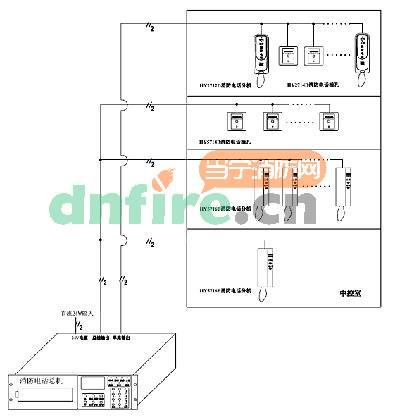

  1.总线消防电话系统
  HY5711B
  有总线接口和单路输出接口。总线接口可接HY5716B总线电话分机和HY5714B总线电话插孔。单路输出可接入30部HY2712D多线电话分机和HY2714D多线电话插孔。

利达华信自动报警系统常见接线图

利达华信自动报警系统常见接线图


  2.多线消防电话系统:
  YJG3040

利达华信自动报警系统常见接线图

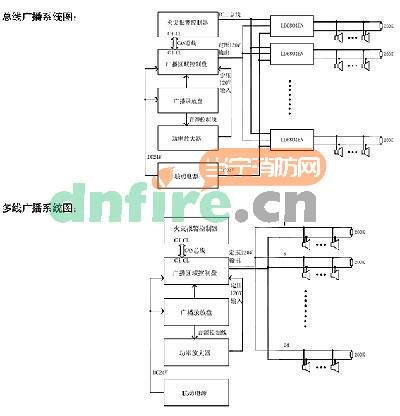

  3.广播系统:

利达华信自动报警系统常见接线图

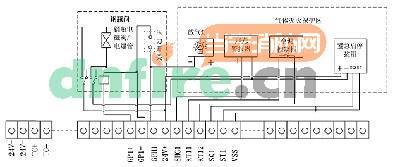

  4.气体灭火系统LD5502ENI

利达华信自动报警系统常见接线图

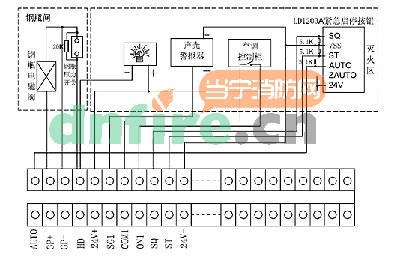

  5.LD5500EN气体灭火盘

利达华信自动报警系统常见接线图
