新沃探测器的接线

Robert 发表日期:2012-11-26 17:27:25 浏览次数:1584

  点型光电感烟(温)火灾探测器(以下简称探测器)适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。火灾的起火过程一般情况下伴有烟、热、光三种燃烧产物。探测器可以对火灾发生初期有烟雾或温度骤然升高过程中进行探测,将探测部位烟雾浓度(温度)的变化转换为电信号实现报警目的一种器件。
  AHG992001点型感烟火灾探测器和JTY-A2-AHG992004点型感温火灾探测器(以下简称探测器)是专为AHGBUS总线回路技术而设计的。采用先进的SMT(表面帖装技术)工艺,探测器内置CPU微处理器,能根据所在环境自动分析,设定最佳的个性化报警模式及参数。它采用了完全分散化的技术,智能探测器本身即可识别火情并发出报警信号,即使主机失效仍能就地发出警报,避免了探测器和控制器之间大量的数据交换,大大提高了数据传输的可靠性和效率。数据诊断功能结果存储在探测器的内存中,随时可从计算机中读取。此外,可按照实际需要及配合现场情况,针对个别或整个区域探测器上的某一警报单元灵敏度进行调整或者将其关闭。CPU有集成故障和报警计数器以及工作时间计数器,可显示探测器肮脏情况和当前情况报警静态值。由于总线回路AHGBUS采用独特的广播式交互通讯、数字信号工作方式、微功耗等设计,因此在技术上保证了探测器超强的抗电磁干扰能力,误报率几乎为零。该探测器占用总线回路上一个总线地址,并与标准底座(AHG2025)、总线隔离器底座(AHG2026)配接使用。
  下面我们介绍新沃探测器是如何接线的。
  新沃火灾自动报警系统采用环形布线方式,自动拓扑识别,环路中可带分支。
  探测器的外形结构示意图如图1-1:

新沃探测器的接线

图1-1

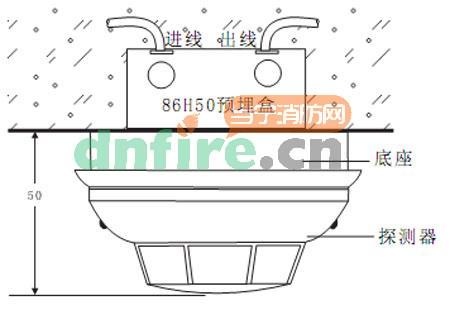

  探测器安装方式如图1-2:

新沃探测器的接线

图1-2探测器安装示意图


  探测器标准底座外形示意图如图1-3:

新沃探测器的接线
  图1-3

  底座上有4个导体片,片上带接线端子,底座上不设定位卡,便于调整探测器报警指示灯的方向。
  接线示例:
  (1)标准探测器底座环形回路接线示意图

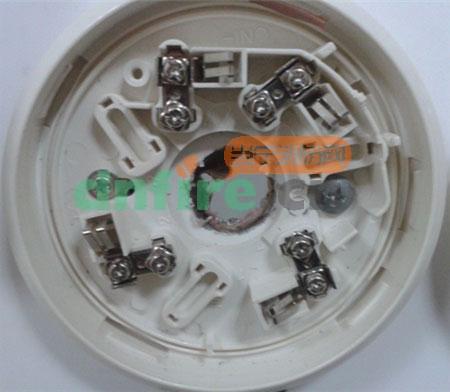

新沃探测器的接线

新沃探测器的接线

现场安装示意图

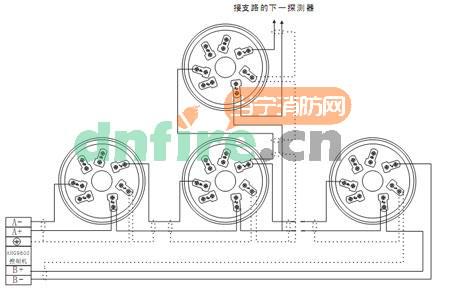

  (2)标准探测器底座环形回路+支路接接线示意图

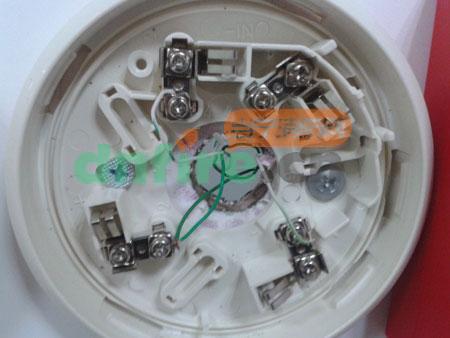

新沃探测器的接线


  预埋管内的探测器总线分别接在回路总线电源“正”,连接回路总线的A+,B+端或总线电源“正”;回路总线信号“入”,连接回路总线A-端或总线上一单元信号“出”;回路总线信号“出”,连接回路总线B-端或总线下一单元信号“入”端接线端子上(注意区分正负极性)。探测器底座的外接导线应有0.15m的余量,底座的线孔宜封堵,安装完毕后的探测器底座应采取保护措施。
  感烟、感温探测器在装修油漆完成后安装。感烟、感温探测器安装应满足吊顶天棚的整体美观。待底座安装牢固后,将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。探测器报警确认灯应朝向便于人员观察的主要入口方向。
  布线要求:探测器二总线宜选用截面积≥1.5mm2的阻燃RVS双绞线,穿金属管或阻燃管敷设。有较强电磁干扰的环境中建议采用屏蔽连接。
  探测器的安装要求:详见《火灾自动报警系统设计规范》(GB50116-98)中的8.1点型火灾探测器的设置数量和布置要求。
