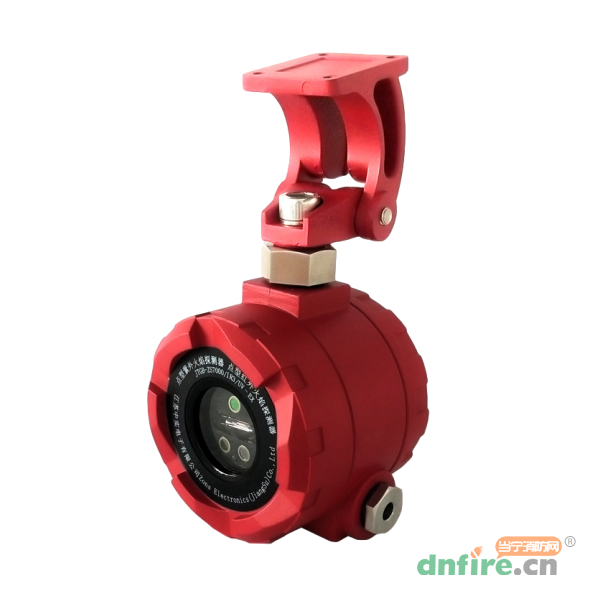

JTGB-ZS7000/IR3/UV-EX红紫复合火焰探测器是江苏中实电子有限公司开发的具有独立自主知识产权的智能型火焰探测器。该红紫外复合火焰探测器以GB15631-2008《特种火灾探测器》、GB12791-2006《点型紫外火焰探测器》为其主要设计依据,由三只不同波段的红外热释电传感器、紫外光电管、光学透镜和壳体四部分构成。
在复杂的环境条件下,也能实现对火焰的早期判定;
对于太阳光、人工光源、热体等辐射源有较好的免疫性;
采用防水、隔爆型设计,适合室内、室外安装使用;
该探测器可与国内外任何厂家的火灾报警控制器连接构成火灾自动探测报警系统。
型号 | JTGB-ZS7000/IR3/UV-EX |
名称 | 红紫复合火焰探测器 |
品牌 | 中实电子 |
波段数 | 三波段红外+紫外 |
传感器 |
红外热释电传感器中心波段分别为3.8μm、4.4μm、5.3μm; 紫外光电管光谱响应范围为185~300nm |
工作电压 | DC24V |
监视电流 | 小于15mA |
报警电流 | 小于30mA |
适用环境温度 | -30℃~+60℃ |
相对湿度 | ≤95%,无凝露 |
状态指示 |
正常运行绿灯闪烁 火警状态红灯常亮 |
自检时间 | 60s |
报警时间 | ≤30s |
材质 |
采用铝压铸隔爆壳体,具有良好的防爆特性,耐腐蚀、抗老化, 可以长期工作于室内、室外和各种特殊的工业场所 |
防爆等级 | Exd II CT6Gb |
执行标准 |
GB15631-2008《特种火灾探测器》、GB12791-2006《点型紫外火焰探测器》, 最大报警距离满足Ⅰ级报警灵敏度 |
接线端子 | 说明 |
1 | 电源输入“+”(24V) |
2 | 电源输入“+”(24V) |
3 | 电源输入“-”(0V) |
4 | 电源输入“-”(0V) |
5 | 备用端子 |
6 | 故障继电器—常闭 |
7 | 故障继电器—公共 |
8 | 故障继电器—常开 |
9 | 火警继电器—常开 |
10 | 火警继电器—常开 |
