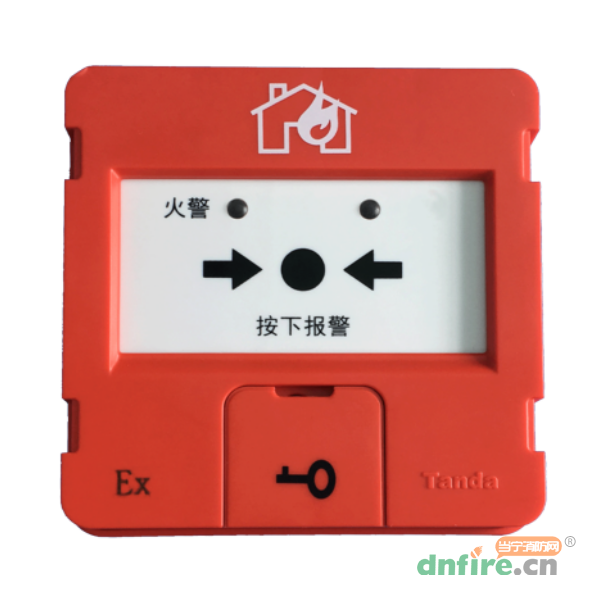

泰和安 J-SAB-M-TX3143本安型手动火灾报警按钮
¥0.0媒体价 登陆后可见 市场价 询底价
泰和安 产品550件 进入品牌专区 194人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、J-SAB-M-TX3143本安型手动火灾报警按钮概述

  J-SAB-M-TX3143手动火灾报警按钮(以下简称报警按钮)为编码型,防爆类型为本质安全型,防爆标志为ExibⅡICT6Gb,适用于石油、化工等行业具有防爆要求的1区及2区使用。

  本报警按钮采用无极性二总线的连接方式,防爆场所与TX3400隔离式安全栅配合使用,可接入本公司生产的T3系列火灾报警控制器。当人工确认发生火灾后,按下报警按钮上的按片,即可向控制器发出报警信号,控制器接收到报警信号后,将显示出报警按钮的编码信息与安装位置信息并发出报警声响。

二、J-SAB-M-TX3143本安型手动火灾报警按钮特点

  编码型,本安防爆

  软硬件多级滤波,提高了报警按钮的抗干扰能力,对电磁干扰有良好的抑制能力

  按片按下必须采用专用钥匙手动复位

  具有独立常开触点输出,可直接控制其他外部设备

  编码方式为电子编码方式,可现场改写

  插拔式结构设计,安装方便牢靠

  与TX3143-DZ配套安装

三、J-SAB-M-TX3143本安型手动火灾报警按钮参数

工作电压 脉冲15V~28V
工作电流 总线静态电流:≤0.5mA
总线启动电流:≤2.3mA
输出容量 额定DC30V/100mA无源输出触点信号,接触电阻≤100m Ω
防爆标志 Ex ib ⅡC T6 Gb
防爆合格证 CNEx20.0061X
本安参数 Ui=22v,Ii=109mA,Pi=0.60W,Ci=0 μF, Li=0mH
关联设备 TX3400隔离式安全栅,Uo=22V,Io=109mA,
Po=0.60W,Co=0.12 μF,Lo=2.0mH
启动零件形式 可重复使用型
启动方式 人工按下按片
复位方式 用专用钥匙复位。产品报警后,打开报警按钮钥匙盖
插入专用钥匙向右扭动90度,产品即可复位。
状态指示 启动指示灯,红色,
正常巡检时周期性闪亮,闪亮周期约6s,报警后常亮。
故障时灯灭或无规律闪亮。
线制 无极性二总线,若需直接启泵控制,
需将消火栓按钮与水泵控制箱连接。
编码方式 电子编码,编码范围(1~242)
壳体材料 防爆ABS红色
使用环境 温度-20℃~+55℃,相对湿度≤95%RH,不凝露
外壳防护等级 IP43
重量 约86g
外形尺寸 90mm× 90mm×34mm(含底座)
安装孔距 60mm

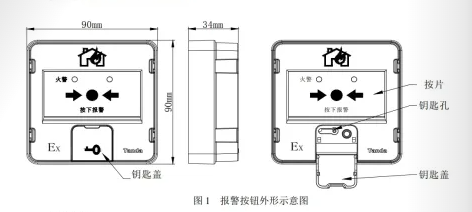

四、J-SAB-M-TX3143本安型手动火灾报警按钮外形尺寸图

J-SAB-M-TX3143本安型手动火灾报警按钮
