一、TD0816消防主机电源盒概述

　　TD0816柜装消防主机电源是为火灾报警控制器主机供电的电源产品，柜内安装式结构，功率输出约为350W。本电源主要功能为转换AC220V电压至DC27V，并具有主备电无隙切换供电和备电充电功能。

二、TD0816消防主机电源盒特点

　　功率输出稳定：功率输出约为350W，可满足消防主机的稳定供电需求，确保消防系统正常运行。

　　主备电无隙切换：能将AC220V电压转换为DC27V电压，具有主备电无隙切换功能，当主电故障时，备电可无缝接入，保证消防主机持续供电，避免因电源中断导致系统瘫痪。

　　备电管理功能完善：具备完善的备电充电和过放电保护功能。当主电正常且备电正常接入时，可自动对备用电池进行恒流充电，快充满时自动转入浮充状态；当蓄电池电压低于DC19V时，会切断输出继电器关闭电池输出，保护蓄电池。

　　故障报警与指示清晰：设有LED指示灯，可清晰指示电源运行、主电故障、备电故障、输出故障等状态，同时蜂鸣器可发出声音提示电源处于故障状态，便于工作人员及时发现和处理问题。

　　输出容量合理：主电输出有两路，输出1容量为DC27V、9A，输出2容量为DC27V、3A，总容量为DC27V、12A，可满足不同消防设备的供电需求。

　　环境适应性强：工作环境温度为0°C～+40°C，相对湿度≤95%且不凝露，大气压强为86KPa～106KPa，能适应多种不同的工作环境，确保在各种复杂条件下稳定工作。

　　防护等级适宜：防护等级为IP30，可防止大于2.5mm之工具或物体侵入，如工具等，为电源盒提供一定的防护，减少外部因素对其的影响

三、TD0816消防主机电源盒参数

四、TD0816消防主机电源盒工作原理

　　A、电流输出及保护电源采用AC-DC模块将220V市电转换成DC27V后提供电压至控制板上，电源管理MCU输出驱动信号对继电器进行启动后，电源输出端即有输出，控制板配接有充电模块电路，可对备用电池进行充电。

　　B、备电管理

　　I)过放电保护为防止蓄电池过度放电，当蓄电池电压低于电池保护电压（DC19V）时，切断输出继电器将关闭电池输出。

　　II)电池充电当主电正常且备电正常接入时，电源将自动对备用电池进行恒流充电，当备电快充满时自动转入浮充状态。

　　III)主备电的切换当无主电时，管理MCU输出信号驱动继电器，将备电切换至电源输出端。当主电恢复时，自动切换主电输出，并对蓄电池进行充电。

五、TD0816消防主机电源盒功能介绍

　　A、LED指示电源运行状态，有电源运行、主电故障、备电故障、输出故障；蜂鸣器用于发出声音提示电源处于故障状态（输出故障：3秒1响；主/备电

　　B、本电源可对主电、备电及输出故障进行报警。当主电不存在时，报主电故障；当备电电压低于22V时，报备电故障；当输出端短路、过流时，报输出故障。

六、TD0816消防主机电源盒外形尺寸图及结构说明

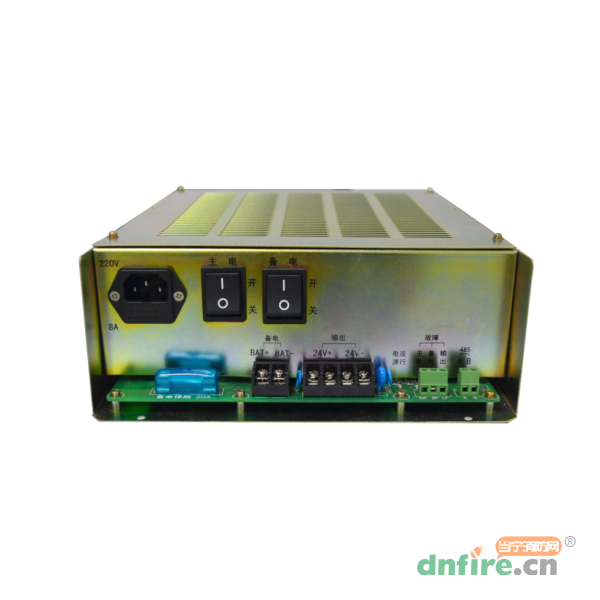

　　1、电源外形及尺寸如图1所示(单位：mm)：

　　2、显示指示说明：

　　a)系统运行：绿色，主电电源或备电电源接通时处于常亮状态。

　　b)主电故障：黄色，无交流电时，主电故障灯点亮。

　　c)备电故障：黄色，蓄电池电压低于22V或备电保险丝熔断时，备电故障灯点亮。

　　d)输出故障：黄色，输出1端或者输出2端短路、过流时，输出故障灯点亮，蜂鸣器发出报警声。
