泰和安 TX3201输入模块
二总线产品
¥0.0媒体价 登陆后可见 市场价 询底价
泰和安 产品550件 进入品牌专区 194人 关注
热度
图文详情 产品参数 评论 文章

年中大促

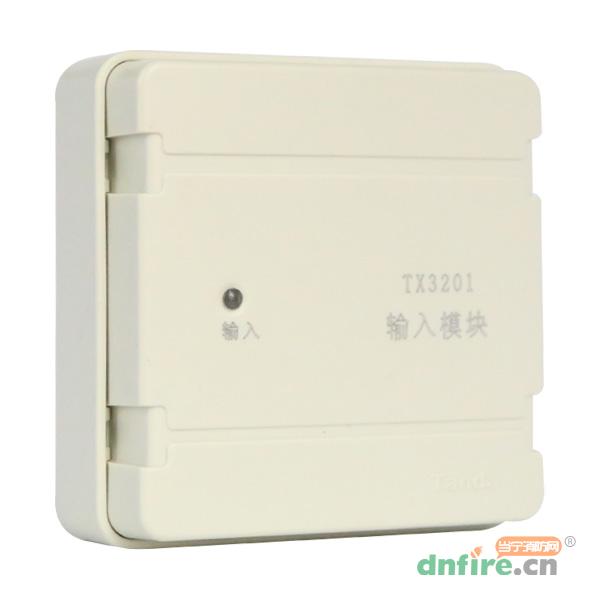

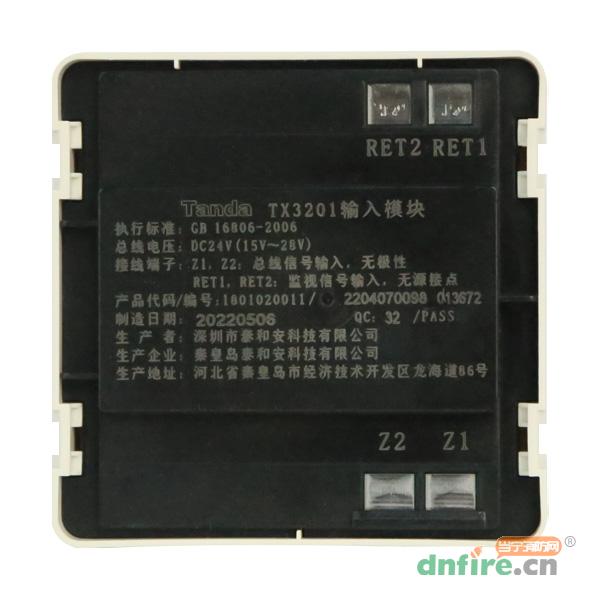

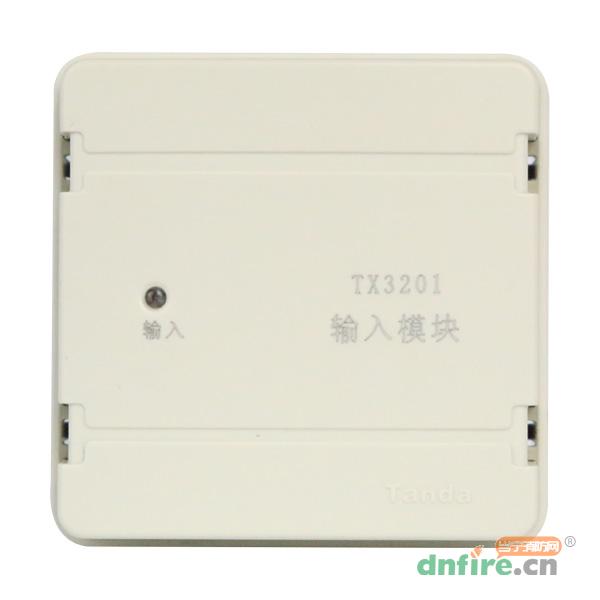

TX3201输入模块1TX3201输入模块2TX3201输入模块3

一、TX3201输入模块概述

  TX3201输入模块(以下简称模块)符合国家标准GB16806-2006《消防联动控制系统》。本模块用于监视主动型消防设备(如:水流指示器、压力开关等)的工作状态,并将所监视设备的动作信号通过总线传送给火灾报警控制器。

  本模块外形美观,采用插拔式结构,方便施工安装;采用专用集成芯片,具有强大的分析判断能力,可对所监视设备的断路状态、短路状态进行检测,并通过指示灯给出状态指示。

  注意:在输入线的末端(远离模块端)必须并联一个10KΩ的终端电阻,否则控制器将报该模块的“反馈线故障”。

二、TX3201输入模块特点

   二总线,无极性;

  内置专用集成芯片;

  总线与输入线采用隔离设计,减少外部干扰的影响;

  输入可设置为常开检线或常闭检线模式;

  软硬件多级滤波,提高抗干扰能力;

  插拔式结构设计,正面拆装,工程使用方便

三、TX3201输入模块参数

型号 TX3201
名称 输入模块
品牌 泰和安
工作电压 15~28V(脉冲电压)
监视电流 ≤0.4mA
报警电流 ≤1.0mA
编码方式 电子编码

四、TX3201输入模块接线图

TX3201输入模块接线图

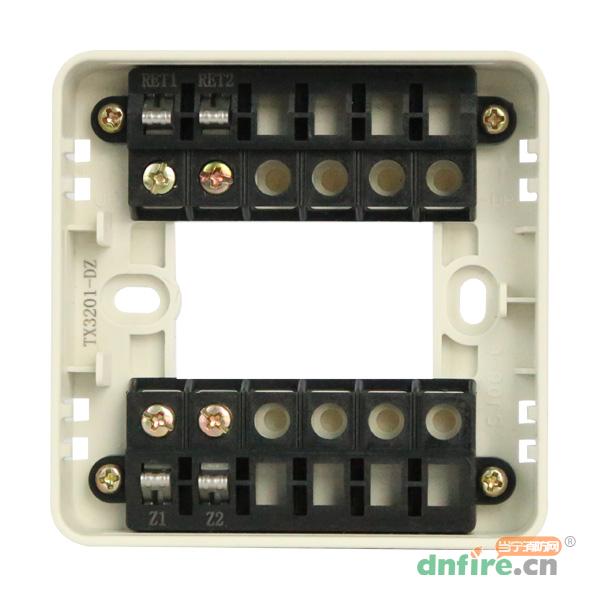

  Z1、Z2:总线信号输入,无极性;

  RET1、RET2:监视信号输入,无源接点。

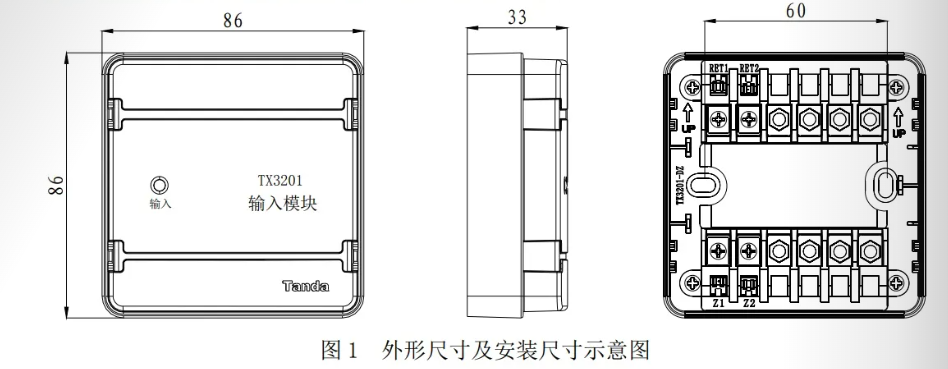

五、TX3201输入模块外形尺寸图

TX3201输入模块
