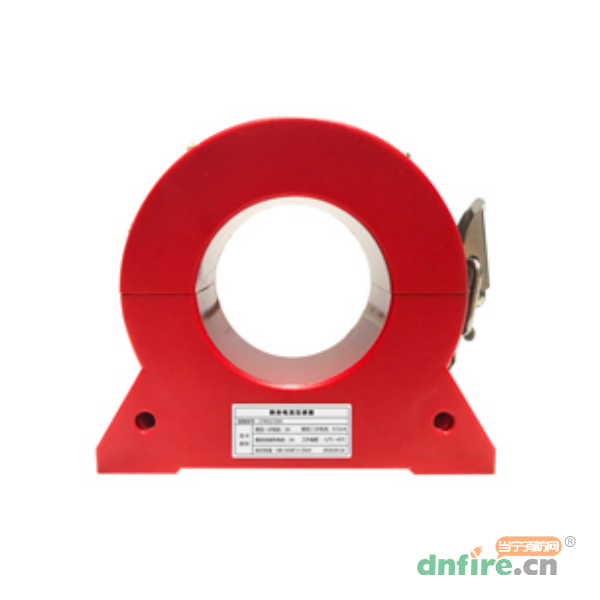

CTK517x03系列开口式剩余电流互感器作为剩余电流互感器,核心功能是检测电路中的剩余电流,即当电路出现触电、漏电等接地故障时,能准确感知并将其转换为可检测的信号。
外接总线采用蓝色弹片端子;
互感器为线缆式、可开合、不带地址;
配合泛海三江组合式电气火灾探测器使用;
采用搭扣形式安装,固定好产品,且接好输出线之后,不再需要拧螺丝紧固,施工方便;
外壳采用阻燃ABS材料,阻燃等级为UL94-V0;外壳颜色红色(指定颜色),红色环氧树脂封装
型号参数 |
CTK 517003 |
CTK 517203 |
CTK 517303 |
CTK 517403 |
CTK 517503 |
工作电压 | DC24V | DC24V | DC24V | DC24V | DC24V |
外形尺寸(mm) | 64×59×23 | 98×86.5×37 | 124×105.5×37 | 140×130.5×41 | 167×148.5×41 |
过线孔径 | φ20mm | φ46mm | φ65mm | φ80mm | φ100mm |
过线电流容量 | 0~63A | 0~100A | 0~250A | 0~315A | 0~630A |
监视电流 | 0.5mA | ||||
工作环境温度 | -25℃~+85℃ | ||||
相对湿度 | ≤93%(40℃无凝露) |
