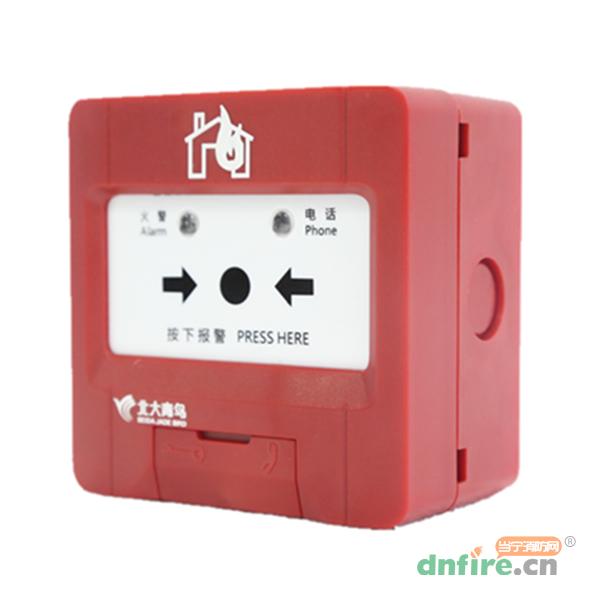

青鸟消防 J-SAP-JBF4121A-P手动火灾报警按钮
¥0.0媒体价 登陆后可见 市场价 询底价
青鸟消防 产品614件 进入品牌专区 275人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、J-SAP-JBF4121A-P手动火灾报警按钮产品功能特点

  内置微处理器,性能稳定

  采用SMT表面贴装工艺,可靠性高,一致性好

  采用二总线制系统,无极性要求,在保证低功耗的同时使传输距离最远达1000m

  电子编码方式,可通过专用电子编码器编址

  操作简单,用手按下操作面板,即能实现向控制器报火警

  手动报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙

  手动报警按钮采用插拔式结构易于客户安装、施工、维护

  电话插孔位于按钮主体正面,便于操作

二、J-SAP-JBF4121A-P手动火灾报警按钮产品技术指标

内容 技术参数
工作电压 DC19-28V控制器提供,调制型
工作温度 -10℃~55℃
贮存温度 -30℃~75℃
触点容量 DC 30V/0.1A
相对湿度 ≤95%(40±2℃)
监视电流 ≤0.3mA(24V)
报警电流 ≤1mA(24V)
编码方式 电子编码器编码
编码范围 1-200
确认灯 火警灯监视状态瞬时闪亮,按下报警时常亮(红色)
电话指示灯 手报上的电话指示灯接入电话系统后会闪亮
外形尺寸 90mm长×90mm宽×52mm高
线制 二总线,无极性
执行标准

GB19880—2005《手动火灾报警按钮》

GB16806-2006—2005《消防联动控制系统》

 三、J-SAP-JBF4121A-P手动火灾报警按钮产品安装与布线

  布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上,安装孔距为60mm(兼容50mm安装孔距)

  手动火灾报警按钮采用RVS2×1.5mm2双绞线与控制器进行连接

  安装之前用编码器对其写入相应地址码(1-200)

  接线并检查无误后,将已编码的按钮主体插入底座,并用自攻钉(ST2.9*8)将主体与底座拧紧

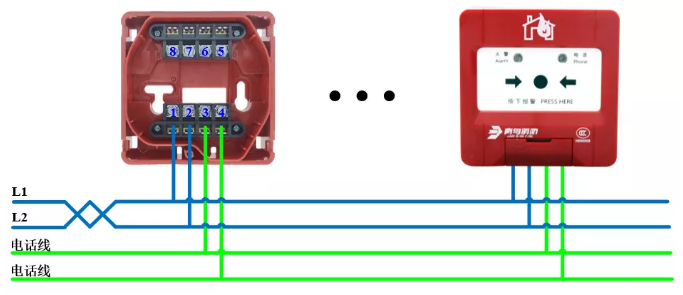

四、J-SAP-JBF4121A-P手动火灾报警按钮产品接线示意图

J-SAP-JBF4121A-P手动火灾报警按钮

J-SAP-JBF4121A-P手动火灾报警按钮产品接线图
