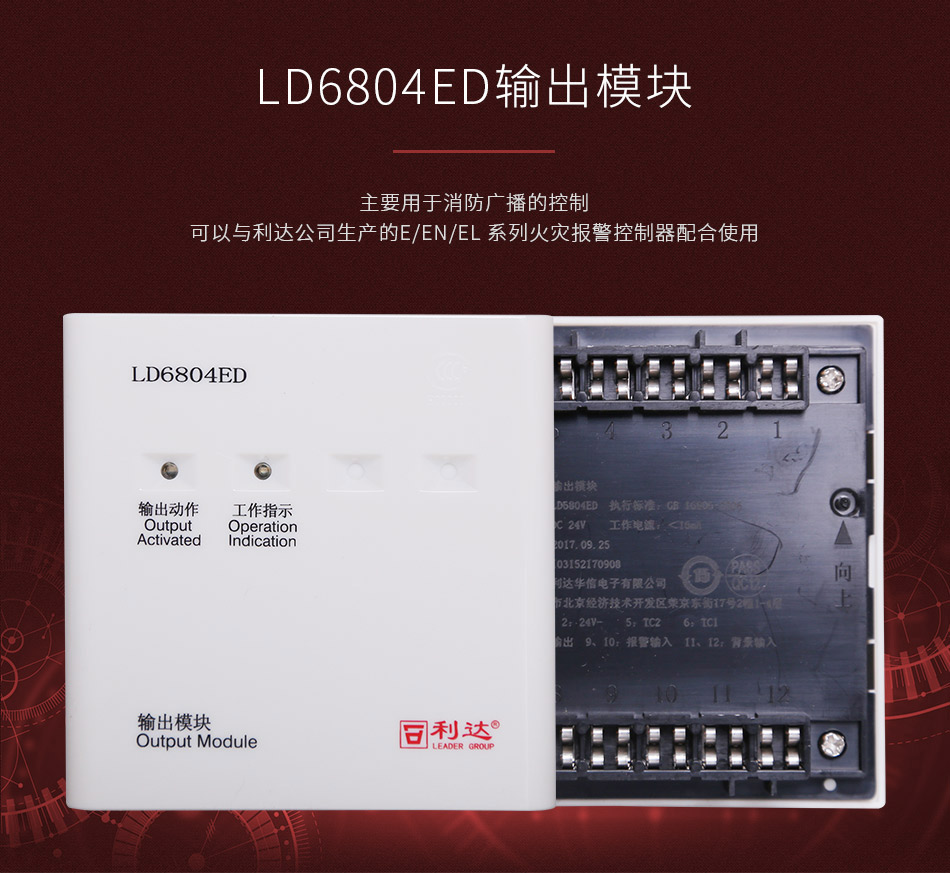

利达LD6804ED输出模块采用单片机和智能软件、特殊防潮处理技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,抗干扰能力强。主要用于消防广播的控制,可与利达公司生产的E/EN/EL系列火灾报警控制器配合使用,满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》,取得了消防产品3C认证证书。该模块二总线无极性,电源线有极性,采用电子编码方式编址,占一个地址点,可接收控制器启动/停止命令来切换输出,外接线断路、短路时,模块会返回故障信号。
LD6804ED输出模块为二总线,无极性;
输出模块采用电子编码,占一个节点地址(0~255);
电源总线,有极性;

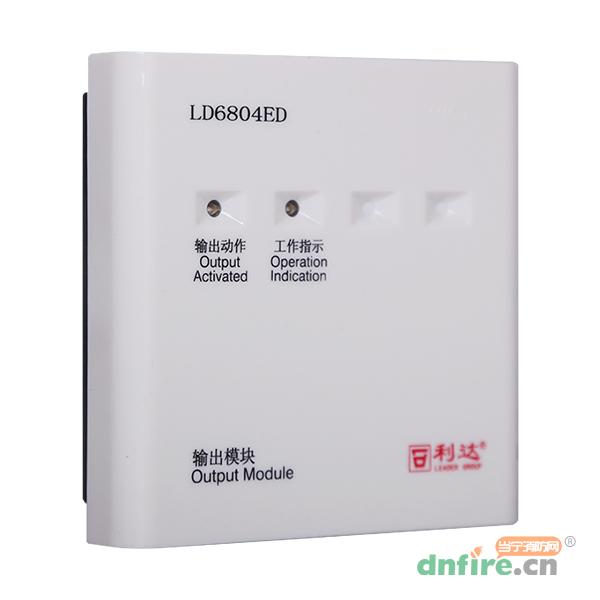

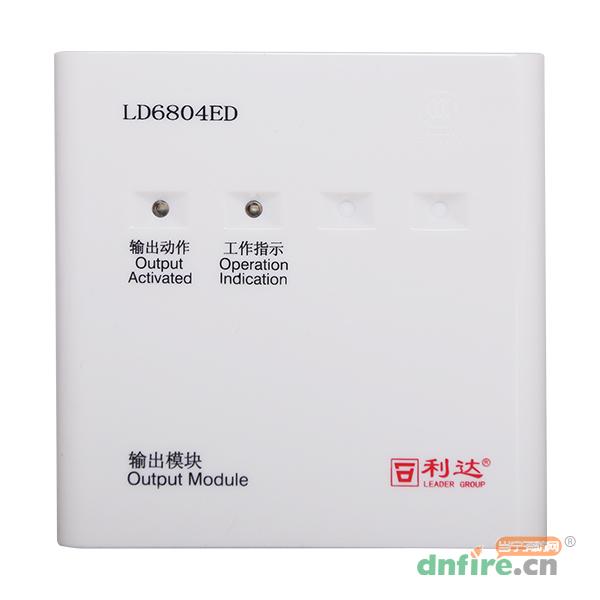

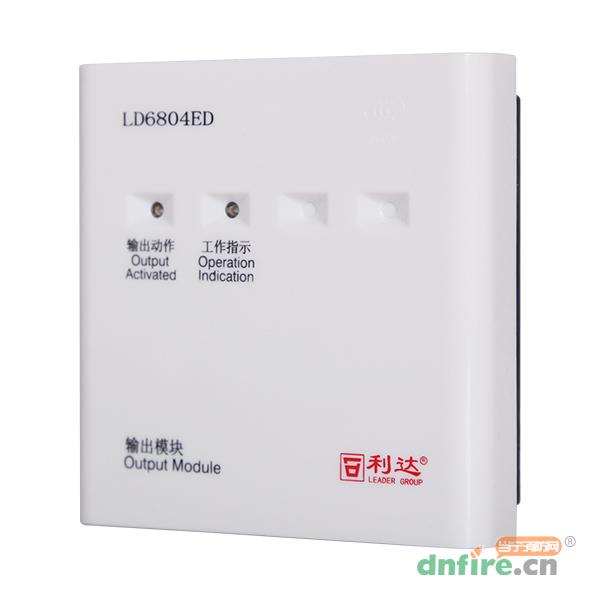

LD6804ED具有工作指示灯和输出动作指示灯;
接收控制器启动/停止命令,切换输出;
外接线断路、短路时,模块返回故障信号;
可替代利达的LD6804EN输出模块使用。
指示灯 | 模块动作时红色指示灯长亮,线路故障时黄色指示灯长亮,模块正常时绿色指示灯闪亮。 |
电源总线 | DC 24V(DC 18V - 26V) |
二总线 | DC 14V - 24V |
电源总线电流 | <15mA (静态),<40mA (动作) |
二总线电流 | <0.5mA |
输出信号参数 | <60W/120V 音频信号 |
温度 | -10℃ - 45℃ |
相对湿度 | 小于等于 95% RH(40±2℃) |
编码方式 | 电子编码,占一个节点地址(0 - 255) |

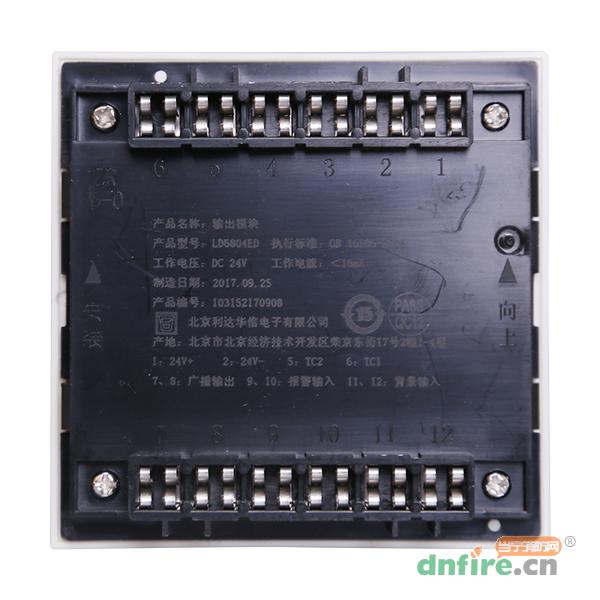

安装方式 | 配合本公司 LD60 (N) 底座安装使用,采用插拔式结构 |

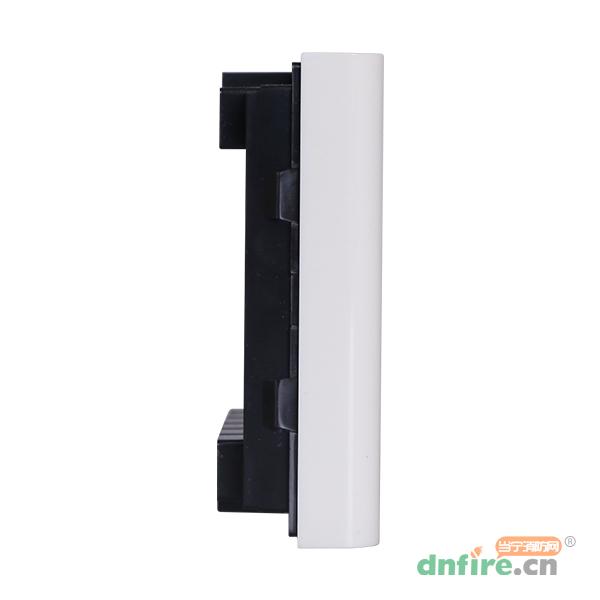

外形尺寸 | 长 100mm× 宽 40mm× 高 67mm |
重量 | 0.095kg±0.01kg |
