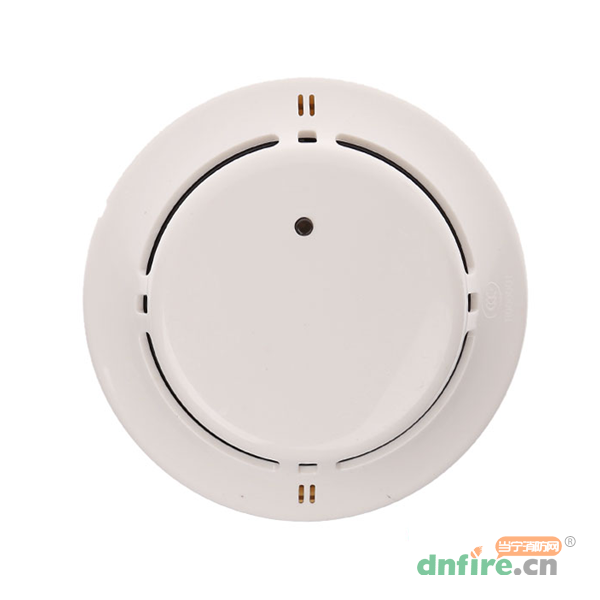

利达消防 JTY-GM-LD3000EH点型光电感烟火灾探测器 可船用
¥369.0媒体价 登陆后可见 市场价 询底价
利达消防 产品527件 进入品牌专区 174人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

一、JTY-GM-LD3000EH点型光电感烟火灾探测器介绍

  JTY-GM-LD3000EH内置单片机,具有现场参数采集的能力,并能实时处理,同时向控制器传递正常、火警信号,并可向控制器上报现场烟浓度的数据。指示灯指示探测器工作状态,探测器正常监测时,指示灯为间隔约12秒闪烁指示,发现火情后,指示灯为常亮,直到接收到控制器的复位信号为止。每个LD3000EH占用控制器一个节点地址,采用电子编码方式编码,操作方便;抗干扰能力强,可靠性高;结构设计无污染,抗潮湿;LD3000EH广泛应用于工业及民用建筑、船舶及海上设施。配接LD10EN底座与我公司生产的E/EN/EH/EL系列控制器配合使用。经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照GB4715-2005《点型感烟火灾探测器》、《强制性认证实施规则》、《强制性产品认证实施细则》检验和审核,符合认证要求,取得消防产品3C认证。通过中国船级社型式认可,取得型式认可证书。

二、JTY-GM-LD3000EH点型光电感烟火灾探测器功能

  ★二总线、无极性。

  ★采用专用嵌入式MCU技术的第二代分布智能型产品。

  ★采用电子编码方式,占一个地址点。

  ★具有黑烟报警功能。

  ★模拟量感烟探测器,可上传给控制器现场烟浓度数据。

  ★应用于工业及民用建筑、船舶及海上设施。(本产品不适用于I级客船)

三、JTY-GM-LD3000EH点型光电感烟火灾探测器主要技术指标

内容  技术参数
类型  点型光电感应
指示灯  红色指示灯巡检时闪亮,报警时常亮
工作电压  DC14V~24V
工作电流  静态电流:<0.5mA  报警电流:<1.5mA
工作环境温度

-10°C~55°C

工作环境相对湿度  ≤ 95%〔(40±2)℃,无凝露〕
外壳防护等级  IP4X
安装方式  配合本公司LD10EN 底座安装使用,采用旋转式安装方式,安装方便
最大外形尺寸  φ104mm× 高53mm(含底座)
重量  0.18 Kg±0.005Kg

四、JTY-GM-LD3000EH点型光电感烟火灾探测器外形结构示意图



四、JTY-GM-LD3000EH点型光电感烟火灾探测器安装及接线示意图

安装步骤:

  1)将每只探测器写入地址。使同一回路的每只探测器对应唯一的一个节点地址(地址范围0~255)。(探测器写地址的具体操作方法见编址器使用说明书)。

  2)将探测器底座用M4螺钉固定在86H50预埋盒上,中心距为49mm~79.5mm。注意:探测器的最大安装高度:12m,最大保护面积:80m2。安装位置应避免安装在多灰尘、多昆虫、多蒸汽、空调出风口或其它气体流通很强的位置。

  3)将两根探测总线分别连接到探测器底座的接线端子上。

  4)将探测器上的安装标志与底座上的安装标志对齐,放入底座中,顺时针旋转探测器至紧固。

布线要求:

  ★二总线:宜选用截面积≥1.0mm2的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻<50Ω为限,否则应考虑增大导线的截面积,或加装总线中继器(不宜采用平行线)。

  ★穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中,严禁与其它系统传输线路穿入同一管中。
