内置微处理器。

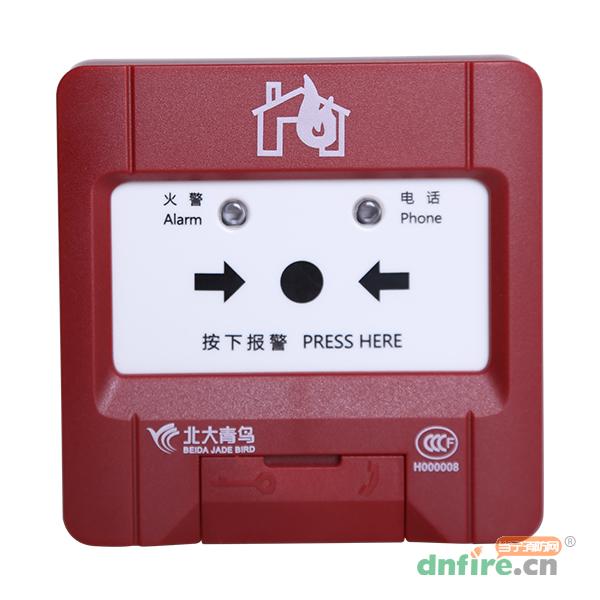

操作简单，用手按下操作面板，即能实现向控制器报火警。

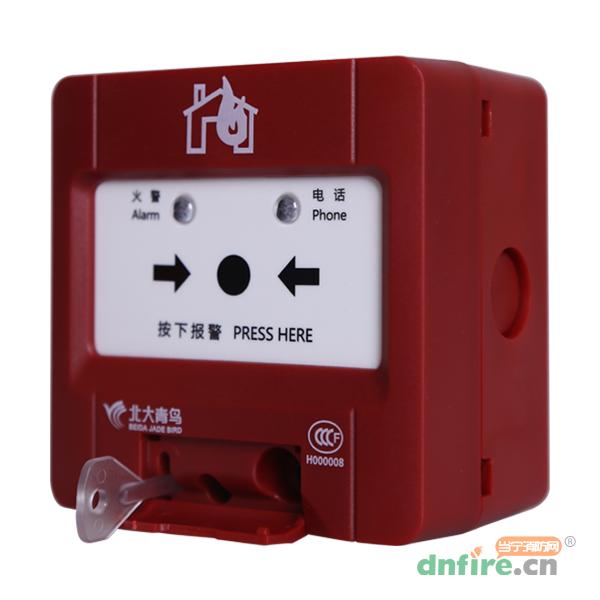

手动报警按钮在报警后需要使用配套的专用钥匙进行复位。
有一组无源触点输出，触点容量DC30V/0.1A，用于控制现场声光警报装置。
二总线，无极性，功耗低，最远传输距离1500m。采用ZR-RVS-2×1.5mm2双绞线。
插拔式结构，易于施工、维护方便。
采用SMT表面贴装工艺。
带电话插孔，配合电话手柄使用。电话插孔位于按钮的主体正面，便于操作。
| 内容 | 技术参数 |
| 工作电压 | DC19-28V 控制器提供，调制型 |
| 工作温度 | -10…+60℃ |
| 贮存温度 | -30…+75℃ |
| 使用环境 | 室内型 |
| 相对湿度 | ≤95%(40±2℃) |
| 监视电流 | ≤0.3mA （24V） |
| 报警电流 | ≤1mA （24V） |
| 编码方式 | 使用专用电子编码器 |
| 编码范围 | 1-200 |
| 确认灯 | 监视状态时火警灯瞬时闪亮，报警状态时火警灯常亮（红色） |
| 电话指示灯 | 手报上的电话指示灯接入电话系统后会闪亮 |
| 外形尺寸 | 90mm 长 × 90mm 宽 × 54mm 高 |
| 线制 | 二总线，无极性 |
| 执行标准 | GB19880—2005《手动火灾报警按钮》 GB 16806-2006《消防联动控制系统》 |
布线施工后，通过预埋盒或使用螺丝将底座固定在墙上，安装孔距为60mm。
探测总线采用ZR-RVS-2×1.5mm2双绞线。
具有JBF4121手动报警按钮的所有功能。
同时具有消防电话手柄接入端口，实现与控制中心的应急通讯功能。
安装之前用专用电子编码器对其写入相应地址码(1-200)。
手报部件应在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

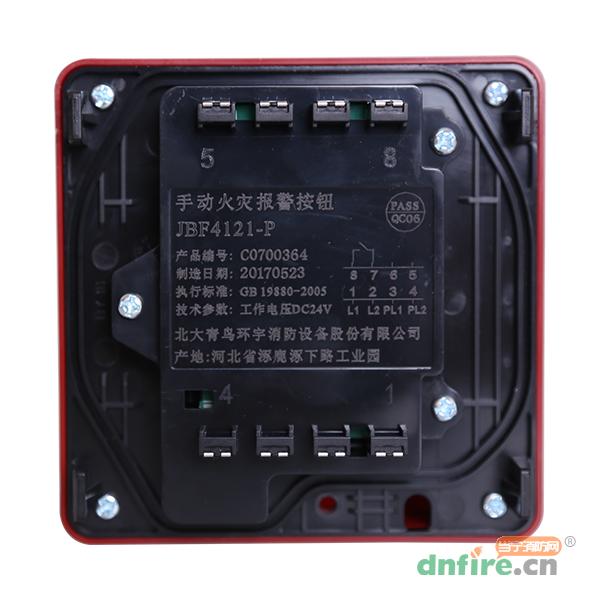

说明：
端子1、2分别接二总线L1和L2，无极性。
端子3、4接电话线，无极性。
端子7、8正常时为常开触点，手动报警按钮按下时闭合，可用来控制现场声光报警装置，需另接24V电源。严禁使用此触点控制大功率设备和强电设备。
