具备回路短路保护与电源短路保护功能;支持与火灾报警控制器的通信功能,可将报警信息上传至集中机上。采用7寸彩色液晶触摸屏,温度范围宽,抗干扰能力强。
小U数(4U)入柜式机箱(插箱)
提供8个探测回路,每个回路最多连接255个地址设备,单机最大容量2040点。
集中机、区域机两种工作模式,当设置为集中机时,可显示其他区域机上传的报警,故障等事件信息。
图型化界面,方便灵活的触摸屏操作,更好的进行人机交互。
存贮报警记录,故障记录,输出记录,操作记录等共计65535条历史记录。
支持在线修改探测器阈值修改功能:漏电类型范围300mA-1000mA,步长100mA;温度类型阈值范围55-100℃,步长1℃。
支持与消防控制室图形显示装置的通信功能,通过CAN总线可实现与图形显示装置的信息上传。
具备主备电切换功能,具有电池充放电智能管理功能。
具有1路USB接口进行数据传输。
具有1路公共报警无源接点输出,1路公共故障无源接点输出。
单机容量 | 2040 |
回路 | 8回路(单回路255点) |
液晶显示 | 7寸彩色液晶触摸屏 |
直接输出点数 | 1路公共火警无源输出及,1路公共故障无源输出 |
联网 | 可选 |
光纤 | 可选 |
通信接囗 | CAN1,UART1,USB1 |
电源 | 主电AC220(187 ~ 242V) 50Hz,电池12V/7Ah电池(两节) |
回路输出电压 | DC14V ~ 24V |
最大回路输出电流 | 680mA |
联动电源输出电压 | 27V |
联动电源最大输出电流 | 1A |
防护等级 | IP30 |

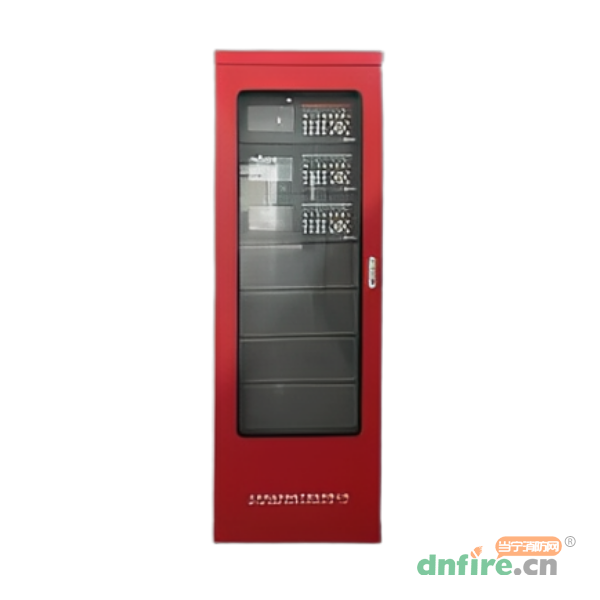

安装方式 | 立柜 |
工作环境温度 | -20℃ ~ 55℃ |
工作环境湿度 | ≤95%RH(40±2℃) |
机箱(插箱)结构尺寸(长宽高) | 482mm×162mm×177mm |
立柜结构尺寸(长宽高) | 600mm×500mm×1800mm |
