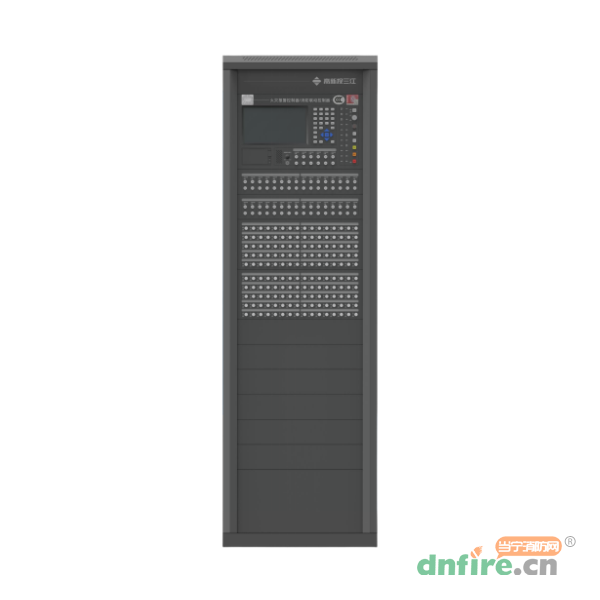

三江 JB-QGL-C8020火灾报警控制器(联动型) 立柜式
¥0.0媒体价 登陆后可见 市场价 询底价
三江 产品623件 进入品牌专区 81人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

一、JB-QGL-C8020火灾报警控制器(联动型)概述

  JB-QGL-C8020型火灾报警控制器/消防联动控制器是深圳市高新投三江电子股份有限公司推出的新一代符合GB 4717-2024《火灾报警控制器》的立柜式消防主机。本产品广泛应用于高档写字楼、大型住宅小区、百货大楼、体育馆、展览室、图书馆、厂房、超市、酒店等大中型消防工程。

二、JB-QGL-C8020火灾报警控制器(联动型)技术参数

型号 JB-QGL-C8020
名称 火灾报警控制器、消防联动控制器
品牌 三江
主电 AC 220V/50Hz(187V~242V)
最大工作电流 10A
备电 免维护蓄电池 12V/38Ah×3节
最大回路数 20个回路
容量 每个回路324 个设备地址容量
环境温度 -10℃~+40℃
环境湿度 ≤93±3%(40℃±2℃,无凝露)
外壳防护等级 IP30
外形尺寸 550mm×550mm×1750mm
安装方式 立柜落地
执行标准 GB 4717-2024《火灾报警控制器》;GB 16806-2006《消防联动控制系统》

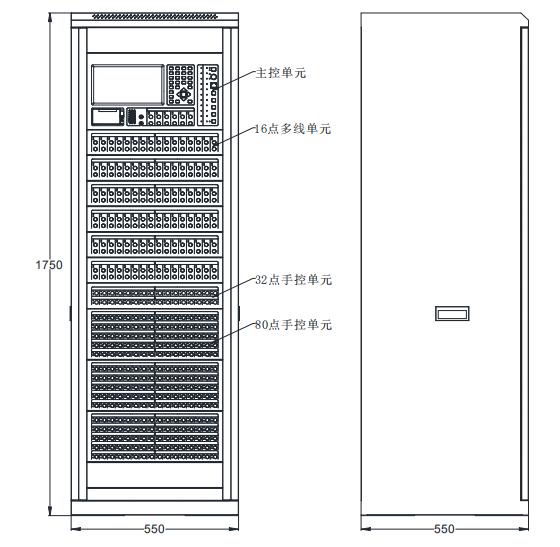

三、JB-QGL-C8020火灾报警控制器(联动型)外形尺寸

JB-QGL-C8020火灾报警控制器(联动型)外形尺寸

四、JB-QGL-C8020火灾报警控制器(联动型)接线端子说明

JB-QTL-C8020火灾报警控制器(联动型)接线端子说明

端子名称 功能说明
24V 24V 电源输出端
24VK 可控电源 DC24V 输出端子
OUT 火警有源输出端子,报火警时输出 24V
COM、NO 火警无源输出端子,报火警时 COM-NO 间短路
故障 报故障输出端子,报故障时此端子与 GND 短路
反馈 报故障输出端子,报反馈时此端子与 GND 短路
联网 485:A/B 联网 RS485 信号输出端子
联网 CAN2:H/L 联网 CAN 信号输出端子
备用 485:A/B 预留接口
扩展 CAN3:H/L FECBUS 输入 CAN 信号端子
扩展 CAN4:H/L FECBUS 输出 CAN 信号端子
扩展 CAN5:H/L CRT FECBUS CAN 信号输出端子
