LD6801GM输入/输出模块采用单片机和智能软件,特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于排烟阀、送风阀、防火阀等设备的控制,可以与利达公司生产的全系列火灾报警控制器配合使用。本产品无污染、功耗低,适用于各种工业及民用建筑。
二总线,无极性,无需外接DC24V电源;
采用电子编码,占一个地址点(1~255);
可输出一路有源输出信号(脉冲输出);
可输入一个联动设备动作后的反馈输入信号;
输入线路断线、输出线路短路或断路时,模块返回故障信息。
型号 | LD6801GM |
名称 | 输入/输出模块 |
品牌 | 利达 |
总线电压 | DC14~24V |
总线电流 | 静态电流<0.7mA,充电电流<7mA |
指示灯 | 输入灯:正常监视红灯闪亮,输入动作红灯常亮 输出灯:输出动作红灯常亮 |
输出信号参数 | 脉冲输出(DC33V/1.5A/46ms) |
输入信号参数 | 无源开关信号输入 |
工作环境温度 | -40℃~+55℃ |
相对湿度 | ≤95%(40±2℃)无凝露 |
外壳防护等级 | IP40 |
安装方式 | 配合LD60G底座安装,插拔式结构 |
重量 | 约140g |

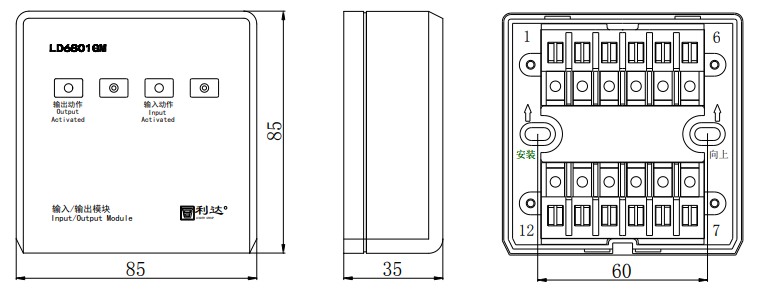

外形尺寸 | 85mm×85mm×35mm(含底座) |
TC1、TC2:探测二总线,无极性
HD+、HD-:回答信号
OUT+、OUT-:有源输出信号
