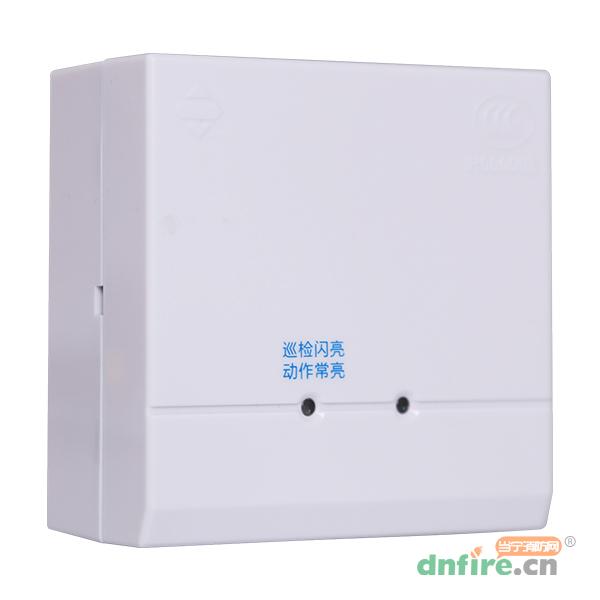

一、产品介绍

KZ-953型输出模块与二总线9000系列控制器配套使用，主要对消防联动设备(如消防警铃等)进行输出控制。

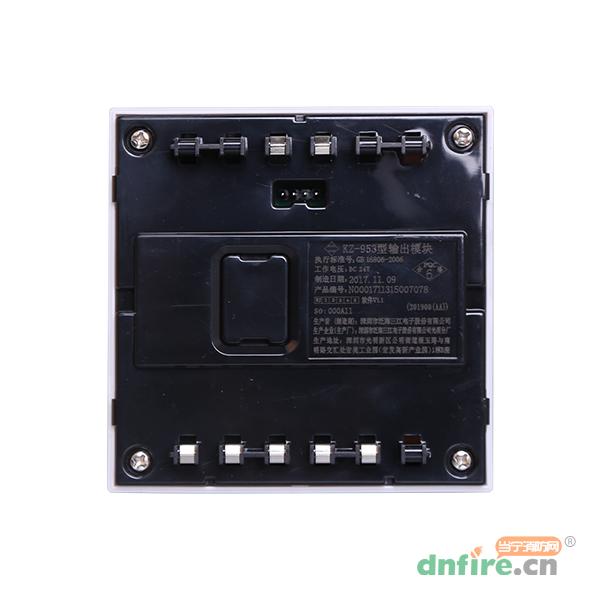

二、KZ-953模块接线方法

1)采用内置终端负载时，接线方法如下图(使用内置终端时接线示意图)所示。动作后输出干节点信号(即继电器触点);

2)采用外接终端负载时，接线方法如下图(使用外接终端时接线示意图)所示。此时负载回路必需并接黑色终端负载，模块能识别负载回路的短断路故障。

三、主要技术指标

1.执行标准:GB16806一2006《消防联动控制系统》
2.工作电压:24VDC(脉冲调制)
3.工作电流:静态电流:＜0.6mA(省电模式);动作电流:＜10mA

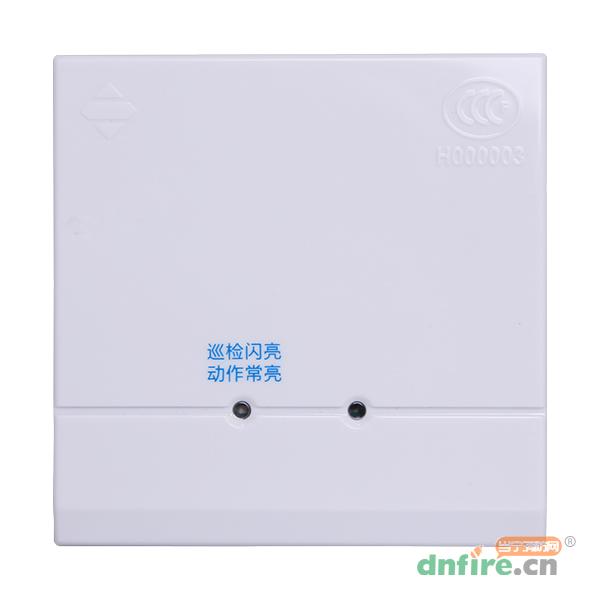

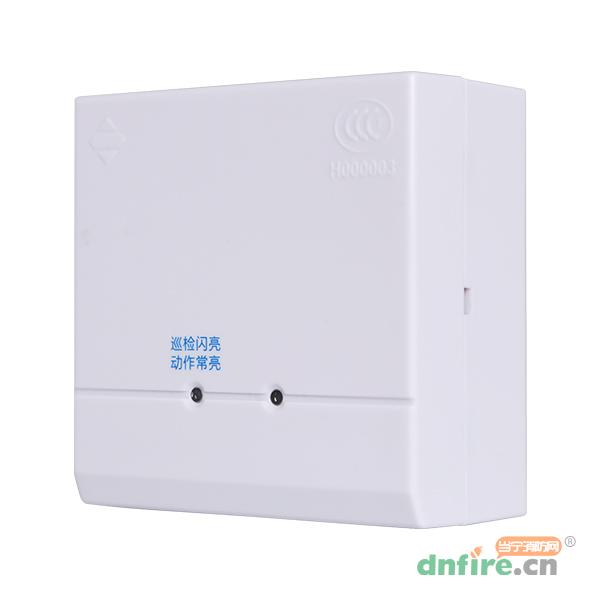

4.工作指示:红色状态指示灯(巡检时闪亮;动作时常亮)
5.输出容量;2A@DC30V(节点容量)
6.重量;约125g
7.壳体材料:阻燃ABS (VO)，白色
8.外型尺寸:86X86X40(mm)

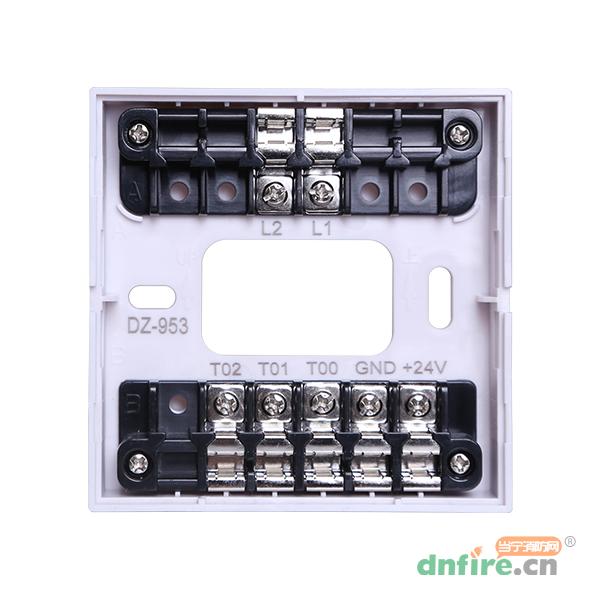

9.接线方式:四线制(无极性信号线(L1, L2）+有极性电源线(DC24V, GND))
10.使用环境:室内，温度-1O℃~+55℃;相对湿度≤95% (40℃士20℃无凝露)
11.终端负载:47K电阻
12.编码方式:通过编码器进行电编码，地址编码1~324任选
13.配接主机：9000系列控制器或JB-QBL-MN/300控制器等

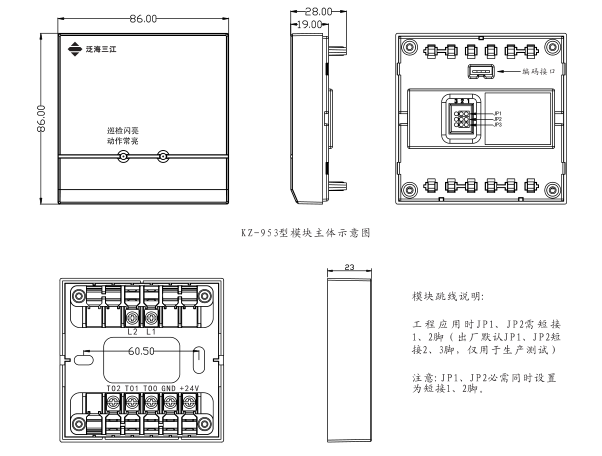

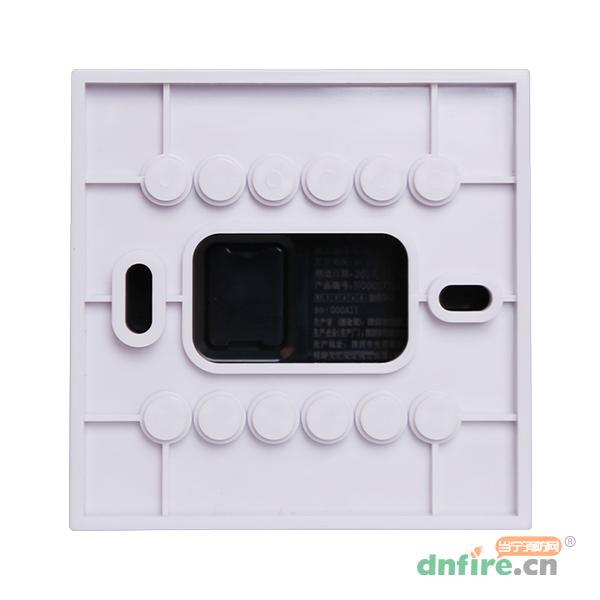

四、外形尺寸
