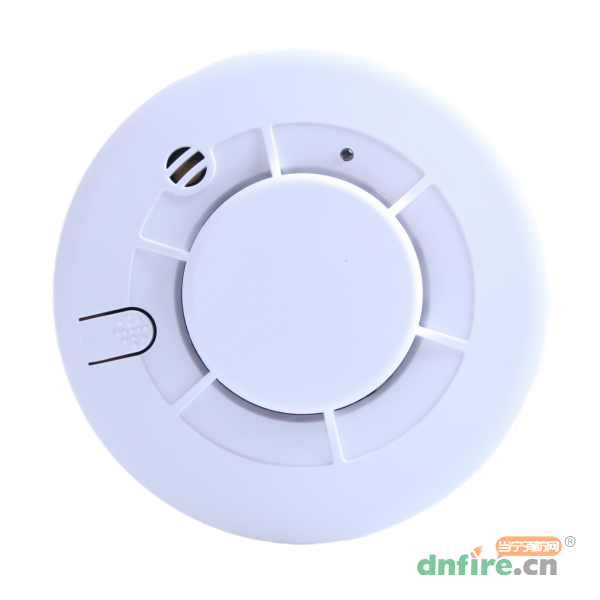

一、JTY-GD-H362独立式光电感烟火灾探测报警器概述

　　JTY-GD-H362型独立式光电感烟火灾探测报警器是一款家用型光电感烟火灾报警器，能够探测火灾时产生的烟雾并及时发出报警信号，报警器采用CPU控制，能够智能判断火灾时产生的烟雾并报警。报警器采用了光电式感烟器件及优良的生产工艺，工作稳定，外形美观，无需调试，可广泛用于住宅、休闲厅、咖啡厅、歌舞厅等场所进行火灾安全报警监测。报警器内置高音量蜂鸣器，报警后发出高分贝的声响。独特的三色指示灯指示报警器的各种状态。报警器采用9V层叠电池供电，耗电低微，持续工作时间可长达一年。具有自检功能及电源欠压提示功能。

二、JTY-GD-H362独立式光电感烟火灾探测报警器技术参数

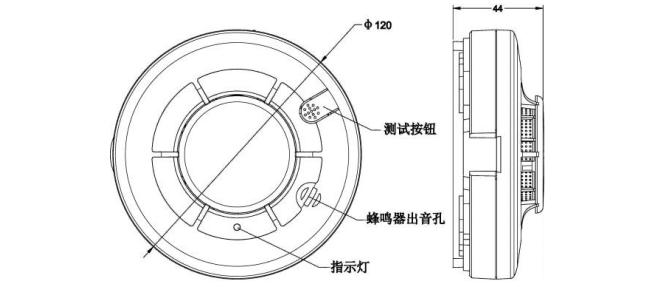

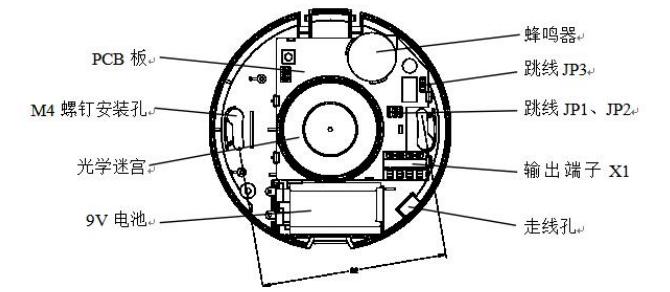

三、JTY-GD-H362独立式光电感烟火灾探测报警器结构示意图

　　JP3跳线可设置火警常开输出（火警后闭合，出厂默认）或常闭输出（火警后断开）。

　　JP2跳线可以设置火警后保持和火警后自恢复（出厂默认）。

四、JTY-GD-H362独立式光电感烟火灾探测报警器测试方法

　　按下测试按钮不松开，蜂鸣器发出三声“嘀嘀嘀”报警声，每隔1.5秒循环一次，同时红色报警指示灯恒亮，表明工作正常，松开测试按钮报警器恢复正常工作状态。

五、JTY-GD-H362独立式光电感烟火灾探测报警器接线说明

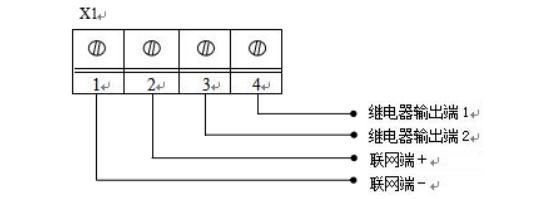

　　报警器的输出端子X1功能为：继电器触点输出端，联网接线端，具体为：

　　1、2脚：联网接线端子；3、4脚：继电器输出端子。

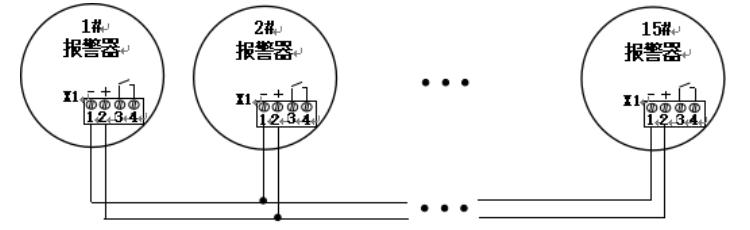

　　报警器联网时，最多可联网的数量是15只，联网时的接线方法是将要联网报警器X1端的所有1脚连接在一起、所有2脚连接在一起。具体接线示意如下图：

　　工作说明：处于联网中的其中一只报警器报警时（称为“主机”），主机输出火灾声光信号，同时启动输出继电器。联网的报警器（称为“分机”）在主机报警的3秒后也输出火灾声光信号，但不启动输出继电器。联网报警后，按下主机测试键3秒以上，主机停止报警信号输出，联网的报警器也停止报警输出。在联网报警期间，按下分机的测试按键，则该分机停止报警。在联网报警期间，如果主机停止报警，分机也停止报警。

六、JTY-GD-H362独立式光电感烟火灾探测报警器使用操作说明

　　1.指示灯状态：正常工作时，指示灯（绿色）每60秒左右闪亮一次；电池欠压时，指示灯（黄色）每30秒左右闪亮一次；电路故障时，指示灯（黄色）每2秒左右闪亮一次；报警状态或测试状态时，指示灯（红色）恒亮；

　　2.蜂鸣器鸣响状态：当发出急促的“嘀嘀嘀”且每隔1.5秒左右循环一次时，为火警提示音；当发出短暂的“嘀”且每隔30秒左右响一次时为电池欠压提示音；蜂鸣器持续响或每2秒左右发出短暂的“嘀”音，为报警器故障；

　　3.报警测试功能：报警器接入电源后即可进入正常工作，指示灯约60秒闪亮一次（绿色），按下测试按键（位置见图2），蜂鸣器发出报警声同时指示灯恒亮（红色），松开测试按钮报警器恢复正常工作状态；

　　4.报警功能：当报警器周围烟雾达到设定报警浓度时，报警器将在3秒内报出火警，红色指示灯恒亮，蜂鸣器发出报警声；

　　5.报警消音功能：报警器报火警后，按下测试按键（位置见图2）3秒以上为报警消音，报警器的消音周期为10～20秒，在消音周期内报警器不会再报警，消音后报警器回到正常工作状态（此时若报警器内仍然有烟雾且烟雾浓度达到设定报警浓度则报警器还会继续报警）；

　　6.电源欠压提示功能：报警器具有电池电压检测功能，当供电电池电压低于7.0V时，报警器发出故障提示音（短暂“嘀”音）及黄色闪灯指示，约30秒循环一次；

　　7.报警器失效报警功能：报警器具有内部传感器电路失效检测功能，当报警器传感器失效不具备报火警功能时，报警器发出故障提示音（短暂的“嘀”音）及黄色闪灯指示，约2秒循环一次。
