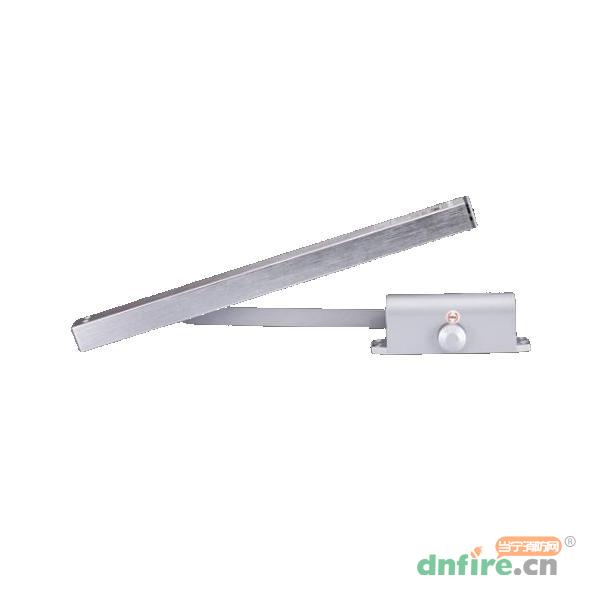

LD-FM6121防火门电动闭门器用于控制和反馈安装在建筑内常开式防火门的状态。当有火灾发生时，防火门监控器向电动闭门器发出关门指令，闭门器收到指令关闭防火门，并反馈开门状态和关门状态到防火门监控器。需和我公司防火门监控器配合使用。

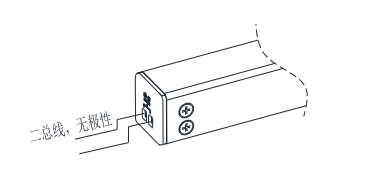

二总线，无极性。
可单门、双门工作，双门时左右门占同一个地址点。
关门时左门先关，右门后关，断电关门，反馈关门到位信号。
一个红色指示灯，监视状态：闪亮，周期4-6秒；启动状态：闪亮，周期1-1.5秒；反馈状态：常亮；故障状态：熄灭。
当有火灾发生时，防火门监控器向电动闭门器发出关门指令，闭门器收到指令关闭防火门，并反馈开门状态和关门状态到防火门监控器。
| 规格型号 | LD-FM6121(65Kg) | LD-FM6121(85Kg) | LD-FM6121(120Kg)（需定制） |
| 适用门宽 | ≤830mm | ≤930mm | ≤1030mm |
| 适用门重 | 25 Kg～65 Kg | 65 Kg～85 Kg | 85 Kg～120 Kg |
| 指示灯 | 一个红色指示灯 监视状态—闪亮，周期 4～6 秒； 启动状态—闪亮，周期 1～1.5 秒； 反馈状态—常亮； 故障状态—熄灭 |
||
| 工作电压 | 二总线：DC 14V～28V | ||
| 工作电流 | 充电电流＜5mA，监视电流＜0.5mA。 | ||
| 工作环境 | -10℃～55℃ | ||
| 工作环境相对湿度 | ≤95％ (40±2)℃（无凝露） | ||
| 安装方式 | 拉门面/推门面安装 | ||
| 开门方式 | 手动推、拉门 | ||
| 关门方式 | 手动推、拉门、断电关门、防火门监控器启动关门 | ||
| 缓冲功能 | 二级缓冲调速 | ||
| 定位角度 | 90 度 | ||
| 材质 | 铝合金 | ||

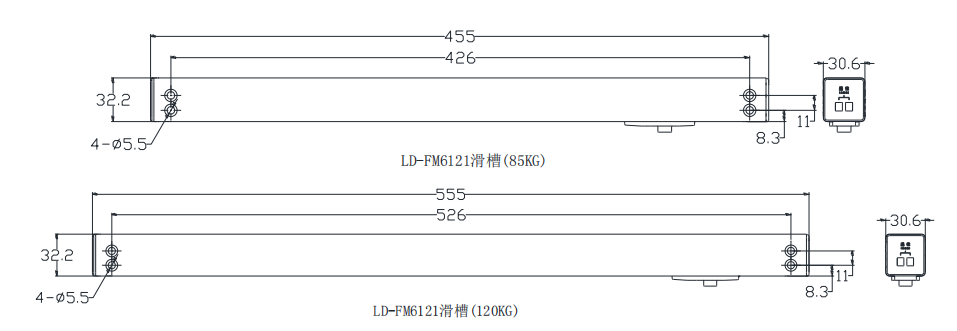

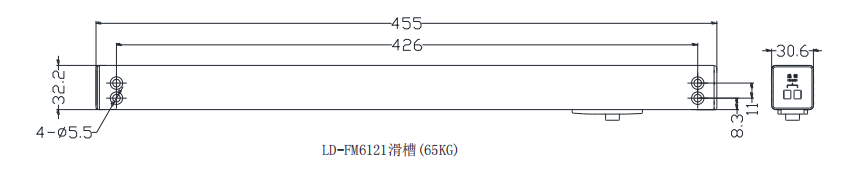

| 滑槽尺寸 | 长455mm×宽30.6mm×高32.2mm | 长455mm×宽30.6mm×高32.2mm | 长555mm×宽30.6mm×高32.2mm |

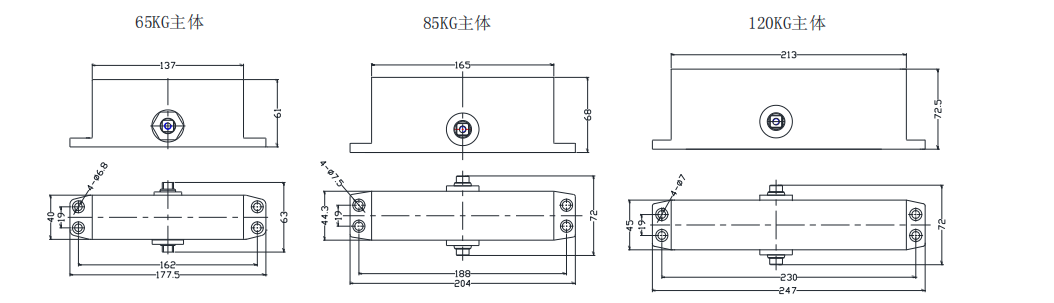

| 主体尺寸 | 长 177.5mm×宽 63mm×高 61mm | 长 204mm×宽 72mm×高 68mm | 长 247mm×宽 72mm×高 72.5mm |
| 重量 | 1.61Kg±0.01Kg | 2.0Kg±0.01Kg | 2.66Kg±0.01Kg |

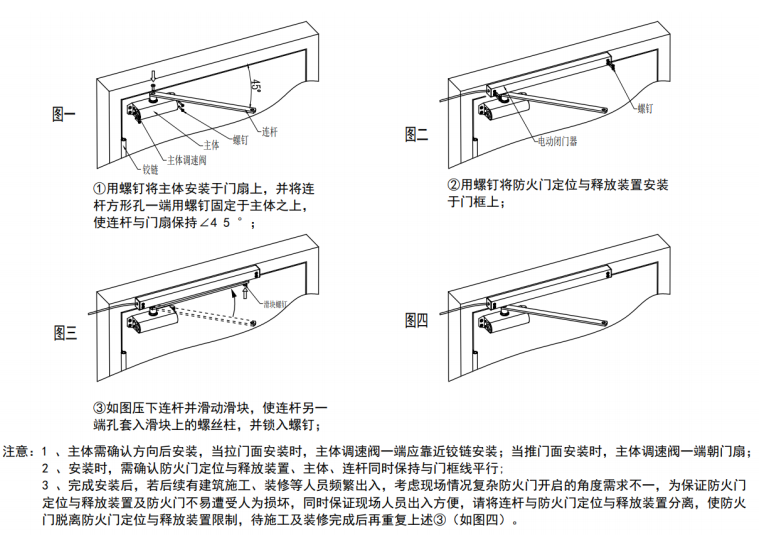

以拉门面安装为例，如下图所示：
编码闭门器：
1)编写地址：利用利达公司生产的总线设备编址器对闭门器进行现场编码，用命令P写地址，命令C读地址；注：双门的左门、右门占同一个地址。
2)编写类型：闭门器出厂默认为单门，双门需要修改闭门器类型，使用编址器读写类型，用命令L写类型，命令E读类型，144对应左门，146对应右门，145对应单门。
