JTG-H-JBF4384A-Ex点型红外火焰探测器（以下简称火焰探测器），使用了专门设计的两波段红外传感器件，再通过内置的高速微处理器和先进的信号处理算法，能有效的区分出真实的火焰辐射与干扰源，提高报警速度的同时，极大程度的降低了环境因素对火焰探测器的影响；优良的防爆和防护设计，满足各种工业严酷环境使用。
防爆类型为本质安全型，需要配接安全栅使用；
高速、低功耗内置微处理器，性能稳定；
核心电路采用SMT表面贴装工艺，可靠性高，一致性好；
指示灯可显示正常工作状态、报警及故障状态；
采用智能算法，既可以实现快速报警，又可以降低误报率；
丰富的输出接口，满足各种应用场景；
外壳防护等级达到IP66。
| 工作温度 | 作为本安型使用时：-40～+60℃（温度变化≤1℃/min）；作为非本安型使用时：-40～+75℃（温度变化≤1℃/min） |
| 贮存温度 | -40～+85℃ |
| 相对湿度 | ≤95%（无凝露） |
| 防爆标志 | ExibⅡCT6Gb |
| 防爆合格证号 | CE21.2019X |
| 工作电压 | DC18V～28V，调制型，控制器提供（须经由安全栅，编址使用）；或DC18V～28V（须经由安全栅，非编址使用） |
| 安全栅参数 | Um = 250VAC/DC，Uo = 28V，Io = 93mA，Co = 0.083μF，Lo = 6mH，Po = 0.65W |
| 监视电流 | ＜2.7mA（DC24V） |
| 报警电流 | ＜4.3mA（DC24V） |
| 本安参数 - 1、2端子（回路/电源端子） | Ui = 28V，Ii = 93mA，Pi = 1.0W，Ci = 50pF，Li = 0mH |
| 本安参数 - 5、6端子（故障继电器端子） | Ui = 28V，Ii = 93mA，Pi = 0.65W，Ci = 0μF，Li = 0mH |
| 本安参数 - 7、8端子（火警继电器端子） | Ui = 28V，Ii = 93mA，Pi = 0.65W，Ci = 0μF，Li = 0mH |
| 本安参数 - 3、4端子（门灯端子） | Uo = 28V，Io = 2.5mA，Po = 16.5mW，Co = 0.083μF，Lo = 100mH |
| 启动时间 | 30秒（系统预热） |
| 确认灯 | 监视状态红色闪亮，报警状态红色常亮，故障状态常灭 |
| 故障继电器 - 输入电压 | 5V≤VDC≤28V |
| 故障继电器 - 输入方式 | 无极性，串联电阻输入（继电器触点内置串联66Ω电阻），常闭触点 |
| 故障继电器 - 输入电流 | Ii(max)=93mA |
| 故障继电器 - 本安参数匹配关系 | Ui≥Uo、Ii≥Io、Pi≥Po、Ci + Cc≤Co、Li + Lc≤Lo |
| 火警继电器 - 输入电压 | 5V≤VDC≤28V |
| 火警继电器 - 输入方式 | 无极性，串联电阻输入（继电器触点内置串联66Ω电阻），常开触点 |
| 火警继电器 - 输入电流 | Ii(max)=93mA |
| 火警继电器 - 本安参数匹配关系 | Ui≥Uo、Ii≥Io、Pi≥Po、Ci + Cc≤Co、Li + Lc≤Lo |
| 火警继电器 - 功能特性 | 具有保持/非保持功能（出厂默认保持），可通过编码值进行设置，详见编码值与功能设置对应关系表 |
| 门灯输出 | ≤7mA |
| 线制 | 二线制（无极性） |
| 编址范围 | 1~200 |
| 编址方式 | 专用电子编码器 |
| 最远传输距离 | 1000m（RVS - 2×1.0mm²） |
| 兼容性 | JBF - 11SF系列及JBF50XX系列控制器 |
| 外观 | PANTONE Q752 - 2 - 5米白色 |
| 外壳材质 | ABS塑料 |
| 防护等级 | IP66 |
| 产品质量 | 140g（含底座，不含安装架） |

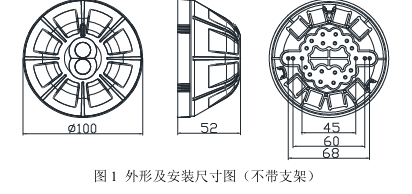

| 外形尺寸 | Ф100mm×H52mm（含底座，不含安装架） |
| 保护区域 | 详见3.1 |
| 响应时间 | ≤20s |
| 报警阈值 | 低、中、高3级可调（出厂默认设置为中，低、中、高均满足I级灵敏度标准），通过编码值进行设置，详见编码值与功能设置对应关系表；监视状态每次红灯闪烁次数表示报警阈值级别，红灯闪烁1次为低、2次为中、3次为高（报警阈值低时探测性能最佳，但误报率会增加，报警阈值高时，反之） |
| 报警延时 | 0 - 30s可调（出厂时设置为0s），通过编码值进行设置，详见编码值与功能设置对应关系表 |
| 认证特性 | 消防认证、防爆认证 |
警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。
注意：火焰探测器的设置应参考《火灾自动报警设计规范》（GB50116）及其他相关规范标准执行。
