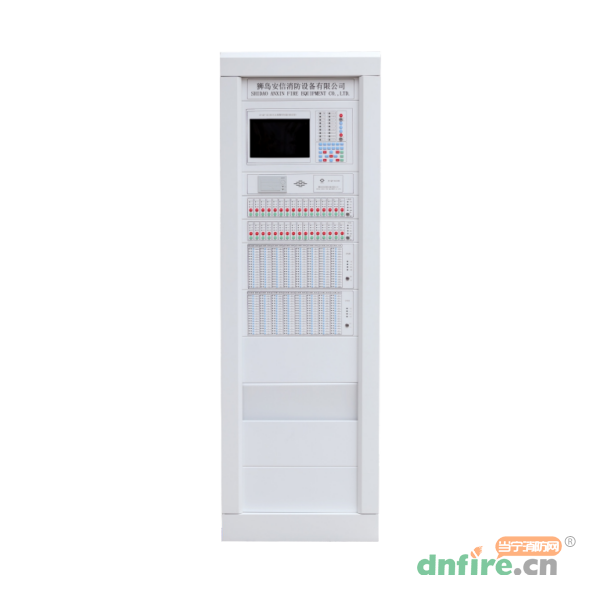

一、JB-QG-SD2300火灾报警控制器概述

　　JB-QG-SD2300型火灾报警控制器是嵌入式控制系统与计算机网络通讯技术结合的控制器。SD2300为数字式智能火灾自动报警及联动控制系统，它不同于传统的分布智能，也不同于简单的集中智能，是分布智能与集中智能的互相结合。满足GB4717-2005、GB16806-2006国标的要求，可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。系统控制器由系统工作主站、各类工作子站、系统工作电源等单元通过网络通讯线路而构成。控制器核心控制单元以64位嵌入式控制系统为中心，软件报警算法上采用集中处理，使之具有强大的分析计算能力和良好的系统稳定性。该控制器具有现场编程功能，也可在外接PC机或笔记本上进行编程后再用网络通讯或U盘转考文件方式传导控制器上。具有黑匣子存储功能，便于发生火灾时，提供查认依据。控制器单机可连接16个线回路，容量达3200点；探测器及模块到控制器间的传输距离为2000米。控制器配接网络通讯接口，实现远程联网通讯，组成城市消防网络系统。

　　由于SD2300系统采用了集中控制结构，使得该系统具有极其灵活的系统组成结构，可以很方便地实施系统容量扩展和功能扩展。同时在安装、扩容和系统工作单元的联接等方面的操作有别于传统的固定容量的控制器。

二、JB-QG-SD2300火灾报警控制器功能特点

　◎9寸液晶窗口显示，人机智能设计。

　◎在系统硬件上采用分布结构，便于工程安装使用，而软件报警算法上采用集中处理，并能快速进行多重算法判别火警。

　◎灵活多样的构成形式，可根据工程需要选择集中式系统结构，或分布式系统结构。

　◎报警时间短：由于采用集中式，无论系统多大，均可在相应时间报出全部火警，方便于工程验收。

　◎维护警告：控制器判断探测器污染情况，根据需要发出维护警告信息。

　◎具有黑匣子存储功能，便于发生火灾时，提供查认依据。

　◎开放性系统特征，系统单机容量可达3200点；最多可将128台控制器联接成网。配接RS-485中继器，通讯距离可增加1500米。

　◎信号传输距离远：探测器及模块到控制器间的传输距离为1500米。

　◎控制器配接网络通讯子站，实现远程联网通讯，组成城市消防网络系统。

　◎该控制器具有现场编程功能。控制器具备RS323、RS485、ANN、UB等接口，可直接进行现场编程，也可在外接PC机或笔记本上进行编程后再固化芯片转插在控制器上。

三、JB-QG-SD2300火灾报警控制器技术参数

四、JB-QG-SD2300火灾报警控制器配置说明

　　单台SD2300控制器可接2个接口板，每个接口板可安装8个I/O子站，每子站1个回路，每回路容量为200个地址点。可接SD6900感烟探测器、SD6920感温探测器、手动报警按钮、消防栓启泵按钮、输入模块、输入/输出模块、输出模块等。地址混编不受任何限制。

　　每台控制器最多可接128台液晶汉字火警显示盘。

　　可将256台SD2300、SD2308、SD2309火灾报警控制组网。
