一、TZ-JKP01水炮集中控制装置概述

　　TZ-JKPO1及TZ-JKP02型集中控制装置是根据自动跟踪定位射流灭火系统的特点而开发的配套设备，可配接ZDMS0.6/5S-TZ1S05、ZDMS0.6/10S-TZ1S10、ZDMS0.8/20S-TZ1S20、ZDMS0.8/30S-TZ1S30、PSKD8/20W-TZ1P20、PSKD8/30W-TZ1P30型水炮。集中控制装置为现场控制箱提供工作电源，可实现火警指示、故障指示、在线通讯、联动设备的手动/自动状态转换控制及强制喷水灭火等功能，并能提供给其它消防报警系统火警信号。

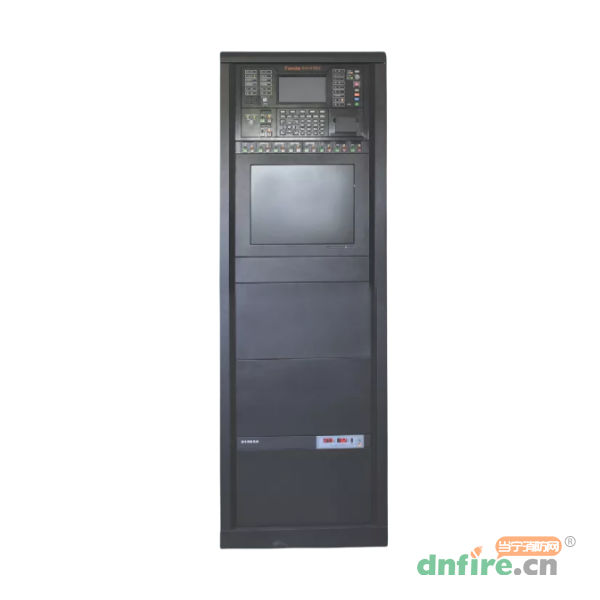

　　集中控制装置采用立柜式或双琴台式机箱，内部使用UPS作为电源，根据配置水炮数量确定电池容量。操作面板为安装在机箱正面的一个6U面板和一个1U多线盘，在集中控制装置后面设有接线端子。

二、TZ-JKP01水炮集中控制装置特点

　　每台集中控制装置最多可以控制99台TZ-SKX01型现场控制箱，每台TZ-SKXOI现场控制箱最多可以控制8台小水炮（流量5L/S、1OL/S水炮）或l台大水炮（流量20L/S、30L/S水炮）；

　　与现场控制箱采用CAN总线通讯方式；

　　具有手动、半自动、自动三种工作方式。自动状态下水炮系统自动完成灭火，手动状态下需要人工控制水炮定位及喷洒。半自动状态下，水炮能自动扫描定位，需要人工确认火警信息后，开阀、启泵来灭火；

　　具有实时时钟、工作记录、信息打印等功能，记录最大数量为4096条；

　　可以接输入输出模块用于监测各种设备状态和控制。

三、TZ-JKP01水炮集中控制装置参数

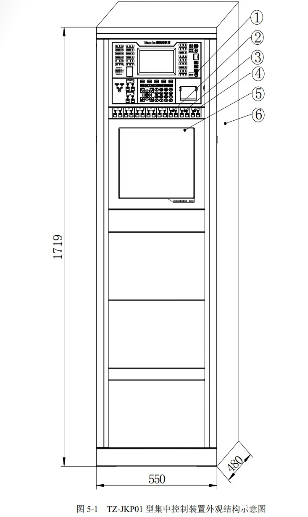

四、TZ-JKP01水炮集中控制装置外形尺寸图
