敏华火灾自动报警系统产品接线图

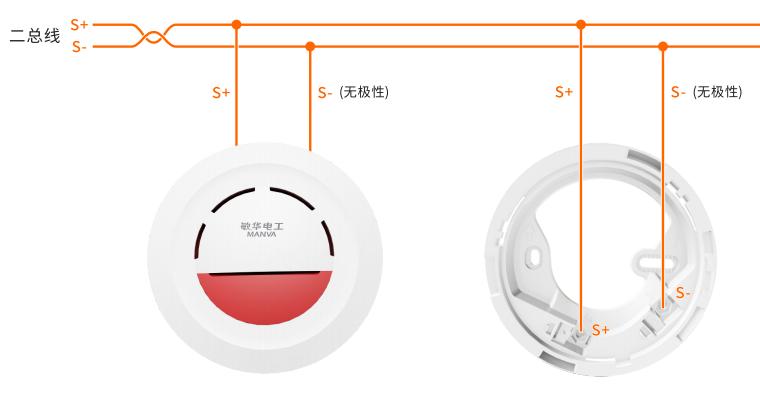

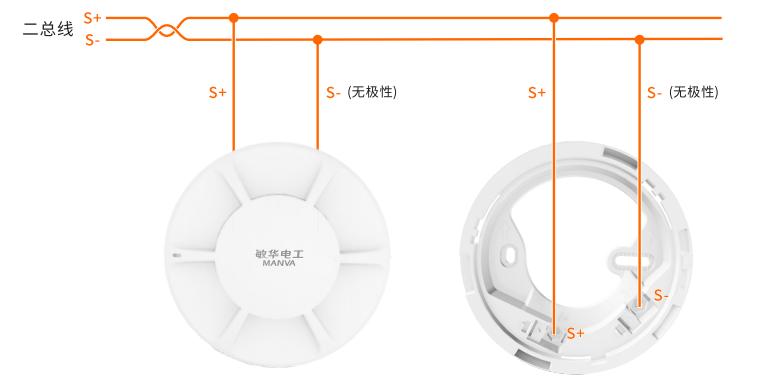

JTY-GD-GD1020B点型光电感烟火灾探测器接线图

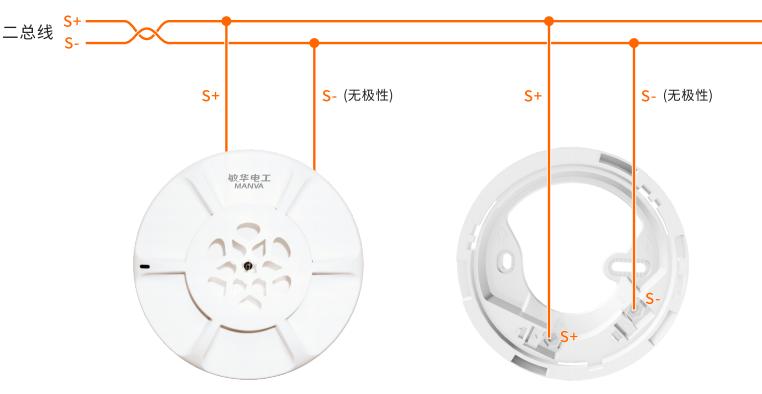

JTW-DZ-GD1025B点型感温火灾探测器接线图

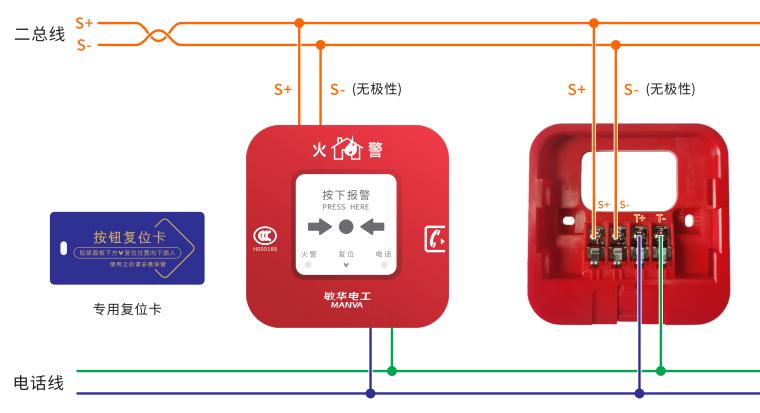

J-SAP-GD1033A手动火灾报警按钮接线图

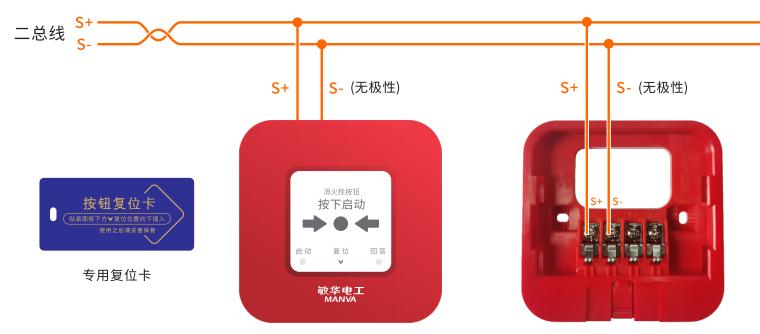

J-SAP-GD1036A消火栓按钮接线图
GD1062B火灾声光警报器接线图

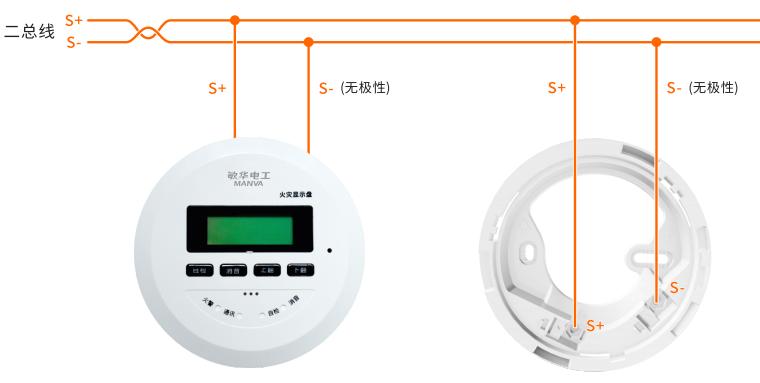

GD1070火灾显示盘接线图

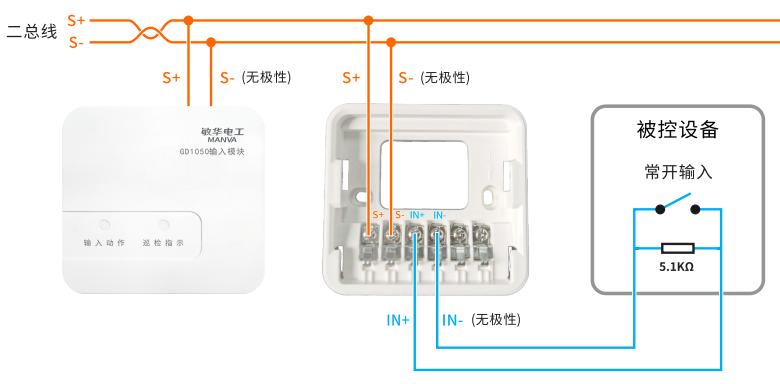

GD1050输入模块接线图
GD1050输入模块与无源常开触点设备的接线方法。
S+、S-接总线，IN+、IN-接反馈，输入线末端需接一个5.1KΩ终端电阻。

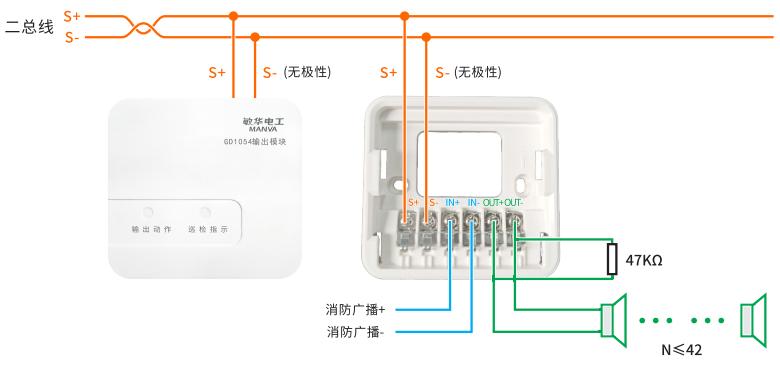

GD1054输出模块接线图（广播模块）
GD1054输出模块（广播模块）用于配接消防应急广播。
S+、S-接总线；IN+、IN-接消防广播；OUT+、OUT-接扬声器。
【备注】扬声器单元带有无极性隔直电容，扬声器功率3~10W，每只扬声器功率3W时，每只输出模块所带扬声器应≤42只，扬声器数量＜10只的时候，需在末端接入47KΩ终端电阻。
GD1057输入/输出模块接线图（无源输出）
方式1：直接控制接受开关信号动作的设备

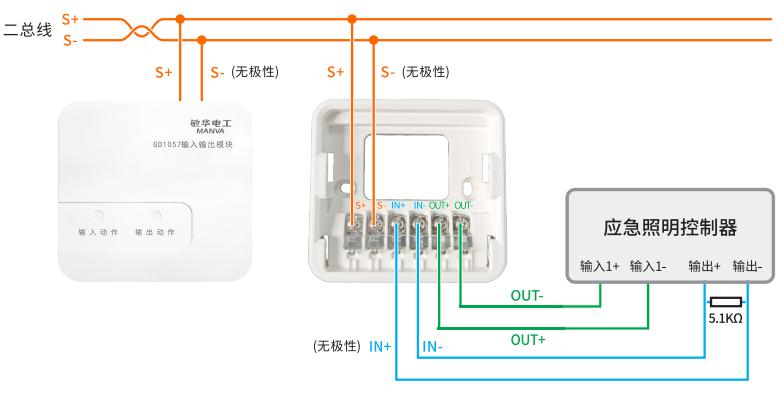

方式2：应急照明控制器接线

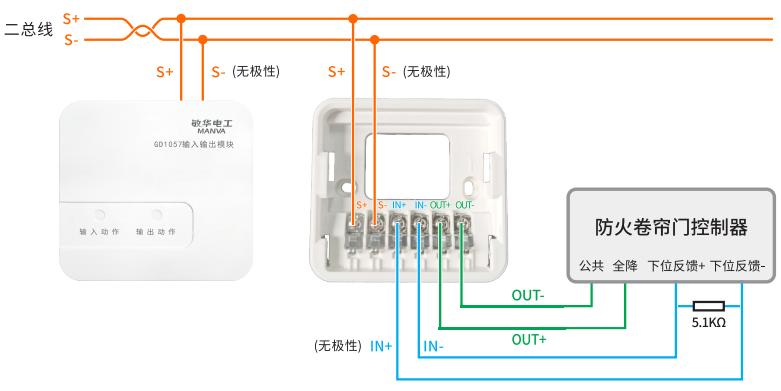

方式3：防火卷帘门控制器接线（全降），全降反馈信号用常开开关量信号
方式4：防火卷帘门控制器接线（半降）

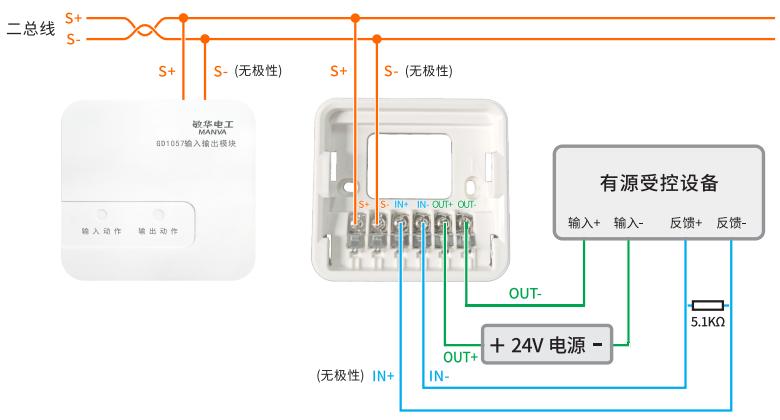

方式5：串联接线（需要24V驱动的设备）
S+、S-接总线；OUT+、OUT-接外部设备；IN+、IN-接反馈，输入线末端需接一个5.1KΩ终端电阻。

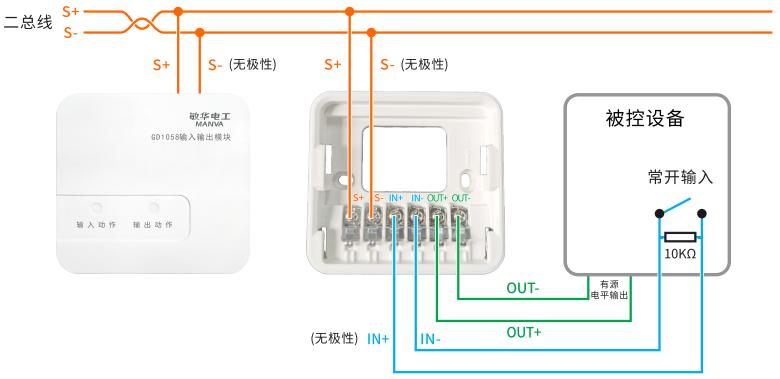

GD1058输入/输出模块接线图（有源输出）
方式1：电平输出

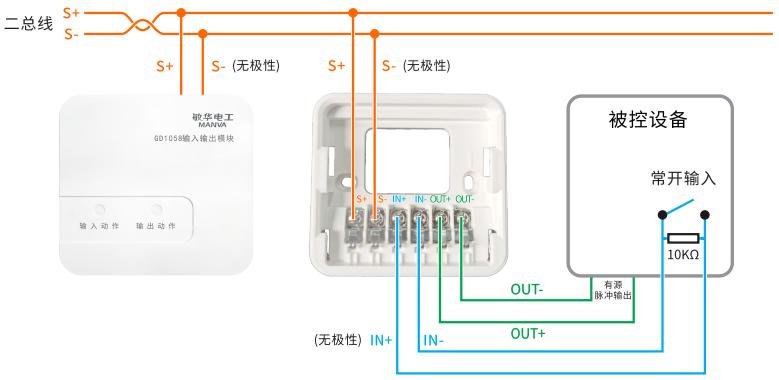

方式2：脉冲输出
S+、S-接总线；OUT+、OUT-接外部设备；IN+、IN-接反馈，输入线末端需接一个10KΩ终端电阻。
【备注】当被控设备电阻在50Ω~5.1KΩ之间时，输出端末端不需要接入检线电阻，当被控设备电阻超过5.1KΩ时，需在输出端末端接入1KΩ终端电阻。
GD1040中继模块接线图
方式1：非编码烟感、温感、投入式液位传感器等输出电流变化信号的设备

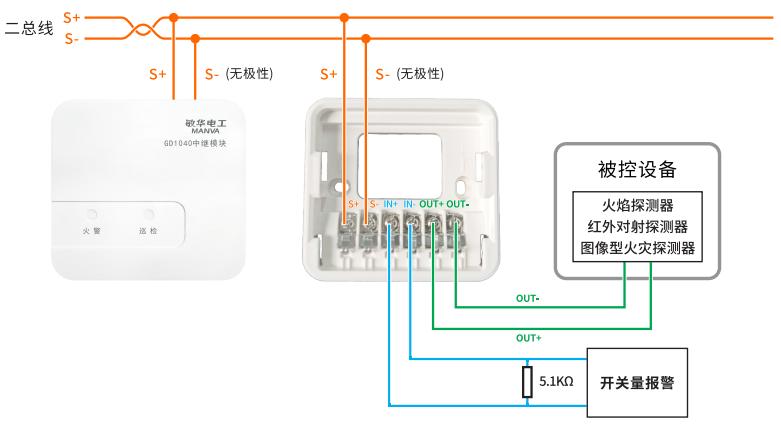

方式2：火焰探测器等（开关量报警设备）
S+、S-接总线；OUT+、OUT-接外部设备；IN+、IN-接反馈。

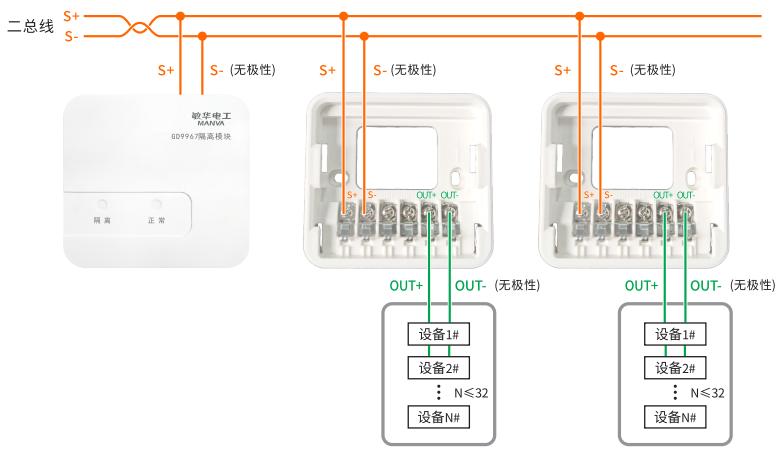

GD9967隔离模块接线图（树形）

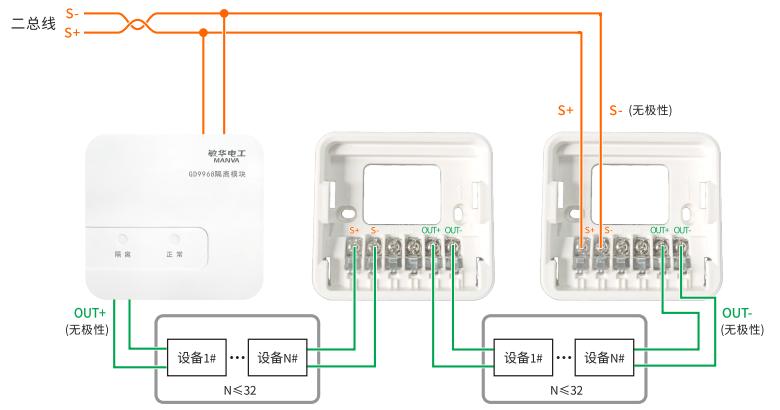

GD9968隔离模块接线图（环形）
GD9942终端器接线图
GD9942终端器便于直接控制盘完成线路开路短路监测。
