JBF5145A青鸟输入输出模块接线图

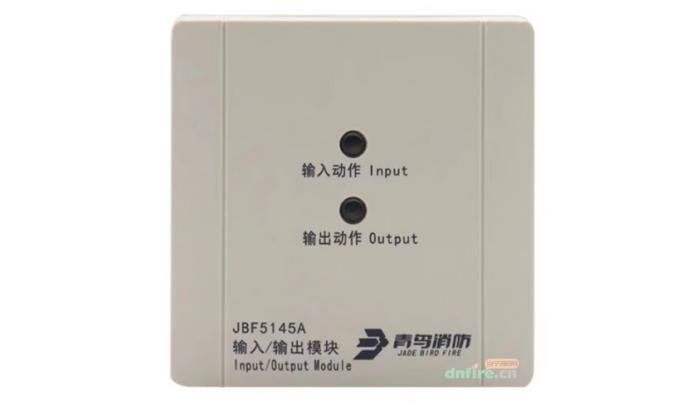

JBF5145A输入/输出模块是青鸟消防股份有限公司开发的可实现脉冲输出方式的控制模块，用于控制DC24V型分励脱扣设备（排烟阀）需求。

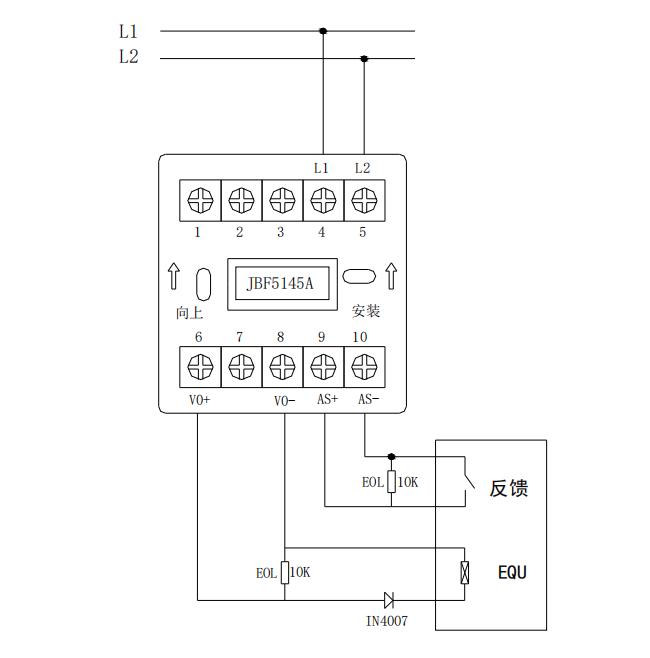

JBF5145A输入输出模块接线图：
JBF5145A输入输出模块接线端子说明：
L1（端子4）、L2（端子5）：接回路总线，无极性。
输入功能：AS+（端子9）、AS-（端子10）接应答（无源触点），且连接在AS+和AS-上的监视设备的动作端必须并联10KΩ终端电阻。
输出功能：VO+（端子6）、VO-（端子8）接被控设备（脉冲触点）。模块启动后VO+(端子6)和VO-（端子8）可以脉冲输出。
