HA900M华安电子输入模块接线图

2023-04-07鸿儒智能当宁消防网

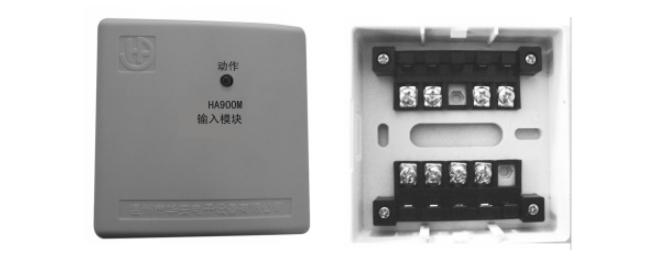

HA900M华安电子输入模块及底座图：

HA900M华安电子输入模块及底座图

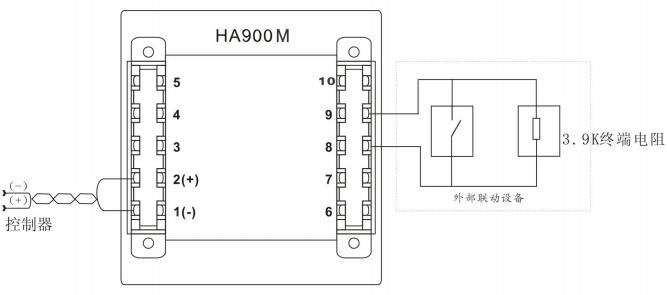

HA900M华安电子输入模块接线图：

HA900M华安电子输入模块接线图

　　备注：

　　T1(-)、T2(+)：回路总线

　　T8、T9：无源监视输入

　　终端电阻：3.9KΩ
