HA-QD08华安电子直接控制盘多线接线图
HA-QD08直接控制盘（硬启动、多线）的输出必须通过安装在现场的继电器来实现对联动设备的“启、停”控制和工作状态监测。

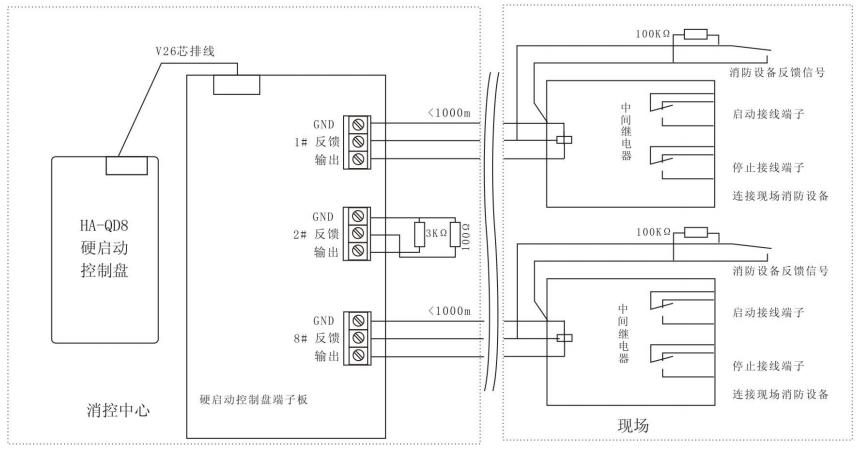

HA-QD08华安电子直接控制盘多线接线图：
注：
1.每路端子的输出与GND之间的终端电阻为0.25W 3KΩ，反馈与GND之间的终端电阻为0.25W 100KΩ。
2.中间继电器线包阻值应≥670Ω。
