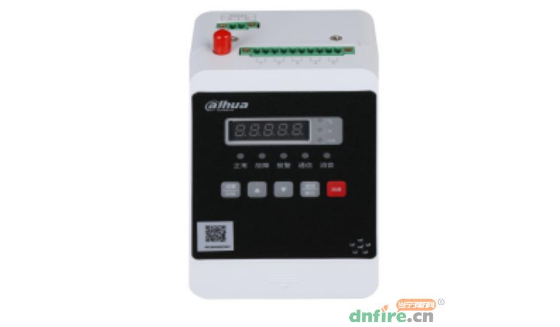

大华DH-CMS3NB智慧用电设备监测报警共8个通道，可连接8路探测器，其中通道1~4连接温度探测器，通道5~8默认连接剩余电流探测器。连接探测器后需进入设备的设置界面设置对应通道的报警值，当监测值达到报警值时设备报警。

设置界面的通道1~8与外部端口1~8为一一对应关系，即当端口1接入温度探测器后，需设置通道1的温度报警值，若端口1未接入探测器，请屏蔽通道1（LED显示第二位数值设为“0”）。

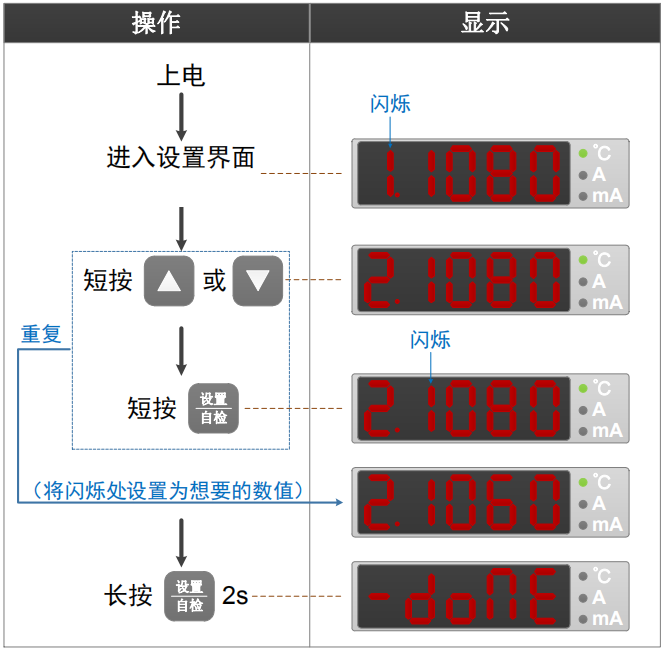

以将通道2的温度报警值设置为60℃为例，操作如下：

智慧用电设备通道及报警值设置LED显示面板说明：

　①LED显示第一位。

　　表示通道号，总共8个通道，对应第3章中的“1~8”端口所连接的探测器类型。

　　通道1~4：温度探测器（⑥处的℃灯亮）。

　　通道5~8：默认剩余电流探测器（⑥处的mA灯亮）。

　②LED显示第二位。

　　表示通道类型。

　　0：屏蔽当前通道的探测器；该通道发生报警/故障，不再上传模拟量数值。适用于通道1~8。

　　1：启用温度探测器；适用于通道1~4（⑥中℃灯亮）。

　　2：启用剩余电流探测器；适用于通道5~8（⑥中mA灯亮）。

　　3：启用电流探测器（30A）；适用于通道5~8（⑥中A灯亮）。

　　4：启用电流探测器（120A）；适用于通道5~8（⑥中A灯亮）。

　　5：启用电流探测器（250A）；适用于通道5~8（⑥中A灯亮）。

　　6：启用电流探测器（400A）；适用于通道5~8（⑥中A灯亮）。

　　7：启用电流探测器（630A）；适用于通道5~8（⑥中A灯亮）。

　③~⑤LED显示第三~五位。

　　设置具体报警值。
