　　JP-DLW-300电气火灾监控探测器接线端子定义如下：

输出结点	总线	输入通道	测温传感器
干结点1 | 干接点2	485A | 485B	1 | 2 | 3 | 4 | 5	T1 | T2

 　　干接点输出与温度传感器接入不分极性。

　　所有连接线必须考虑电气绝缘，强电信号与通讯信号应当分开排列，不得捆扎在一起。

　　1.布线方式：

　　二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。

　　2.总线回路导线总电阻应小于50Ω，总电容应小于0.3μF，总线回路导线总长度最长1200M。

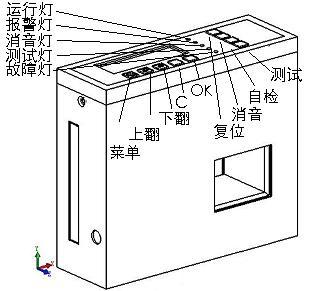

　　3.调试方式为现场菜单按键操作或者主机设置。面板按键分布如图所示。

菜单及各功能按键说明

　　JP-DLW-300电气火灾监控探测器面板按键分为菜单按键与功能按键。通过按键和液晶灯光指示可以对探测器进行全面的设置与操作工作。
