BK8400Ex-A手动火灾报警按钮接线端子图
BK8400Ex-A型手动火灾报警按钮为隔爆型，主要应用于防爆场所手动触发报警信号，其有两种工作方式，总线式和多线式，本文介绍的是该手报的接线端子图。
BK8400Ex-A手报所有的接线安装必须符合国家及地方的有效法规、标准，不恰当的联接将导致在发生火灾时手报不能正确地反应。

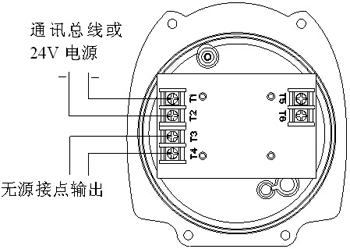

BK8400Ex-A手动火灾报警按钮接线端子图
端子接线：
总线型：(T1：总线负；T2：总线正；T3、T4：无源接点输出)
多线型：(T1：24V电源负；T2：24V电源正；T3、T4：无源接点输出)
