1、什么是可燃气体探测器

  可燃气体探测器是对单一或多种可燃气体浓度响应的探测器;可燃气体探测器有催化型、红外光学型两种类型。 催化型可燃气体探测器是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度 。当可燃气体进入探测器时,在铂丝表面引起氧化反应(无焰燃烧),其产生的热量使铂丝的温度升高,而铂丝的电阻率便发生变化;红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。可燃气体探测器安装简单无需调试。部分产品也可单独用在气体泄漏场所探测报警,编码产品可与各类火灾报警控制器以无极性信号二总线方式连接,与其它种类火灾探测器一起构成总线制火灾报警系统,同时具有独立报警功能。探测器可加装二对输出控制点,用于控制通风换气设备(无源常开触点)及燃气管道关断阀(有源脉冲触点)。可燃气体探测器工作稳定,灵敏、可靠,使用寿命长,可广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监测;也可用与防爆场所。

一. 可燃气体探测器安装位置的选择:

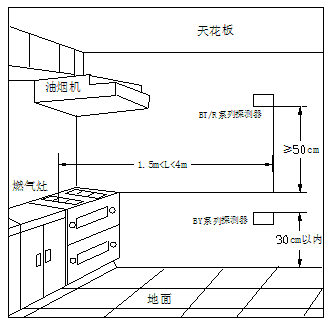

探测器的安装方式为壁挂式,安装位置(如图1所示),应根据所使用的燃气及灶具的位置等实际情况具体分析决定,但要遵循以下原则:

(1)探测器应与灶具安装在同一房间内;

(2)BT/R系列探测器安装位置与燃气源或灶具的垂直距离应大于等于50cm(因为天然气、人工煤气比较轻,在空气中会向上浮动,首先在房间上方聚集),BY系列探测器安装在距地面30cm以内处;

(3)探测器安装位置应距燃气源或灶具1.5m至4m之间。

(注:当探测的气体的比重<1表示比空气轻,安装在距顶30cm或距释放源1m;>1表示比空气重,安装在距地面30cm处。

为了正确使用探测器防止探测器故障的发生,请不要安装在以下位置:

(1)直接受灶具等产生的排气、蒸汽、油烟影响的地方;

(2)靠近给气口、排风扇、房门等风量流动大的地方;

(3)靠近浴室或水气多的地方;

(4)热水房及夜间断电的地方;

(5)温度在-10℃以下或50℃以上的地方或室外;

(6)要求防爆的场所;

(7)有物体将探测器和用气设备隔离开的地方。

2. 对外接线端子示意图如图2所示。

图2 接线端子示意图

K1、K2:常开无源触点,在报警时触点闭合。

V+、V-:接管道电磁阀或机械手,探测器连续报警3s~7s后,V+、V-之间输出一个正向12V脉冲。

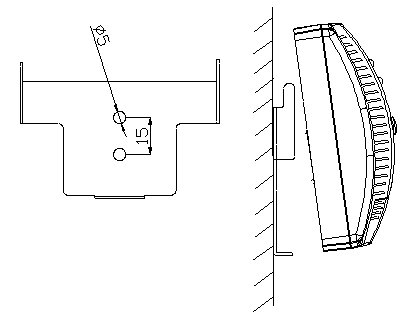

3. 安装方法

a) 将金属挂板固定在墙面上。

b) 将报警器背面边缘的凹槽对准金属挂板的固定钩,向下压入固定。

4.  布线要求

0.5mm2的RVS型阻燃铜芯线;

K1、K2应选用截面积≥1.0mm2的BV型线。

二. 可燃气体探测器的使用及操作:

1. 线路连接好后经检查无误,接通电源,上电后绿色指示灯应闪亮,预热3min~6min后即进入监控状态。正常工作时,绿灯常亮。

2. 报警:当监视空气中的可燃气体超过报警设定的浓度时,探测器发出较急促的“嘀、嘀”间歇的声音信号,报警指示灯(红色)快速闪亮,同时K1、K2闭合, 探测器连续报警3s~7s后输出一个正向脉冲,使电磁阀关闭。当可燃气体浓度降低到报警设定的浓度以下时,探测器会自动解除报警声光信号,K1、K2自动断开,如果此时已关闭电磁阀,电磁阀将保持关闭状态;如想打开,需手动拔开电磁阀的手动按钮。

3. 报警处理:当探测器报警时,立即打开窗户使室内空气流通,熄灭所有火源,不要制造火源,避免开关各种电器,检查气体泄露原因,并及时请专业人员修理。

三. 保养及维修:

1. 请避免在探测器附近大量使用发胶、摩丝、杀虫剂、油漆、酒精、稀释剂等物品,以免影响传感器的正常监测;

2. 如发生故障,请不要私自拆卸探测器进行维修,用户可通知本公司或本公司设在当地的办事机构,我们会尽快为您处理。

四. 注意事项:

1. 每种探测器只能用于检测铭牌上所标称的气体种类。

2. 勿将探测器安装在温度高(如离炉具太近)、油烟大(如排油烟处)的地方,并应保持探测器周围环境清洁。

3. 探测器只能控制本公司提供的JJ系列或FCR系列电磁阀,若接其它公司其它类型的电磁阀,请与本公司协商解决。

4. 探测器每隔半年测试一次。

5. BR系列探测器(探测人工煤气),禁止使用打火机测试,如需测试请使用气袋灌装氢气进行测试,测试时出气口距探测器应大于10cm。

6. BT/Y系列探测器可用打火机对其进行测试,测试时打火机距离探测器应大于10cm;禁止用打火机近距离对探测器进行测试。

7. 探测器在工作时稍热属于正常现象。

8. 不要随意切断探测器电源。

9. 对BY/BR系列的探测器经不通电贮存之后,需通电恢复5小时以上才能正常应用。
