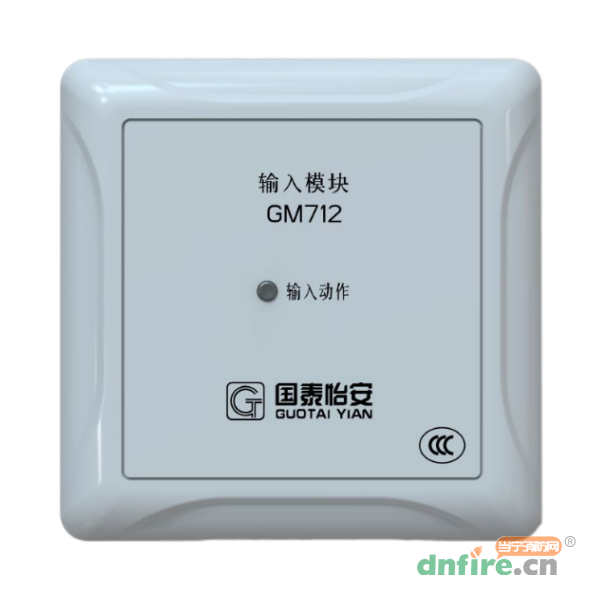

一、GM712输入模块概述

　　应用到G7系列火灾报警系统中，GM712输入模块接现场主动型设备如：压力开关、水流指示器等；设备动作后提供一组无源接点信号给输入模块，如果不是无源接点信号，应首先转化为无源接点信号。可选择接收常开或常闭无源触点信号（通过GS701电子编码器设置）。可实现对信号输入开路进行检测（需配接4.7K终端电阻）。需与GM710通用模块底座配套使用，总线无极性。

二、GM712输入模块功能特点

　　1、流线型外观设计，高雅大方。

　　2、底座防脱螺丝设计，实用性强。

　　3、独特新结构防虚接设计，性能可靠。

　　4、采用拔插式结构，安装简单方便。

　　5、采用电子编码方式写入地址，操作简便。

　　6、可选择接收常开空触点或常闭空触点报警信号，即可手动设置常开或常闭输入方式。

　　7、采用二总线设计，不需外接24V供电。

　　8、总线均采用双接线端子设计，无极性区分。

　　9、报警，并可通过控制器来联动其它相关设备动作。

　　10、可通过电子编码器完成编码设置，可实现故障检测，并把故障信息上传控制器，控制器将故障模块的相关信息显示出来。

　　11、采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

三、GM712输入模块技术参数

型号	GM712
名称	输入模块
品牌	国泰怡安
工作电压	DC24V
静态电流	≤0.6mA
报警电流	≤1.0mA
使用环境温度	-10℃～+50℃
相对湿度	≤95%RH（40℃±2℃）
外形尺寸	85mm×85mm×36mm

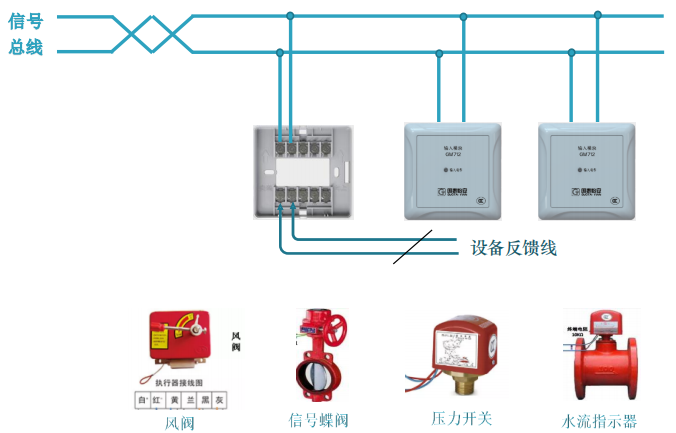

四、GM712输入模块接线图
