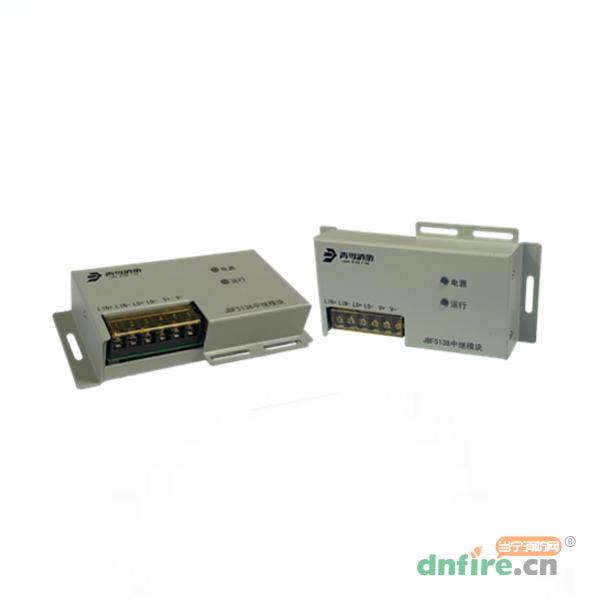

一、JBF5138中继模块概述

　　JBF5138中继模块是青鸟消防股份有限公司开发的延长回路总线通信距离的专用模块。该模块主要用于现场负载重，通信线路长造成末端总线电压低的场景。

二、JBF5138中继模块功能特点

　　◎回路通信宽电压设计，兼容性强；可兼容驱动青鸟消防3系、4系、5系的现场部件。

　　◎内置微处理器，具有智能管理功能。

　　◎中继模块回路输入接线无极性；电源接线有极性。

　　◎回路总线输入与输出实现电气隔离，模块稳定性高，抗干扰能力强。

三、JBF5138中继模块技术参数

型号	JBF5138
名称	中继模块
品牌	青鸟消防
工作电压	DC24V（DC18V~DC28V）
工作电流	≤26.5mA（DC24V）
确认灯	正常工作状态：运行灯每闪烁周期闪烁1次； 输入回路线断路或短路故障：运行灯每闪烁周期快闪2次； 输出回路线断路故障：运行灯每闪烁周期快闪3次； 输出回路线短路故障：运行灯每闪烁周期快闪4次。
线制	四线制（无极性两总线、DC24V线）
总线输入距离	≤1000m（输入电压范围DC13V~DC28V）
总线输出距离	≤1000m（不支持级联使用，支持并联使用）
兼容性	JBF-11SF、JBF50XX等系列控制器
工作温度	-10℃～+55℃
贮存温度	-20℃～+65℃
相对湿度	≤95%（无凝露）
外观	RAL7038灰白色
外壳材质	金属
产品质量	300g

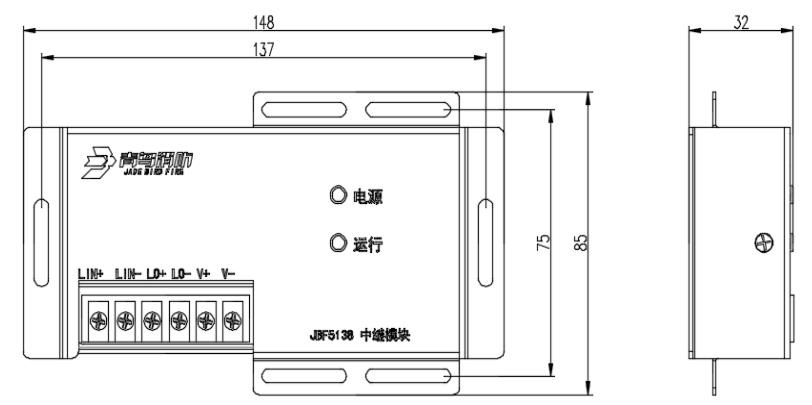

外形尺寸	（长×宽×高）148mm×85mm×32mm
执行标准	GB 16806-2006《消防联动控制系统》

四、JBF5138中继模块安装接线说明

中继模块总线应使用双绞线，导线截面积不小于1.5mm2。

中继模块的接线端子说明：

　　LIN+、LIN-：回路总线输入，无极性；

　　LO+、LO-：中继模块总线输出，接现场部件；

　　V+、V-：DC24V直流电源，有极性。
