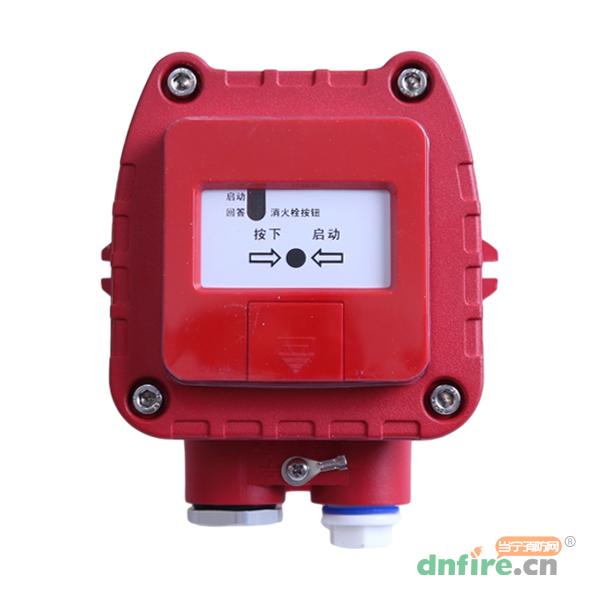

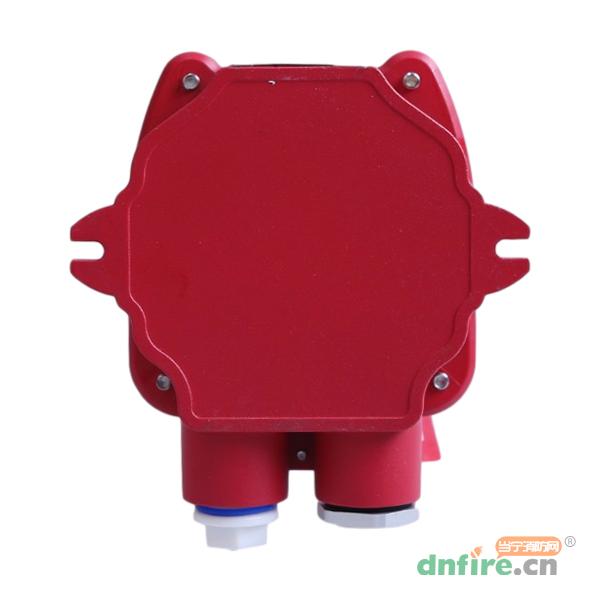

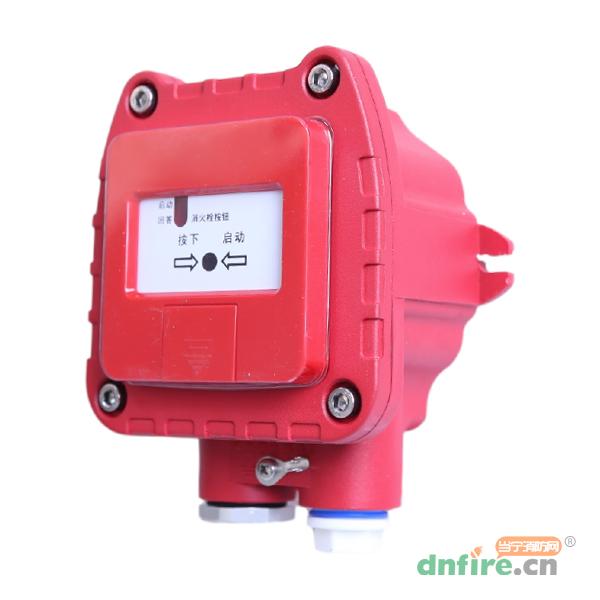

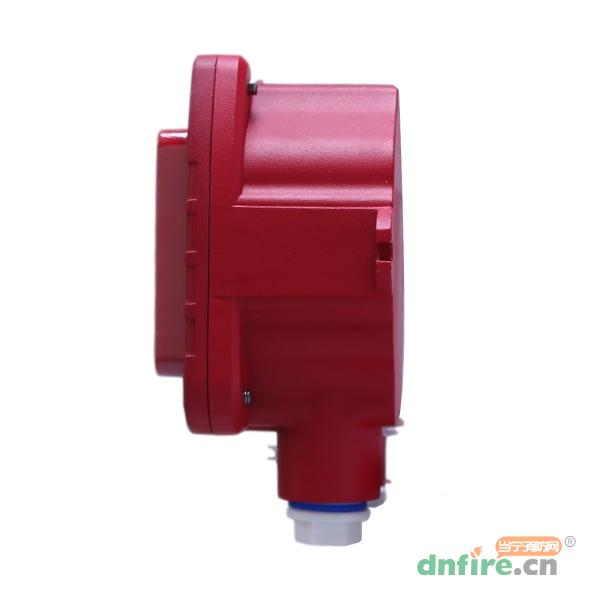

一、J-SAP-M-SB8304/HEx防爆消火栓按钮概述

　　J-SAP-M-SB8304H/EX防爆消火栓按钮可在危险场所使用，当发生火情时，直接启动消防泵或者作为启泵信号。

　　广泛应用于化工、石油、冶金、等领域，以限制危险能量进入具有爆炸性危险气体的环境。

二、J-SAP-M-SB8304/HEx防爆消火栓按钮技术参数

型号	J-SAP-M-SB8304/HEx
名称	防爆消火栓按钮
品牌	西核彩桥
工作电压	DC24V
静态电流	≤350μA
报警电流	≤3mA
安装螺纹	G3/4（6‘’）
防爆标志	ExdⅡCT6 Gb
防护等级	IP66
环境温度	-25℃~+75℃
相对湿度	0~95%RH，无凝水
外形尺寸	159*146*80.5mm

三、J-SAP-M-SB8304/HEx防爆消火栓按钮接线图

　　将火灾报警器回路+、回路-分别接入消火栓按钮的回路+、回路-端子上，注意极性不得接反。

　　将反馈线+、-端分别接入按钮反馈端端子上，注意极性不得接反。

四、J-SAP-M-SB8304/HEx防爆消火栓按钮安装说明

　　电缆接线口密封套、各个连接部位的连接状态必须确保其密封效果，不得漏水；

　　外壳必须可靠接地，防止外来射频及电磁噪声的干扰；

　　保证每一个手动报警按钮、消火栓按钮与控制器的接地点通过屏蔽层连接到一处可靠接地；

　　禁止将手动报警按钮、消火栓按钮直接安装在热源或振动源上；

　　安装前应检查铭牌上的技术数据是否与实际使用情况相符；

　　要认真核对按钮的型号、极性及工作电压,接线端子号和极性不得接错；

　　警告：

　　安装时壳体应可靠连接大地,其接地电阻应≤4Ω。

　　严禁在有可燃气体或蒸气的场所带电打开外壳。

　　在断电情况下接线,确定接线正确后才能通电。
