HBZ恒压泵组式自动恒压给水设备工作原理图及特点

　　当火警未发生并且系统处于自动运行状态时，消防管网上的压力控制器随时检测消防管网水压，当管网压力低于用户设定启泵压力时，压力控制器动作，向控制柜输入稳压泵开启信号。启动稳压泵对气压罐及消防管网内加压；当管网中压力到达用户设定停泵压力时，压力控制器动作，控制柜关闭稳压泵停止加压。

　　当火警发生时，控制柜接到消防报警信号(压力开关信号、消防按钮信号或消防控制中心起泵信号等)，便立即起动消防主泵并关闭稳压水泵，同时解除水源缺水保护功能，向管网供应需要消防用水，满足消防水枪充实水柱的要求。消防命令解除后，手动关闭消防主泵，以恢复设备的日常稳压状态。

　　特点：采用XBD一L型切线消防泵，可以防止消防泵启动后的管网超压问题，还可以避免在消防灭火过程中由于开关消火栓枪导致的消防压力波动过大而影响消防人员的掌控。

 　　设备型号定义



　　特征标记

　　H：消防自动恒压给水设备。

　　分类特征代号

　　按消防泵组及应用范围：

　　BZ：恒压泵组式；

　　BP：变频自动恒压式；

　　G：消防与生活(生产)共用恒压给水设备。

　　注：我公司主要采用隔膜式气压罐，样本型号固按消防泵组及应用范围的特征代号编制。

　　型号定义示例：

　　设备型号HBZ5/10-2-DF表示恒压泵组式自动恒压给水设备，消防额定工作压力0.5MPa，消防额定工作流量10L/s般有2台消防泵。

　　设备型号HBP6/10-2-DF表示消防变频自动恒压给水设备，消防额定工作压力0.6MPa，消防额定工作流量10L/s，设有2台消防泵。

　　设备型号HG8/10-2-DF表示消防与生活(生产)共用自动恒压给水设备．消防额定工作压力0.8MPa，消防额定工作流量10L/s，设有2台消防泵。

　　设备用途

　　高层、多层、低层工业民用建筑的室内外消火栓、自动喷水、水幕等消防给水临时高压消防给水和稳高压消防给水；

　　临时高压消防给水和稳高压消防给水系统的局部增压给水；

　　消防生活共用给水。

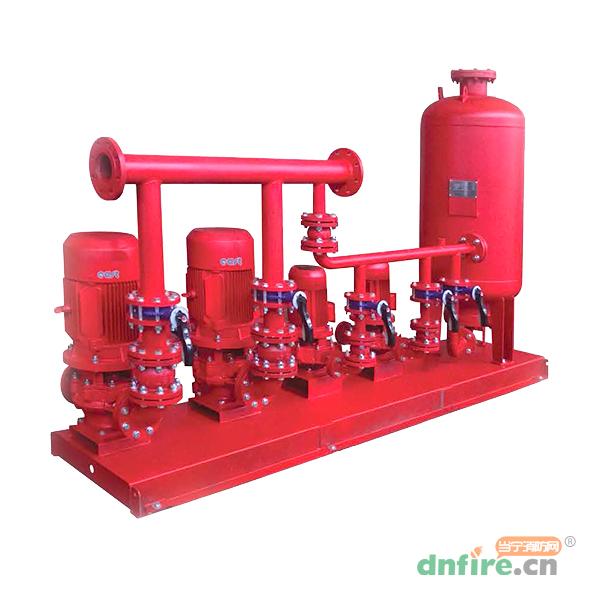

　　HBZ恒压泵组式自动恒压给水设备

　　HBZ恒压泵组式自动恒压给水设备采用我公司根据市场需要而开发生产的XBD-L型恒压消防泵作为消防主泵．具有变流量稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需最大流量范围内变化时，其扬程变化在5％范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。大大提高了灭火效率及消防设备和消防人员的安全可靠性。

　　HBZ恒压泵组式自动恒压给水设备工作原理图及特点

　　当火警未发生并且系统处于自动运行状态时，消防管网上的压力控制器随时检测消防管网水压，当管网压力低于用户设定启泵压力时，压力控制器动作，向控制柜输入稳压泵开启信号，启动稳压泵对气压罐及消防管网内加压；当管网中压力到达用户设定停泵压力时，压力控制器动作，控制柜关闭稳压泵停止加压。

　　当火警发生时，控制柜接到消防报警信号(压力开关信号、消防按钮信号或消防控制中心起泵信号等)。便立即起动消防主泵并关闭稳压水泵，同时解除水源缺水保护功能，向管网供应需要消防用水，满足消防水枪充实水柱的要求。消防命令解除后，手动关闭消防主泵，以恢复设备的日常稳压状态。

　　特点：采用XBD-L型切线消防泵，可以防止消防泵启动后的管网超压问题，还可以避免在消防灭火过程中由于开关消火栓枪导致的消防压力波动过大而影响消防人员的掌控。

　　HBZ恒压泵组式自动恒压给水设备消防与生活(生产)共用型工作原理图及特点

　　《建筑设计防火规范》规定：九层及九层以下的住宅(包括底层设置商业服务网点的住宅)和建筑高度不超过24米的其他民用建筑以及建筑高度超过24米的单层公共建筑，单层、多层工业建筑，地下民用建筑的消防给水宣与生产、生活给水管道系统合并(当合并不经济或技术不可能时，可采用独立的消防给水管道系统)。

　　生活、消防共用型恒压给水设备的结构组成和工作原理如图所示。无火警信号时，生活管网上的电磁(动)阀处于开启状态，设备向生活管网和消防管网同时供水．保证生活用水，并保持消防管网一定的压力。当火警发生时，控制设备向消火栓或消防控制中心反馈消防报警信号并发出声光报警信号，同时关闭稳压水泵和生活管网上的电磁(动)阀，开启供水主泵直接向消防管网供应消防用水，同时解除缺水保护功能。当消防工作完毕后，由工作人员手动关闭供水主泵，整套设备又以自动方式控制稳压水泵和供水主泵，维持日常运行。

　　特点：生活和消防两套供水系统只需一套给水设备，大大节省资金的投入：平常自动运行供水主泵，不会因消防水泵长期闲置而锈蚀损坏，充分保证了火警发生时消防系统的正常运转；

　　设备中配备的气压水罐的缓冲作用可使水泵运行切换时的压力波动减至最小，使恒压效果更好；气压水罐还可降低能耗、防止管网超压；气压水罐内气体压力作为控制系统的反馈信号可消除外界环境对控制器的高频振荡干扰和设备瞬问过载。

　　HBP消防变频自动恒压给水设备

　　消防泵采用变频调速控制方式，使其具备变量给水的能力，是消防变频给水设备的主要特征。

　　HBP消防变频自动恒压给水设备的工作原理图及特点

　　当火警未发生并且系统处于自动运行状态时，消防管网上的压力传感器对管网水压进行数据采样，并将压力信号转换为电信号，传输至PID调节器，然后与用户设定的压力值进行比较和运算，并将比较和运算的结果转换为频率调节信号和稳压泵启动台数信号分别送至变频器和可编程控制器(PLC)；变频器据以调节泵电机的电源频率．进而调整泵的转速；可编程控制器根椐PID调节器传输过来的泵启动台数信号控制稳压泵的运转。通过对泵的启动和停止的台数及其中正变频运行稳压泵的转速的调节。将用户消防管网水压恒稳于用户预先设定的压力值。以保持其最低消防压力。使整个系统处于消防准备状态。

　　当火警发生时，控制柜接到消防报警信号(压力开关信号、消防报警阀信号、消防按钮信号或消防控制中心远程起泵信号等)，便立即起动消防主泵并关闭稳压水泵，同时解除水源缺水保护功能，向管网供应需要消防用水，满足消防水枪充实水柱的要求。消防命令解除后，手动关闭消防主泵．以恢复设备的日常稳压状态。

　　特点：消防主泵和稳压水泵可同时或只对其中—种采用变频调速控制方式，可以防止消防泵启动后的管网超压问题，在节能方面也有重大的意义。

　　HBP消防变频自动恒压给水设备消防与生活(生产)共用型工作原理图及特点

　　《建筑设计防火规范》规定：九层及九层以下的住宅(包括底层设置商业服务网点的住宅)和建筑高度不超过24米的其他民用建筑以及建筑高度超过24米的单层公共建筑，单层、多层工业建筑，地下民用建筑的消防给水宜与生产、生活给水管道系统合并(当合并不经济或技术不可能时。可采用独立的消防给水管道系统)。

　　当火警未发生并且系统处于自动运行状态时，生活供水管上的电磁(动)阀处于开启状态，设备由稳压泵同时供应生活用水和消防用水。管网上的压力传感器对水压进行数据采样，并将压力信号转换为电信号，传输至PID调节器，然后与用户设定的压力值进行比较和运算，并将比较和运算的结果转换为频率调节信号和稳压泵启动台数信号分别送至变频器和可编程控制器(PLC)；变频器据以调节泵电机的电源频率，进而调整泵的转速；可编程控制器根据PlD调节器传输过来的泵启动台数信号控制稳压泵的运转。通过对泵的启动和停止的台数及稳压泵运行的转速的调节，将用户消防管网水压恒稳于用户预先设定的压力值，保证生活用水并保持消防压力，使消防系统处于消防准备状态。

　　当火警发生时，控制柜接到消防报警信号(压力开关信号、消防报警阀信号、消防按钮信号或消防控制中心远程起泵信号等)，便立即起动消防主泵并关闭稳压水泵和生活供水管上的电磁(动)阀。同时解除水源缺水保护功能，提供额定的消防用水，满足消防水枪充实水柱的要求。消防命令解除后，手动关闭消防主泵，开启生活供水管上的电磁(动)阀，以恢复设备的日常工作状态。

　　特点：生活和消防两套供水系统只需一套变频调速给水设备，大大节省资金的投入。

　　设备基本参数

　　设备工作压力为：0.4，0.6，0.8，1.0，1.2，1.4MPa。

　　设备的供水流量为：10.0，15.0，20.0，25．0，30.0，40.OL/s。

　　消防稳压罐有效水容积：0.3，0.45，0.6，0.8，1.2，1.8，2.5，3.2，4.5，6.0，9.0，10.0，12，18m³。

　　注意：以上各系列之参数，允许向两端外延伸且样本中所列出的设备参数未能全面覆盖，请根据实际需求选择适合的消防额定工作压力、工作流量及气压罐有效水容积。

　　设备安装尺寸
