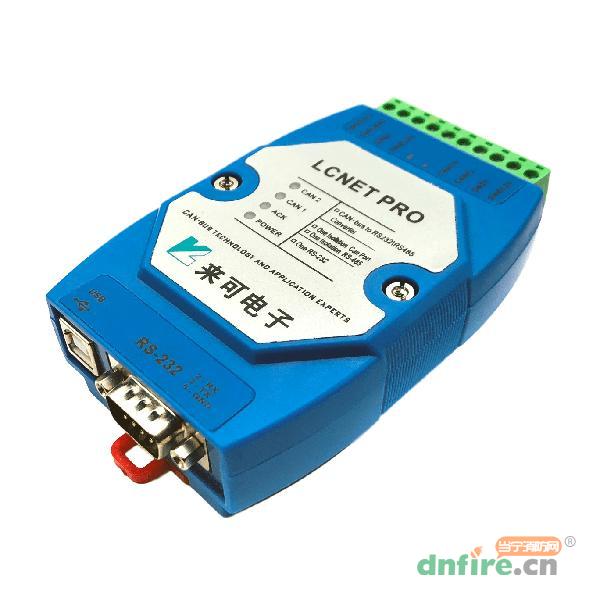

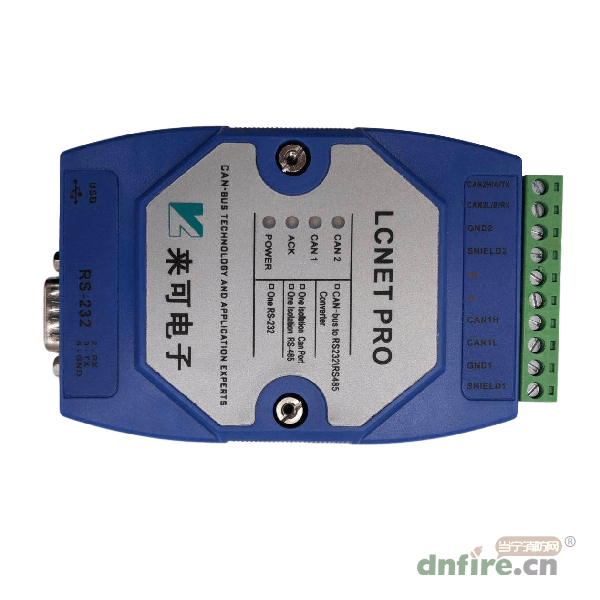

LCNET PRO RS232/485 CAN/串口转换器概述

　　智能CAN/串口协议转换器LCNET Pro RS-232/485提供一路RS-485、一路RS-232和一路CAN通道，实现CAN与串口RS-485或RS-232之间的双向数据智能转换。每个通道独立隔离，每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。

　　智能CAN/串口转换器提供“透明转换、透明带标识转换和自定义协议转换”三种转换模式，支持任意串口数据与CAN帧之间的互转；支持CAN帧验收滤波设置。

LCNET PRO RS232/485 CAN/串口转换器特性

1.支持任意串口数据与CAN帧之间的互转

2.支持三种透明、透明带标识和自定义协议转换模式

3.CAN波特率支持2.5Kbps～1Mbps,可任意设定或选常用波特率

4.符合CAN 2.0A/2.0B规范，符合ISO/DIS11898-1/2/3标准

5.每个通道独立隔离，隔离电压高达2500VDC

6.通过USB接口和配套上位机软件快捷配置参数

7.支持CAN帧验收滤波设置

8.内置120欧姆终端电阻，跳线帽短接启用

9.电源输入防反接设计，工作电压6.5~36VDC，工作电流最大180mA/12V

10.工作温度：-40℃至+85℃

11.接口防浪涌、防脉冲群、ESD保护设计

12.符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料

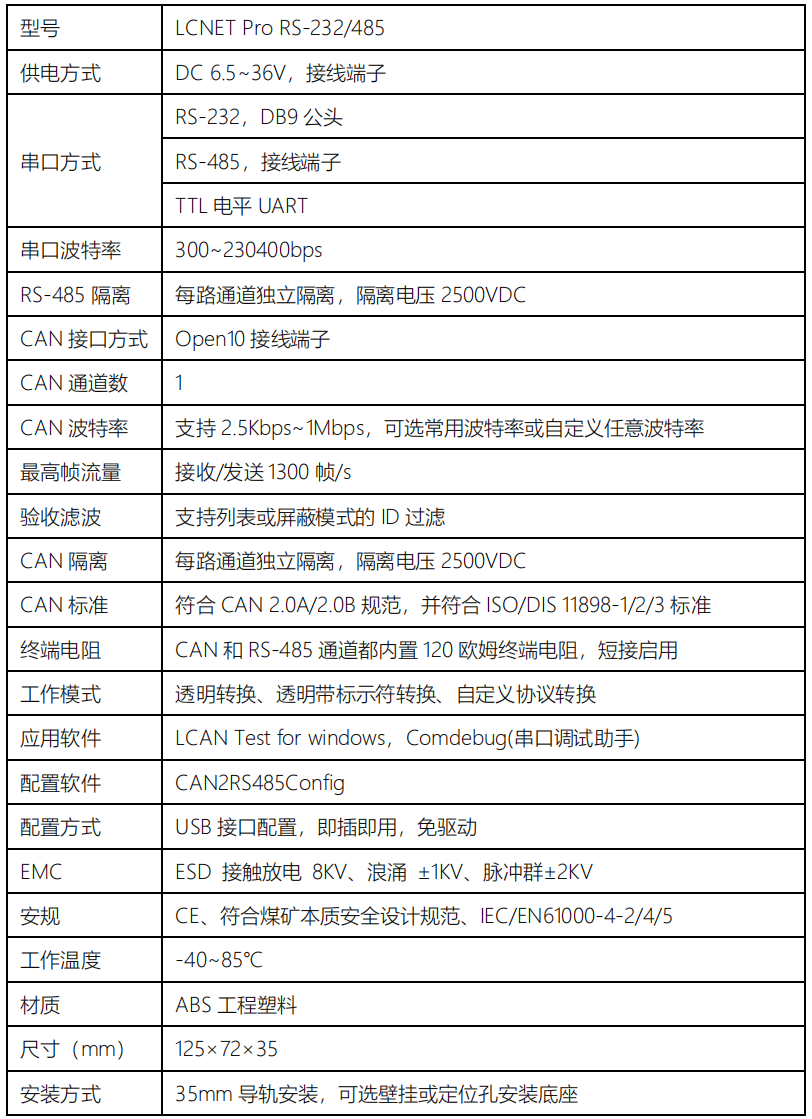

LCNET PRO RS232/485 CAN/串口转换器参数

LCNET PRO RS232/485 CAN/串口转换器应用

       智能CAN/串口协议转换器LCNET Pro RS-232/485提供一路RS-485、一路RS-232和一路CAN通道，实现CAN与串口之间数据双向智能转换。

　　1)实现can总线与串口RS-232/485之间的数据双向智能转换；

　　2)无需了解CAN-bus如何知识，像操作串口一样操作CAN；

LCNET PRO RS232/485 CAN/串口转换器配置

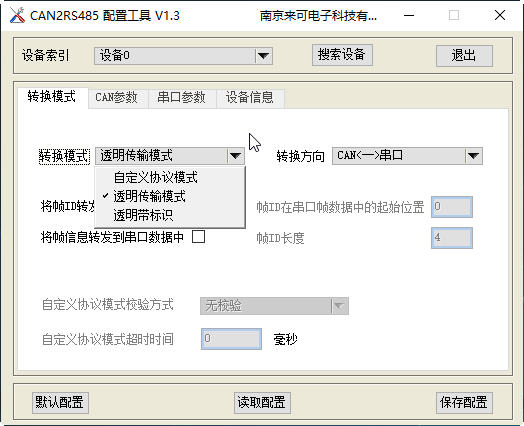

转换模式

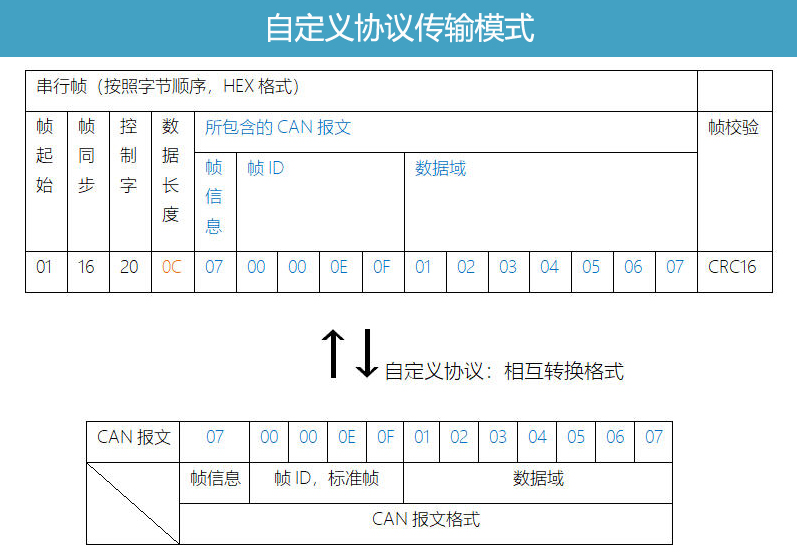

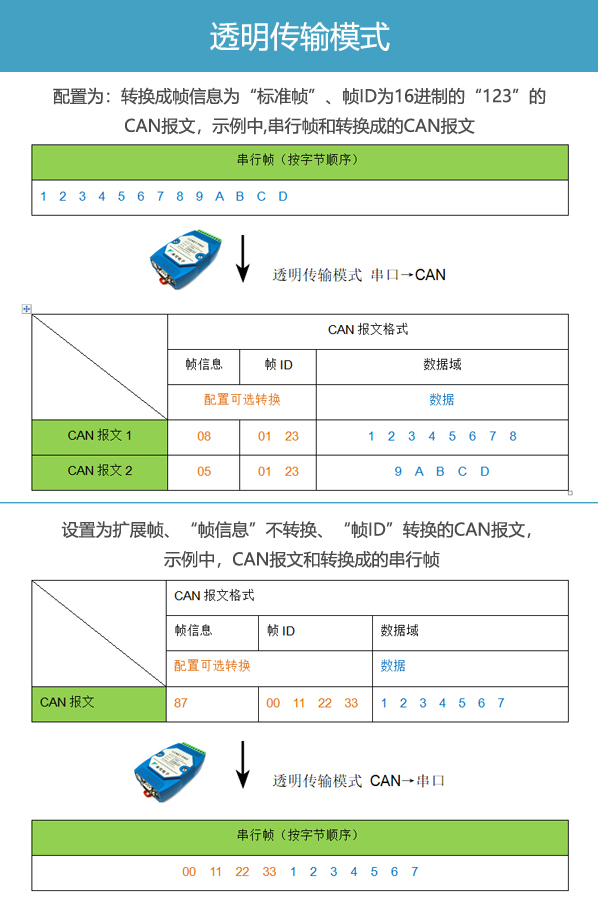

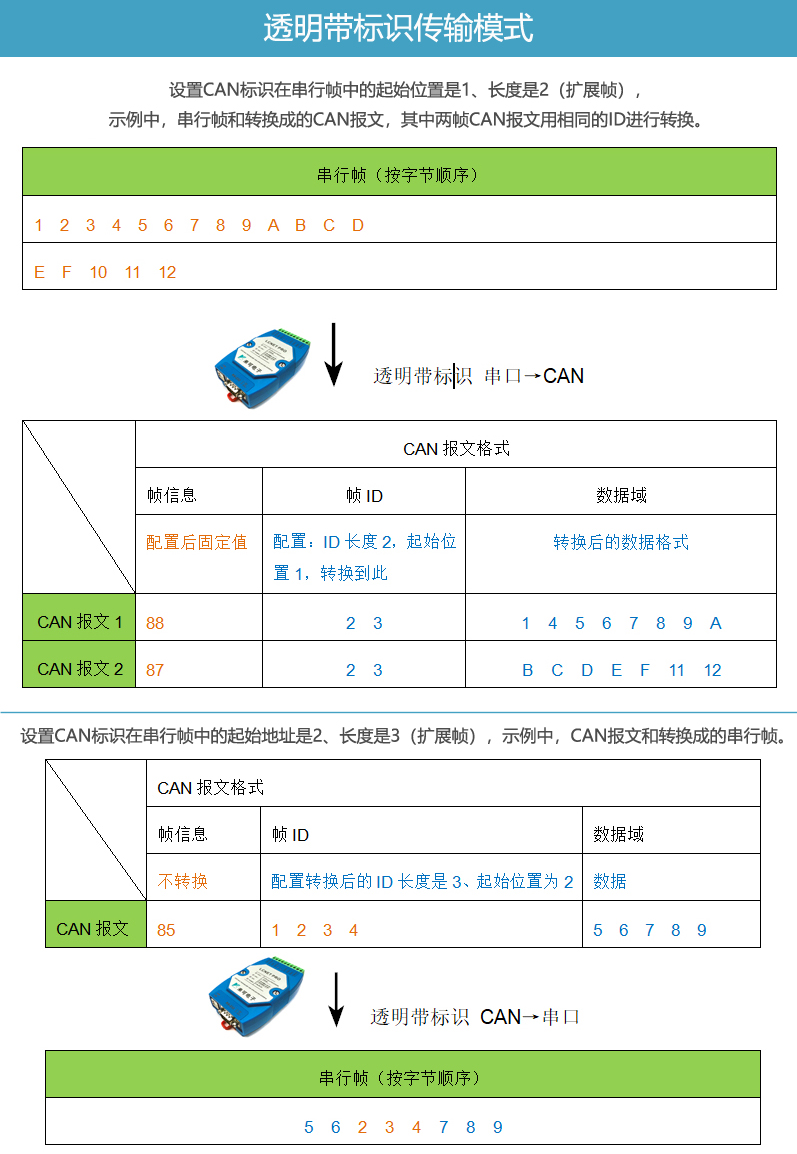

三种转换模式供选：自定义协议模式、透明传输模式、透明带标识模式

can参数配置

可选常用波特率或者自定义任意波特率；

示例：CAN波特率自定义为33.333Kbps。

　　验收滤波设置

　　首先，“帧格式”中选中标准帧或扩展帧，“验收过滤模式”中有两个模式可选：列表模式或屏蔽模式。选中帧格式和模式后，

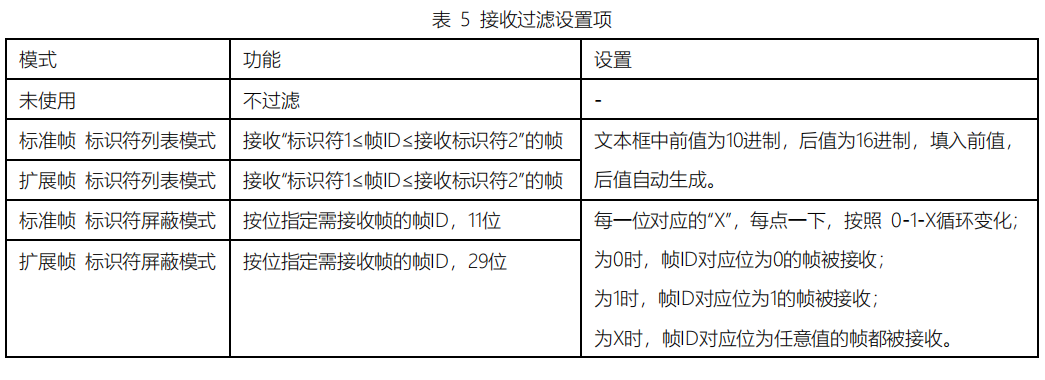

　　设置帧ID范围或按位指定需接收帧的帧ID，点击保存配置后，启用接收过滤设置。根据帧格式和模式，如下表所示，除了未使用外，有四种过滤设置方式。

　



示例：CAN参数的“接收过滤设置”中设置只接收标准帧-帧ID为5、6、7的报文。

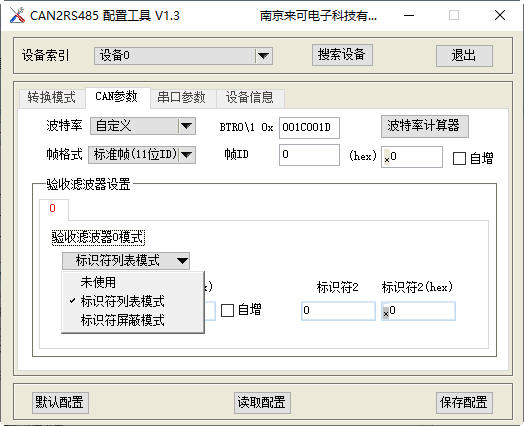

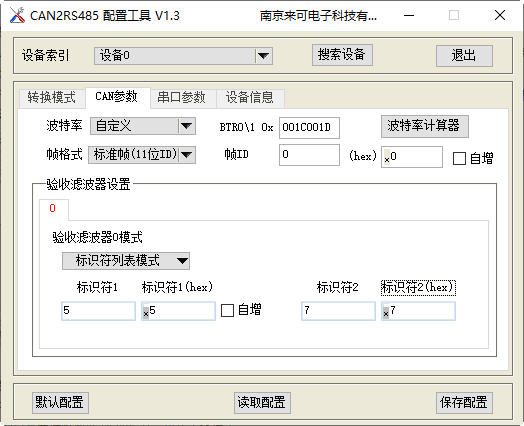

如下图显示，帧格式选中标准帧，选中列表模式，设置接收帧ID为5~7的标准帧。

　　示例：CAN的“接收过滤设置”中选择“标识符屏蔽模式”，只接收帧ID为5的CAN报文；

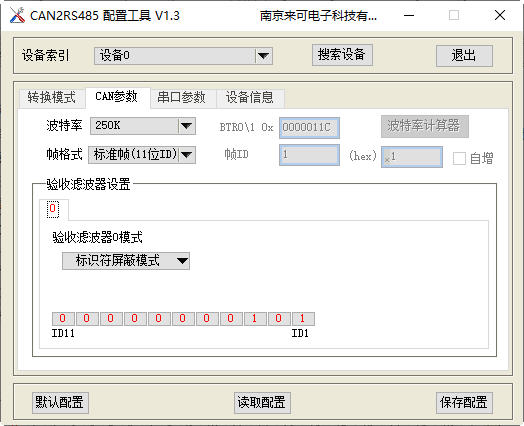

如下图显示，选中屏蔽模式，点击ID1~ID3位对应的“X”，将ID1~ID3三位设置为1、0、1。

串口参数设置
