一、CTU-C500人员信息传输单元概述

　　CTU-C500人员信息传输单元主要应用于消防部队战训分析系统中的消防战士的防部队里的战士、战保仓库装备等的位置信息采集、记录并通过网络等技术手段对其进行综合业务管理，实现平台对战士、仓库战保装备等的位置进行分析，提高部队领导层对部队人员管理、装备管理更高效、更透明、更清晰。

二、CTU-C500人员信息传输单元功能特点

　※支持以太网以及GPRS的联网方式

　※以太网：需要设置目标地址和有线参数；

　※无线：通过GPRS流量联网（支持移动和联通）；

　※支持串口以及网口的方式进行配置，维护简便

　※串口配置：直接通过USB转232串口进行，波特率115200；

　※网口配置：通过网线配置时，DTU和电脑须处于同一网段内。

　※利用仓库CTU和RFID一体机结合，对战保仓库和执勤器材库关键部位进行采集，完成装备器材的出库和入库信息的自动化录入；

　※利用CTU和RFID一体机在各中队执勤楼内利用消防手表收集消防战士的就餐、睡眠、学习和会议等相关作息数据。消防灭火队员平时的日常出勤情况（起床、早餐、早操等）附有准确的时间记录。

三、CTU-C500人员信息传输单元技术参数

项目	技术参数
232接口	1．接口类型：3线制RS232通讯 2．串口参数：（默认115200 N-8-1）
联网方式	1．有线网络：以太网（公网+专网） 2．无线网络：2G GPRS无线网络（支持移动和联通） 3.有线和无线同时使用时，默认优先使用有线网络，有线网络异常断网时可自动切换至无线网络连接，有线网络正常时自动切换为有线网络连接
工作环境温度	-10～+60℃
湿度	5～85%（无凝露）
工作电压	DC9-36V宽电压供电
功耗	正常工作时＜3W

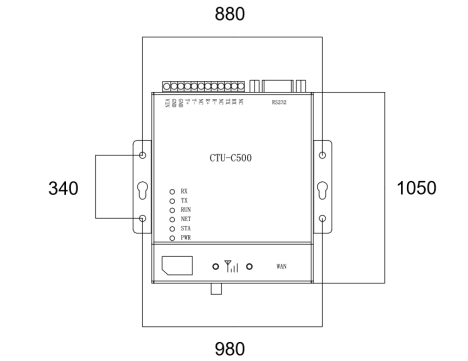

四、CTU-C500人员信息传输单元产品尺寸

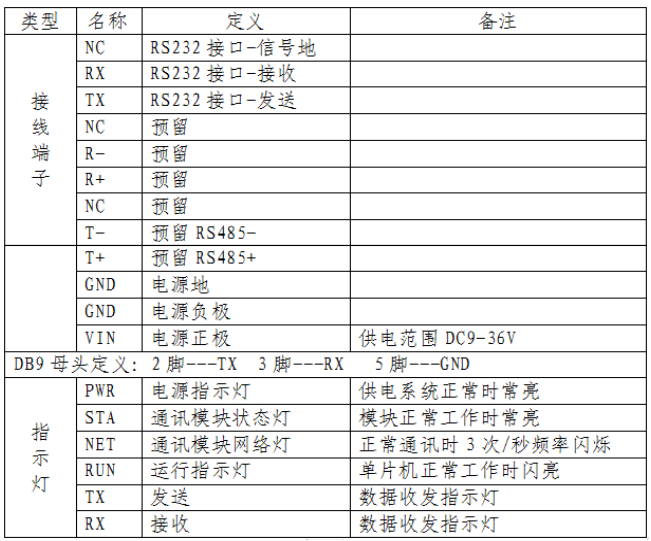

五、CTU-C500人员信息传输单元接线端子说明

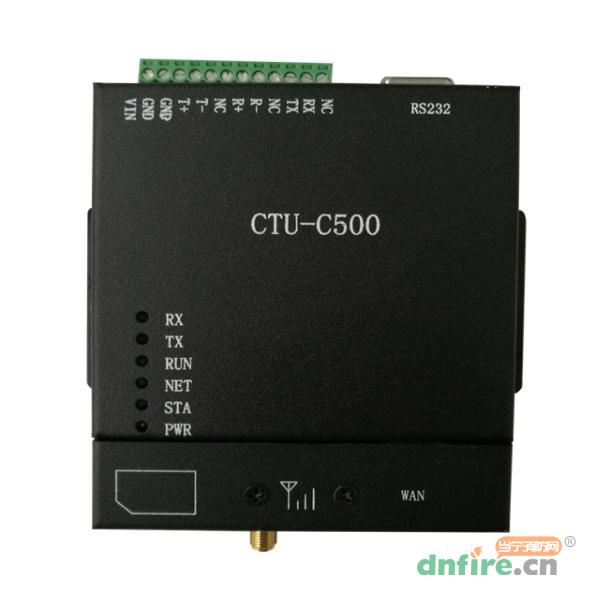

六、CTU-C500人员信息传输单元指示灯及其他标识说明

　　RX：收到设备（一般为人员信息传输单元）上传的数据时闪亮；

　　TX：成功向服务器发送一帧数据时闪亮；

　　RUN：DTU运行指示灯，程序正常运行时闪亮；

　　NET：无线模块通讯状态指示灯，慢闪表示正在连接，快闪表示连接成功；

　　STA：无线模块运行状态指示灯，通过无线连接时，指示灯常亮；

　　PWR：电源指示灯，正常供电时常亮；

其他标识说明：

　　“WAN”附近小孔内的复位按键的作用

　　点按：DTU恢复为固定获取方式；

　　长按：（>10S）DTU恢复出厂设置。
