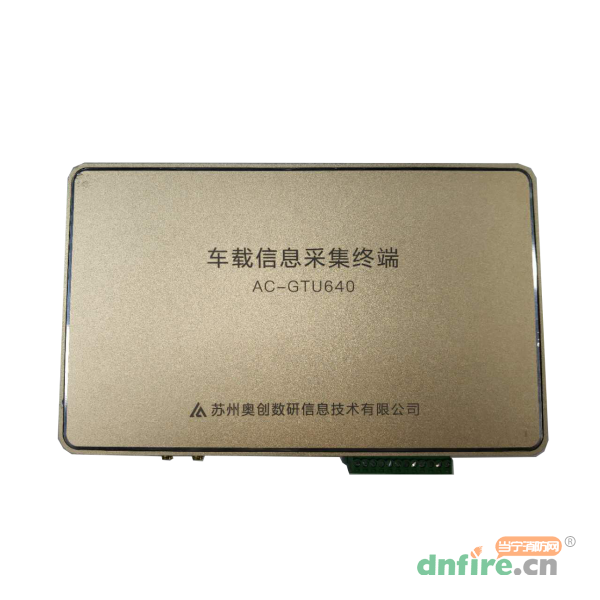

一、AC-GTU640车载信息采集终端概述

　　车载信息采集终端是奥创数研按照行业标准（GA 545-201X）要求推出的新一代消防车辆物联网远程监控电子产品(AC-GTU640)。AC-GTU640支持RS232、RS485、CAN、开关量、模拟量等多种数据通讯和采集方式；支持北斗和GPS两种模式的实时位置采集；支持4G网络和有线网络2种不同方式的数据传输。通过本产品可为用户提供车辆实时位置分析、实时车辆底盘信息采集分析、实时车辆上装信息采集分析，使车辆实现透明化、数据化、可视化和精细化管理。产品设计精巧，安装方便，机体稳定性高，操作简单。

二、AC-GTU640车载信息采集终端功能特点

功能：

　　1、开放式智能物联网管理终端，能与总队装备物联网云无缝对接，终端具备车辆定位、实时工况（底盘、上装等主要部件工作状态等）、保养情况等信息。主要包括消防泵出口压力、转速、消防泵开关时间、罐体液位、行使速度、发动机转速、总行使里程、发动机冷却液温度、下次保养里程、总使用油量、发动机工作时间、PTO状态、燃油液位、发动机油压力、发动机油温度、燃油温度、驻车制动空气压力、ABS启用状态、日行驶记录、发动机利用率、电池电压、瞬时油耗、平均油耗、车辆胎压、举高车的举升高度、幅度、支腿状态、各传感器工作状态等。

　　2、可对车辆异常信息实时上传云平台，实现实时报警，可设置报警通知号码，支持用户查询终端信息等。

　　3、能够对接市面上主流的RFID读写器(RS232通讯方式)，并读取消防车随车装备的电子标签，在云平台上实时显示。

特点：

　※采集数据精准

　※模块化设计，可靠性高

　※可支持多种通讯方式

　※维护方便

　※设备单独上线

三、AC-GTU640车载信息采集终端技术参数

2路RS232	数据位可配置5,6,7,8、停止位可配置1,2 校验位可配置None，Even，Odd，Space，Mark、波特率600bps~230.4Kbp 输入电压范围-15V至+15V 最远通信距离：20米、全双工收发器 低输入逻辑阈值-3V、高输入阀值+3V
2路RS485	数据位可配置5,6,7,8、停止位可配置1,2 校验位可配置None，Even，Odd，Space，Mark、波特率600bps~115.2Kbp、最远通信距离：1.2公里、半双工通信 自带失效保护、浪涌保护和静电（4000V）保护 共模电压范围为-7～+12V
4路开关量输入	输入信号低电平：≤1VDC、输入信号高电平：≥20VDC 输入有效频率<10KHz、公认UL认证 工作温度范围-30℃～+80℃
4路模拟量输入	采用12位高精度逐次逼近型AD转换器，获得1/4096的分辨率、轮巡式独立采样 输入精确度1mV测量精度优于0.05% 全量程范围内非线性度误差＜0.1% 输入阻抗小于50Ω、温漂：±25PPM/℃ 工作温度范围-30℃～+80℃
2路CAN总线	完全兼容ISO11898标准；高输入阻抗，允许120个节点； 低电流等待模式，典型电流为370μA； 信号传输速率最高可达1Mb/s； 斜率控制，降低射频干扰（RFI）； 差分接收器，具有抗宽范围的共模干扰、电磁干扰（EMI）能力。
供电DC12-36V	输入电压：DC12~36V、振动频率：52KHz 转换效率：75%~88%、工作温度：-30~80℃ 保护种类：短路/过负载/过电压，自然风冷、符合IEC/EN60335-1（PD3）、可承受5G振动测试，高效率、高寿命和高可靠度 100%满载老化测试电源反向保护、错接保护
工作环境温度	-30℃~+80℃
湿度	≤95%（无凝露）
功耗	＜5W
电流	50mA≦功耗＜200Ma(DC24V额定电压)
材质	金属氧化壳体
无线网络联网（LTE+GSM）	LTE特性： 最大支持non-CA CAT4 支持1.4~20MHz射频带宽 LTE-FDD：最大上行速率50Mbps，最大下行速率150Mbps LTE-TDD：最大上行速率50Mbps，最大下行速率150Mbps GSM特性： 数据下行传输：最大107 kbps 数据上行传输：最大85.6 kbps 编码格式：CS-1，CS-2，CS-3和CS-4 支持通常用于PPP连接的PAP（密码验证协议）协议
有线网络：以太网（公网+专网）	接触阻抗为50毫欧（最大）、绝缘阻抗为500兆欧（最小） 速率：10/100 Mbps自适应； 有1.5KV电磁隔离保护，外壳隔离保护
定位	GPS、北斗双模定位

注1：RS485与RS232共用硬件资源及接线端子，不能同时使用。
