一、直流双电压信号传感器面板介绍

显示面板由4位发光数码管，6只LED指示灯，4只按键组成。

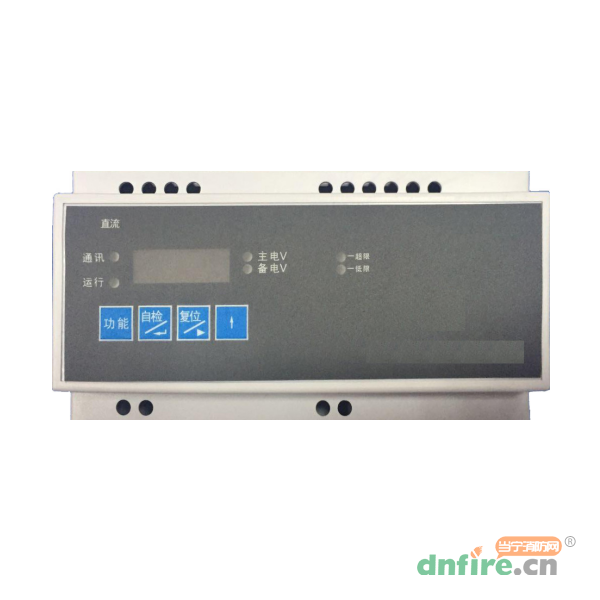

（1）面膜外观图（见产品图）

（2）发光数码管介绍

　　4位数码管，实时循环显示当前主电和备电值。

　　工作状态显示：双电压实时值。

　　参数显示：参数设置和查询。

（3）LED指示灯介绍

　　超限（红）：当发生超限故障（电压超过额定电压110%、电流超过设定的故障上限）时，指示灯就会一直处于亮的状态，直到按下“复位键”时才熄灭。

　　低限（黄）：当信号传感器处于低限故障时（电压低于额定电压85%、电流低于设定的故障下限），其相应的指示灯就会一直处于亮的状态，直到按下“复位键”或故障恢复。

　　通讯（绿）：巡检到该信号传感器时，该灯闪亮。

　　运行（绿）：当系统运行闪亮。

　　主电（绿）：当信号传感器采样主电线路的电压值时，该指示灯会点亮。

　　备电（绿）：当信号传感器采样备电线路的电压时，该指示灯点亮。

（4）按键介绍

　　功能键：用来进行界面切换；

　　自检键：用来进行光自检；

　　复位键：用来复位所有的指示灯及消除音响；

　　↑键：用来进行设置、翻页等操作。

二、直流双电压信号传感器接线说明

　　G1：接被测直流主电电源负极。

　　V1：接被测直流主电电源正极。

　　G2：接被测直流备电电源负极。

　　V2：接被测直流备电电源正极。

　　+24V、-24V：信号传感器供电电源DC24V，由监控器提供（两线型设备取消此接口）485A、485B：信号传感器RS485通讯线，与监控器连接。（两线型设备接口为“L+、GND”，与监控器L+、GND连接，考虑正负极，否则会烧损设备）



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	远大金盾
[名称]	直流双电压信号传感器
[传感器类别]	双电源传感器
