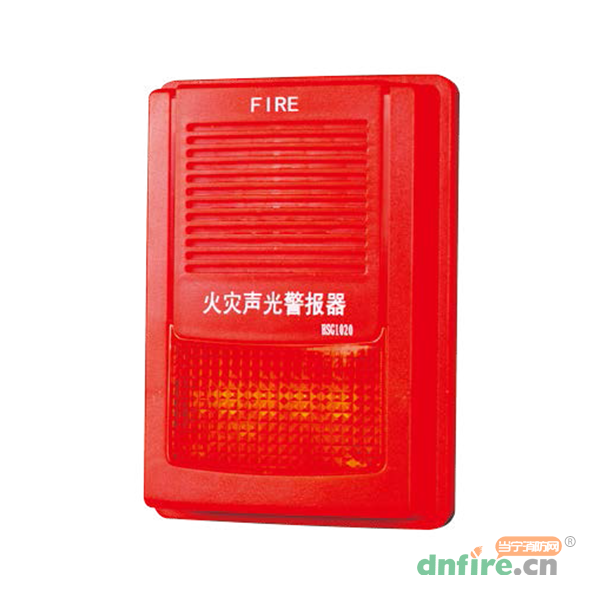

一、HSG1020 型火灾声光警报器基本性能

　　1.HSG1020火灾声光警报器符合《GB26851-2011火灾声和/光警报器》国家标准，并获得CCCF标准认证。产品在外观设计上突出了小巧简约、富有层次感的设计风格，利用透光罩宝石花的结构使内部组件不外露，显得整齐，大方。是火灾报警系统中重要的警报终端设备。

　　2.产品内部增设了“地址”编码模块仓功能，为火灾声光警报器接入楼宇消防系统控制“总线”提供了必要条件。降低了现场施工成本。

　　3.闪光部分采用“食人鱼”牌的超高亮度发光二极管作为光源，发声部分采用高响度压电陶瓷发声喇叭，声调尖雳，有较强的的提示疏散作用。

　　4.安装方式采用与暗埋“86”安装盒相配套的安装方式。较适于壁挂式安装。

　　5.单机工作电流较小，适于直流供电能力较差的工程应用。

二、HSG1020 型火灾声光警报器主要技术指标

项目名称	技术参数
使用环境温度	0 ～ +55℃
使用环境湿度	≤（92 +3/-2）%RH
工作电压范围	DC20 ～ 27V
推荐电压范围	DC22 ～ 26V
工作电流（有效值）	≤ 65(DC24V)mA
闪光视距	≥ 25m
闪光频率	1.2 ～ 1.6HZ
声报警稳定声压级	75 ～ 90dB
声报警变调周期	0.5 ～ 1.0s
声报警从发出到稳定时间	3 ～ 4s
声报警开始发出声压级	≤ 45dB
声报警声压级一致性	≤ 6dB
保护功能	电源防反接
“同址”报警器挂接数量	20 个并联
产品重量	150g
外形尺寸	90mm×130mm×34 mm
编码模块尺寸	68mm×40mm×17mm

 　　

三、HSG1020 型火灾声光警报器安装方法

　　1该产品在户外安装时，应安装在雨水不能流到的地方。建议使用墙内预埋接线盒配套安装，如必须进行明线接线，则用户需自备固定用螺丝钉，本产品自带M4×20的标准螺丝钉，明装线缆可通过警报器上下进线敲落孔接入警报器。

　　2本产品安装处应距天花板200mm以上，以便留出拆卸时工具操作空间。

　　3安装应满足国家有关消防设备安装工程规范，特别指出该产品不应安装在阳光直射或有强光的地方，以免报警时看不到闪光。

　　4具体安装方法为用一字小改锥按照包装盒上的示意图将底板和警报器上壳分离，将DC24V直流电接入标有“+”“-”的两个输入端子，对其工作状态进行测试。

　　5完成测试工作后，将预埋线盒里引出的供电线从底板贴近墙体的一面穿过底板上的矩形窗接到警报器“+”“-”两个端子上。然后将卡挂在本产品底座内腔的螺钉取出。在警报器底板上可以看到两个互为900的椭圆孔，通过该两孔将底板同墙内预埋接线盒固定孔用螺丝钉固定连接。

　　6底板安装完毕后，将底板下方凸出的长方条插入警报器下部内嵌的卡槽中，然后适度挤压警报器上部以使底板上部的止退勾嵌入上壳上部内嵌的卡槽内（当听到咬合声表明警报器已经安装到位）。　

四、HSG1020 型火灾声光警报器使用方法和调试

　　1首先定义不加装“地址”编码模块的本产品为A型，加装“地址”编码模块的本产品为B型

　　2控制总线输入端子S1和S2：对于B型火灾声光警报器设置S1、S2接线端子，通过此端子将本产品无极性的接入火灾探测报警系统的总线中。

　　3选择“短路子”：使用S1和S2两端子时必须配合“短路子”的调整，对于装有S1和S2端子的本产品，“短路子”

　　应处于状态；没有安装S1和S2端子的本产品，“短路子”应处于状态。该产品出售后，本公司已根据有无

　　“地址”编码模块选择好了“短路子”状态，用户在使用时请依照本条提示进行核查或更改状态，若“短路子”状态同本条提示相反，则该产品将完全不能工作。

　　4“＋”“－”端子：通过该对端子可将标称为DC24V的直流电接入该产品中，需说明的是；若误将DC24V直流电接反，本产品将不能工作，只有调整接线极性后，才能顺利工作。

　　5 CON控制端子：对于B型火灾声光警报器，该端子同相邻的“－”端子组成向A型火灾声光警报器的供电的输出端子，该对端子上可“并联”多支A型火灾声光警报器（并联数量参看B型警报器内部编码模块的带载能力）。“CON”端子相当于输出供电“＋”端子，该端子应接A型火灾声光警报器的“＋”端子，通过“CON”端子、“－”端子相连的其它A型警报器同该B型警报器具有相同的“地址”编码，同时受控工作

　　6“地址”编码拨码器：在B型火灾声光警报器的编码模块仓内，装有总线控制“地址”编码模块，在编码模块外露的位置上装有6位或8位拨码开关，在将火灾声光警报器固定墙壁上之前，请用户将拨码位置调好。

五、HSG1020 型火灾声光警报器运行和维护

　　1本产品工作时，其闪光部分发光很强，提醒观察者不要直视其发光部分，注意保护眼睛。

　　2本产品发声部分工作时，声音非常尖利，在调试状态下发声应注意不要惊吓他人，特别是儿童、老人、孕妇、精神病患者等。

　　3如因产品质量问题导致用户不能正常使用该产品，请速与本公司联系，我们将尽快为您解决使用中遇到的各类问题。

　　4如用户需将地址编码模块放入HSG1020产品内，应事先与我公司市场部联系以确定联线方式和防电磁干扰方案。

　　5本产品不应长期置放于含有有机挥发气体的环境中。

　　6本产品不具备防暴功能，严禁安装在有可燃气体的环境中。

　　7因技术发展的需要，本公司保留未经通告而变更上述电器参数、外观尺寸及使用说明的权利。

　　8诚恳的感谢各界用户使用豪沃尔公司声光警报器产品，但请求用户不要将警报器背后的铭牌或条码撕去，以便今后维修查档使用。
