一、LD-FM6021常开模块介绍

　　LD-FM6021常开模块采用单片机和智能软件，特殊防潮技术，表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。LD-FM6021与我公司防火门监控器配合使用，连接双扇常开防火门，控制门关闭和上传门状态信息。经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB29364-2012《防火门监控器》、GB/T19001-2008《质量管理体系要求》检验和审核，符合型式检验要求。

二、LD-FM6021常开模块特性

　　1、二总线，无极性。

　　2、电源线，有极性。

　　3、占一个地址点，采用电子编码方式编址。

　　4、有2路有源输出DC24V/0.35A，用于接左右门电磁释放器或电动闭门器，可通过编制器设置启动不输出或启动输出，可配接给电输出脉冲式闭门器（24V/0.8A）。

　　5、有4路无源输入，2路为门开到位输入，2路为门关到位输入，分别接左右门门磁开关输出信号。

　　6、四个指示灯：从左到右，红色指示启动，红色指示反馈，绿色指示工作，黄色指示故障。

　　7、连接线非正常断路或短路时，模块返回故障信号。

　　8、模块根据防火门监视器国标进行动作和反馈，可接双门或单门，双门时第1路为左门，左右门间有动作逻辑：右门比左门延迟6秒启动。

三、LD-FM6021常开模块主要技术指标



内容	技术参数
类型	防火门监控模块
指示灯	红色启动指示、红色反馈指示、 绿色工作指示、黄色故障指示
工作电压	电源总线：DC 18V ～ 26V  二总线：DC 14V ～ 24V
工作电流	电源线：＜ 2.0mA（静态） 二总线: ＜ 0.7mA
输出信号参数	2 路有源：DC 24V/1.1A
输入信号参数	4 路无源开关量信号输入
工作环境温度	-40℃～ +55℃
工作环境相对湿度	≤ 95%〔(40±2)℃，无凝露〕
安装方式	配合本公司LD60(ED) 底座安装使用采用插拔式结构，安装方便
最大外形尺寸	长85mm× 宽37mm× 高85mm
重量	0.1Kg±0.01Kg

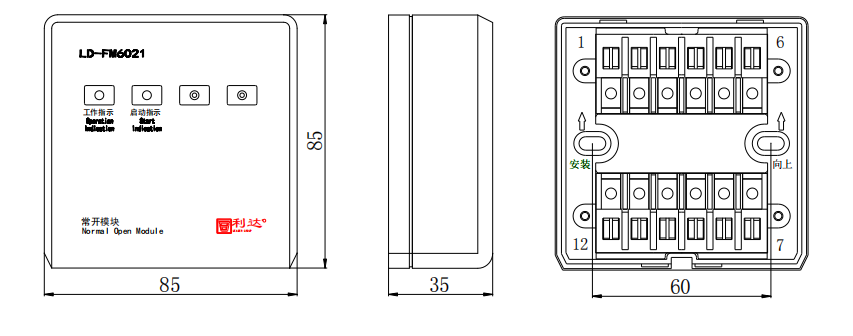

四、LD-FM6021常开模块外形结构示意图

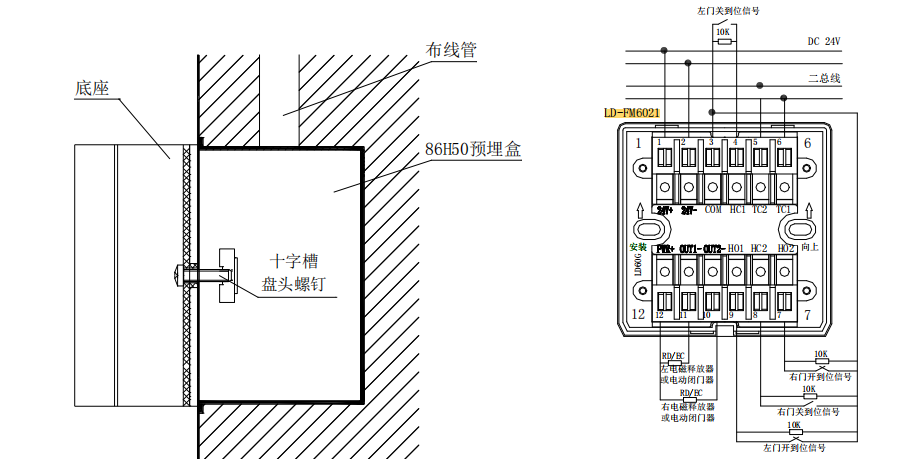

五、LD-FM6021常开模块接线示意图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达消防
[型号]	LD-FM6021
[名称]	常开模块

利达消防官方防火门监控系统接线图 2020-09-17

LD-FM6021利达防火门监控常开模块接线图 2020-09-14
