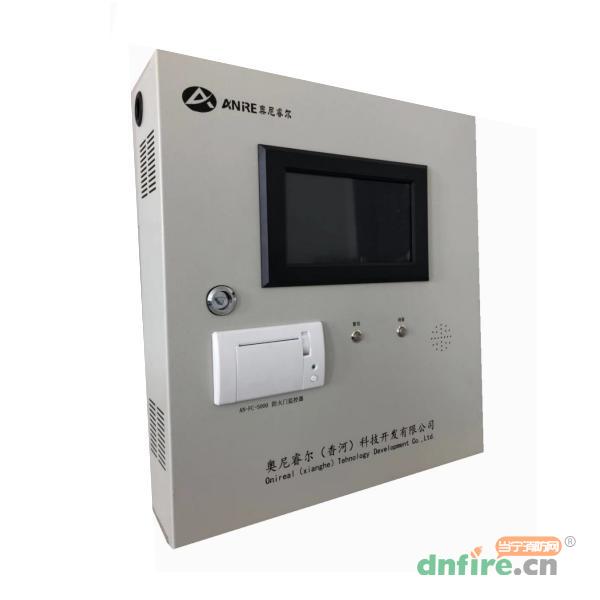

一、AN-FC-5000防火门监控器概述
AN-FC-5000防火门监控器是严格按照国家标准GB29364-2012《防火门监控器》的具体要求来生产制造的，与防火门监控分机，一体化门磁开关、防火门监控模块、电动闭门器或电磁释放器组成防火门监控系统，可手动或自动（联动信号）对常开防火门进行关闭，对常闭防火门进行状态监视，并将状态信息反馈至消防控制室，监控器采用CAN通讯技术，两总线（电源+通讯）技术，保证了系统运行稳定可靠，数据时实传输，同消防报警主机之间通过RS232或RS485端口实现协议智能联动，改变了传统的干接点联动模式，降低了施工及后期的维护成本，被广泛应用于建筑物中如：车站、工厂、医院、学校、场馆等场所。
二、AN-FC-5000防火门监控器产品功能
1、显示功能
显示防火门的打开，关闭及故障状态
监控器可以通过防火门监控模块来检测电动闭门器，电磁释放器及一体化门磁开关等装置的反馈信号，来判断防火门的开闭状态，根据定义正常设定状态来判断门故障状态。
2、控制功能
具有对防火门开闭状态控制功能
监控器通过防火门监控模块对电动闭门器，电磁释放器发出控制指令，使对应的防火门关闭
3、联动功能
监控器通过RS232(RS485)端口，同消防主机联网，接受火警信号，根据预设的逻辑预案对电动闭门器，电磁释放器等装置发出控制指令，关闭相应的防火门。
4、故障报警功能
监控器与防火门之间的通讯线或防火门发生故障时，监控器发出故障报警信号，点亮故障指示灯，发出故障报警音响，同时在液晶屏上指示故障的防火门地址
5、电源管理功能
主备电之间实现自动无间隙却换，对备用电池进行充电及保护。
6、事件记录功能
监控器可记录防火门的状态信息（包括地址、开、闭和故障状态、时间）、火灾报警、启动、复位操作事件，用户可以通过液晶屏进行事件查询，记录容量可达10000条
三、AN-FC-5000防火门监控器产品特点
采用can两总线通讯方式，采用嵌入式系统，可现场编程；
输出回路可通过监控分机灵活扩展，2通讯CAN回路，每回路可以带32台分机，每台分机可以配接128个独立地址编码终端模块，通讯最大容量为4096组防火门；
采用非开放式的运营模式，系统内自行管理，对外单向传送信息；
分布式控制集中供电的系统架构，给系统终端设备提供DC24V安全电压供电，有效的保证系统的稳定性，安全性；
系统实时监测所有防火门的工作状态和故障报警信息，并将工作状态传输给消防控制室监控器LCD彩色显示。
四、AN-FC-5000防火门监控器技术参数
| 型号 |
AN-FC-5000 |
| 名称 |
防火门监控器 |
| 品牌 |
奥尼睿尔 |
| 输入电源 |
消防专用电源AC220/50Hz |
| 输入功率 |
150W |
| 输出电压 |
DC24 |
| 输出电流 |
5A |
| 备用电源 |
DC24V/10Ah |
| 总线通信方式 |
2路CAN总线，2路2总线 |
| 通信线 |
NH-RVSP-2x1.5mm2 |
| 打印功能 |
微型热敏打印机，汉字打印 |
| 存储报警记录 |
≥200000条 |
| 显示功能 |
全中文LCD图形显示LED指示 |
| 通信距离 |
可靠通信1500m,超过1500m可通过分机延长及扩展执行机构容量 |
| 输出接口 |
1路标准R485接口，连接线≤500m，采用RVS2×1.0mm²双绞线 |
| 1路标准R232接口，连接线≤15m，采用RVVP3×0.3mm²屏蔽线 |
| 1路控制输出，输出为连续无源常开点 |
| 输入接口 |
1路无源开关量信号 |
| 报警功能 |
声、光报警，显示报警地址和故障类型 |
| 密码功能 |
设有3个操作级别，适用于不同级别操作人员分级操作 |
| 防护等级 |
IP41 |
| 海拔高度 |
＜4500m |
| 环境温度 |
-10℃~+70℃ |
| 环境湿度 |
相对温度≤95% |
五、AN-FC-5000防火门监控器选型表
| 产品型号 |
规格 |
容量 |
产品尺寸 |
安装方式 |
| AN-FC-5000/1 |
A1000 |
400 |
420×380×140mm |
壁挂 |
| AN-FC-5000/2 |
A2000 |
1024 |
420×380×140mm |
壁挂 |
| AN-FC-5000/3 |
A3000 |
2048 |
420×380×140mm |
壁挂 |
| AN-FC-5000/4 |
A4000 |
4096 |
420×380×140mm |
壁挂 |
