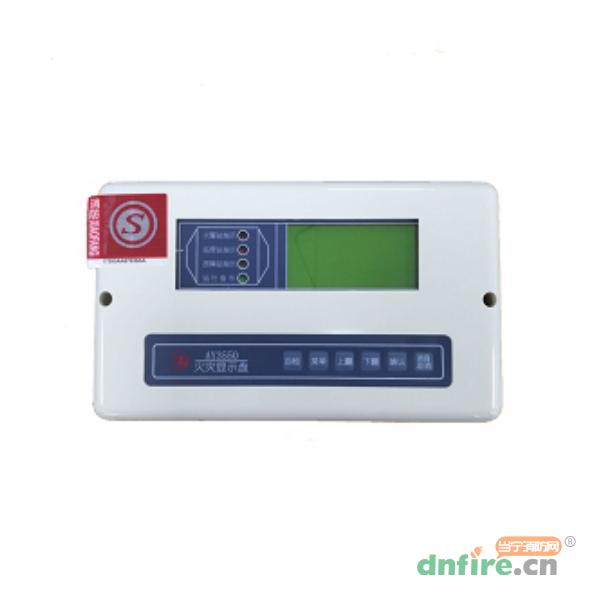

一、AY3550火灾显示盘功能作用

　　·连接在火灾报警控制器的信号总线上。

　　·将火灾报警控制器的火警、故障和监管等显示信息在设定的区域进行重复显示，达到不在消防监控中心也能读到上述信息内容的目的。

二、AY3550火灾显示盘特点

　　·可显示多个回路设备的信息。

　　·采用回路信号总线连接方式进行通讯，不需单独通讯接线。

　　·采用128×64点阵汉字液晶显示。

　　·具有火警、监管、故障和运行状态指示灯。

　　·每台火灾显示盘可储存300个设备的信息。

　　·具有消音/取消、自检、菜单、确认和上、下翻等功能按键。

　　·具有声响功能。

　　·具有自检功能。

　　·编码型，占用火灾报警控制器中回路单元一个编址点，通过操作自身菜单进行设置编码，编址点在1-255范围内可设。

三、AY3550火灾显示盘技术参数

型号	AY3550
名称	火灾显示盘
监视电流	≤15mA
工作电流	≤30mA
工作电压	DC18-28V
环境温度	-10~50℃
环境湿度	≤95%RH
外形尺寸	225*134*51mm

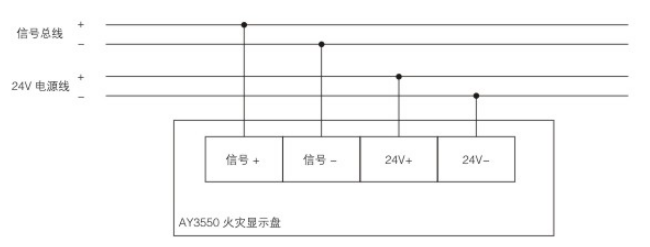

四、AY3550火灾显示盘接线示意图



五、AY3550火灾显示盘安装方式

　　·拧下上盖两侧螺丝。

　　·将连接线从底座的方孔内引入，用四个螺钉把底座固定在墙上。

　　·将连接线分别接在相应的端子上。

　　·把上盖用两个螺丝钉固定在底座上。

六、AY3550火灾显示盘布线要求

　　·信号总线的布线要求同JTY-GD-AY3880光电感烟火灾探测器。

　　·24V电源线宜采用截面积≥2.5mm²多芯铜导线。

七、AY3550火灾显示盘注意事项

　　·单个回路所连接的火灾显示盘的数量应不超过20台。

　　·火灾显示盘的工作电源不能低于18V。

　　·应根据使用火灾显示盘的数量来配置外控电源及24V电源线的截面积。
