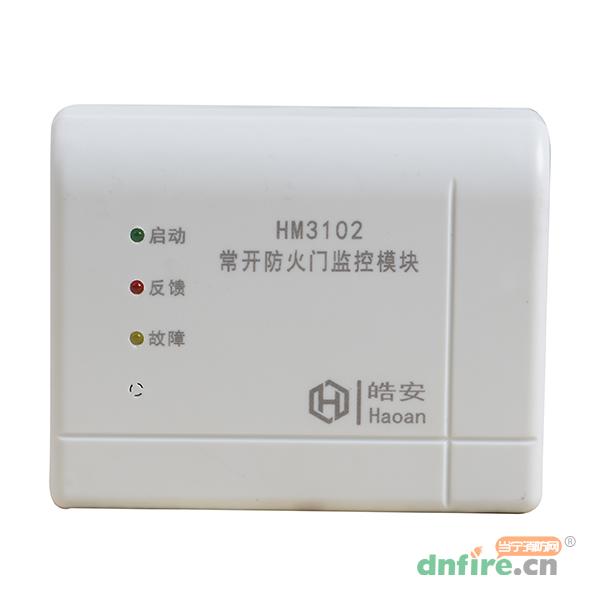

一、HM3102常开防火门监控模块概述

　　HM3102常开防火门监控模块是一种总线制控制接口设备，符合国家标准GB29364-2012《防火门监控器》要求。该模块用于控制电动闭门器，同时监视防火门的状态，适用于双开门。

　　HM3102常开防火门监控模块具有两个连续的编码地址，最大地址为200。一个模块只需要编一个地址，第二个地址由模块自动生成，第二个地址为第一地址加1。

　　HM3102本产品采用插拔式结构，方便施工安装，外形大方美观。

二、HM3102常开防火门监控模块特点

　　1. 总线、24V电源采用二总线，无极性连接；

　　2. 内置高性能微处理器；

　　3. 准确区分24V电源、输入反馈线、输出线状态；

　　4. 总线和24V电源之间完全隔离设计；

　　5. 软硬件滤波技术，提高模块的抗干扰能力；

　　6. 采用新插拔式结构，接触可靠，方便安装、更换，便于施工。

三、HM3102常开防火门监控模块技术参数

　　1. 总线协议：H1协议

　　2. 工作电压:

　　总线工作电压：总线24V（15V～28V脉冲电压）

　　电源工作电压：DC20V～DC28V

　　3. 工作电流：

　　1）总线工作作电流：≤3mA2）电源不工作电流：≤1.0mA

　　3）电源工作电流：≤175.0mA

　　4. 线制：

　　总线：二线制，无极性24V电源：二线制，无极性

　　5. 编码方式:电子编码，编码地址码不大于200

　　6. 模块的状态指示：

　　1)正常监视状态：反馈指示灯(红色)周期性闪亮

　　2）故障状态：故障指示灯(黄色)常亮

　　3）输入反馈状态：反馈指示灯(红色)常亮

　　4）启动状态：启动指示灯(绿色)常亮

　　7. 使用环境:温度-10℃～+55℃相对湿度≤95%RH，不凝露

　　8. 颜色:白色

　　9. 重量:170g

　　10. 外形尺寸：108.0mm×86.0mm×38.5mm

四、HM3102常开防火门监控模块安装接线

　　接线端子说明：

　　B+、B-：总线输入接口，用于模块与防火门监控器通信和参数设置，无极性。

　　D1、D2：DC24V电源输入接口，用于模块有源输出和模块检线供电，无极性。

　　RET1-C、RET1-G：防火门关门到位信号输入接口1，实现输入检线和确认是否关门到位。

　　RET1-O、RET1-G：防火门开门到位信号输入接口1，实现输入检线和确认是否开门到位。

　　OUT1、RET1-G：防火门电动闭门器有源输出接口1，OUT1接正，RET1-G接负。

　　RET2-C、RET2-G：防火门关门到位信号输入接口2，实现输入检线和确认是否关门到位。

　　RET2-O、RET2-G：防火门开门到位信号输入接口2，实现输入检线和确认是否开门到位。

　　OUT2、RET2-G：防火门电动闭门器有源输出接口2，OUT2接正，RET2-G接负。

　　COM、ON：无源输入接口。

　　备注：接口1对应编码的第一个地址，接口2对应第一个地址加1的地址。

　　现场接线时需要在反馈输入端各接1/4W5.1K反馈电阻，反馈电阻应接在被控设备端。

　　注：如果终端设备开关检测内部已并联5.1K电阻，则不需要外接反馈电阻。
