一、凯德GS-MOD8043输入模块产品概述

　　GS-MOD8043输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。模块检测到设备动作后，通过信号二总线上传给控制器，并可通过控制器来联动其它相关设备。输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。

　　GS-MOD8043输入模块，主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。模块检测到设备动作后，通过信号二总线上传给火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备。

　　微型化设计，节约空间，适合集中安装（符合当前新设计规范需求）

　　轨道安装和表面安装两种安装方式

　　无源输入触点，可现场设为常闭或者常开

　　电气隔离的输入检测

　　能传递正常、反馈、故障三种模块状态给控制器

　　电子编码，方便现场改写

　　2线制，总线供电

　　低功耗

　　UL认证

二、GS-MOD8043输入模块模块主要技术参数

型号	GS-MOD8043
工作电压	总线24V  允许范围16V～28V
电流	监视电流≤0.24mA 动作电流≤0.5mA
线制	与控制器的信号二总线无极性连接
输入方式	常开检线时线路发生断路（短路视为反馈信号）、常闭检线输入时线路发生短路（断路视为反馈信号）， 模块将向控制器发送故障信号（模块向控制器发送反馈信号）
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～252之间任意设定
使用环境	温 度：0℃～+49℃ 相对湿度：≤95%，不凝露
外壳防护等级	IP30
外形尺寸	78mm×45.3mm×28.5mm
执行标准	GB16806-2006、UL864、NFPA[70,72]

三、GS-MOD8043输入模块结构特征、安装与布线

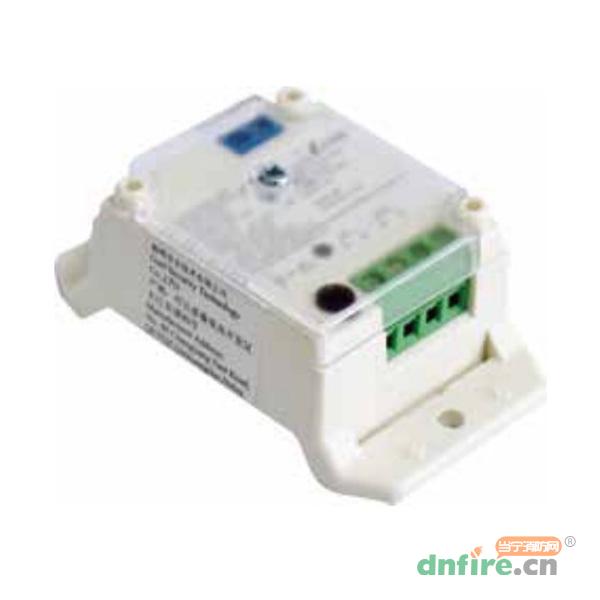

　　模块外形示意图如下图：

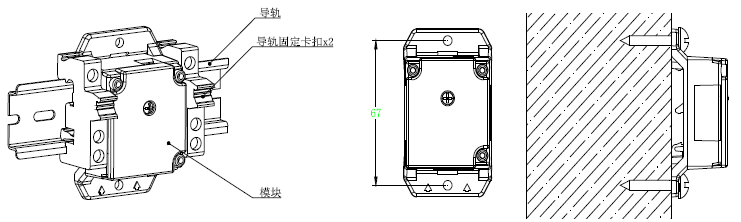

　　模块采用导轨安装及普通安装方式，安装孔距为67x40.5mm，安装示意图如下：

　　模块端子示意图如下：

　　接线说明如下：

　　Z1、Z2：接控制器两总线，无极性；

　　I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入；

　　CODE：与电子编码器总线连接。

　　布线要求：

　　信号总线Z1、Z2采用RVS型双绞线，截面积≥1.0mm²；I、G采用RV线，截面积≥1.0mm²。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

四、GS-MOD8043输入模块接线

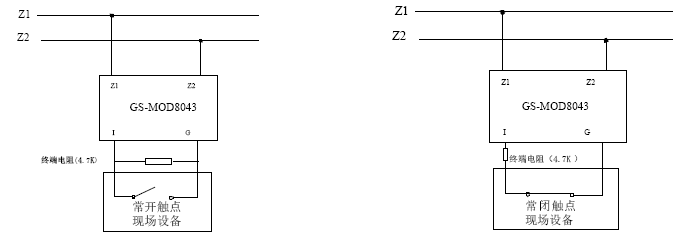

　　模块与具有常开无源触点的现场设备连接方法如下图左所示，模块输入检线方式为常开检线。模块与具有常闭无源触点的现场设备连接方法如下图右所示，模块输入检线方式为常闭检线。
