一、TS-FHM-5000T防火门监控器产品特点

　　采用具有自主知识产权的TC-BUS总线通信协议，实现可供电的大电流无极性二总线通信，不需外加电源，具有经济、布线方便、抗干扰性强、驱动能力强的特点；

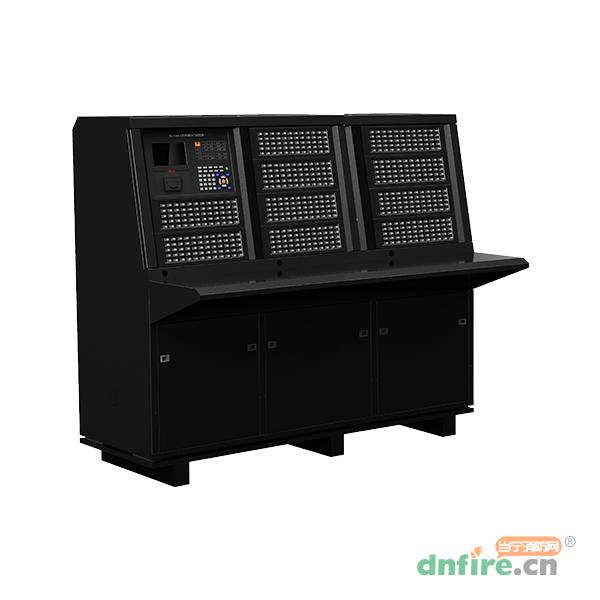

　　标准琴台式结构，模块化设计；

　　最多可配置20块60键的总线盘，可直接控制总线上的防火门；

　　火警和故障输出各1路；

　　可灵活配置回路数，配置局域联网系统组成大型防火门监控系统；

　　屏蔽、故、障反馈等信息的快速上传，上传时间小于1s；

　　超宽范围工作电压，最高可达AC420V；

　　采用智能供电管理，具有备电充放功能及完善的保护功能；

　　全功能键盘，支持拼音、数字、字符、特殊符号等输入，操作便捷；

　　大容量，最多可控制20个回路，每个回路最多252个地址点，总容量达到5040点；

　　7英寸彩色大屏幕液晶显示器，全汉字操作菜单，信息显示直观；

　　联网功能，实现火警信息、联动信息的组网传输和操作，可外接图形显示装置等设备；

　　极强的现场编程能力，支持联动关系预编程和现场下载；

　　完善的系统防护设计，具有短路、断路、过流及抗雷击保护，运行更稳定；

　　支持TTS功能，以中文语音的方式播放信息。

二、TS-FHM-5000T防火门监控器性能参数

内容	技术参数
型号名称	TS-FHM-5000T防火门监控器
主电电源	额定电压AC220V
	宽电压范围AC176V～AC420V 可接入
备电电源	2块 12V/7Ah 蓄电池
总线电压	总线16V～28V
总线电流	标准回路卡最大输出电流0.6A
容 量	每个回路最多可挂接252个现场总线设备，20个回路总容量达到5040点
液晶规格	800×480，7英寸彩色液晶屏
打印机	微型热敏打印机
外形尺寸	1050mm×912mm×1306mm（长×宽×高）
重 量	150kg
使用环境	温 度：0℃～+40℃
	相对湿度≤95%，不凝露

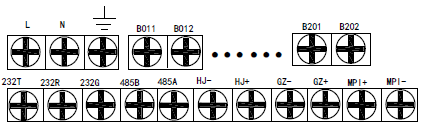

三、TS-FHM-5000T防火门监控器安装接线

　　L、N、地线：交流220V电源（地线为保护地线）。

　　GZ+、GZ-：故障信号输出，DC24V有源输出，最大输出电流150mA。

　　HJ+、HJ-：火警信号输出，DC24V有源输出，最大输出电流150mA。

　　485A、485B：RS485总线接口。

　　232G、232R、232T：RS232总线接口。

　　BN1、BN2（N=01～20）：标准无极性二总线接口。

　　MPI+、MPI-：局域联网总线接口

　　注意：MPI+、MPI-联网总线有极性，需要与联网卡上的接线端子的正负极严格对应连接。
