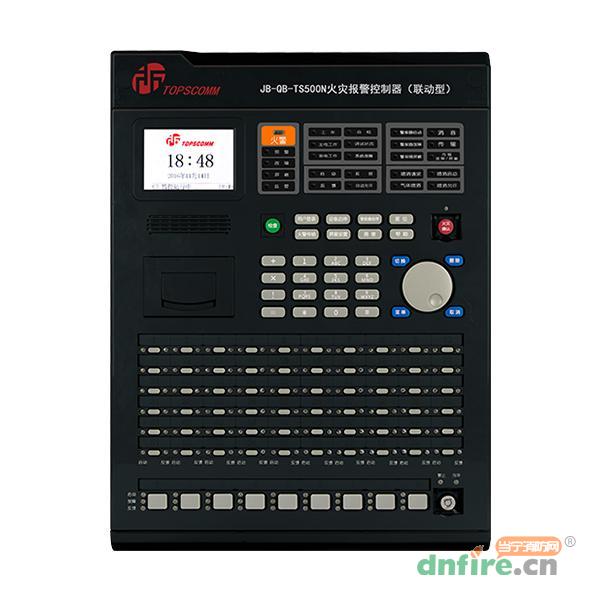

一、JB-QB-TS500N火灾报警控制器（联动型）产品特点

　　采用自主知识产权的TC-BUS通信协议，实现可供电的大电流无极性二总线通信，具有经济、布线方便、抗干扰性强、驱动能力强的特点；

　　信息快速上传机制，报警时间小于1s；

　　超宽范围工作电压，最高可达AC420V；

　　采用智能供电管理，具有备电充放电管理功能及完善的保护功能；

　　全功能键盘，支持拼音、数字、字符、特殊符号等输入，操作便捷；

　　配置一块60键的总线制操作盘，可控制总线上的外控设备；

　　配置一块两线制9路输出的直接控制盘，用于控制消防系统的重要设备；

　　内置浪涌保护器件，减少雷击浪涌引起的设备损坏；

　　局域联网功能，实现对火警信息、联动信息的组网传输和操作；

　　极强的现场编程能力，支持联动关系的预编程和现场下载；

　　具有预警功能，提高报警可靠性；

　　支持TTS功能，以中文语音方式播报各种信息；

　　可直接通过总线配接火灾显示盘、声光警报器。

二、JB-QB-TS500N火灾报警控制器（联动型）性能参数

内容	技术参数
型号名称	JB-QB-TS500N火灾报警控制器（联动型）
主电电源	额定电压AC220V/50Hz;电压范围AC176V～AC420V
备电电源	6V/10Ah×2节铅酸电池
容量	最多可挂接504个节点设备，最大输出电流1.2A
液晶规格	320×480图形点阵彩色液晶屏
外形尺寸	420.0mm×320.0mm×75.0mm
使用环境	温度：0℃～+40℃
	相对湿度≤95%，不凝露

三、JB-QB-TS500N火灾报警控制器（联动型）接线方法

　　地线、N、L：交流220V电源输入，其中地线为保护地线；

　　B11、B12：TC-BUS-PDC总线回路1；

　　B21、B22：TC-BUS-PDC总线回路2；

　　+24V-：对外24V电源输出（电流≤300mA）；

　　+HJ-：火警信号输出，有火警信号产生时，持续24V电压输出，最大输出电流150mA；

　　+GZ-：故障信号输出，有故障信号产生时，持续24V电压输出，最大输出电流150mA；

　　On1、On2（n=1～9）：直控盘控制信号九路输出；

　　T、R、G：RS232接口；

　　+MPI-：TC-BUS-MPI总线。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-QB-TS500N
[品牌]	青岛鼎信消防
[安装方式]	壁挂式
[系统型式]	联动型
[最多回路]	2回路
[最大点数]	504点
[显示屏规格]	320×480图形点阵彩色液晶屏
[尺寸]	420.0mm×320.0mm×75.0mm
