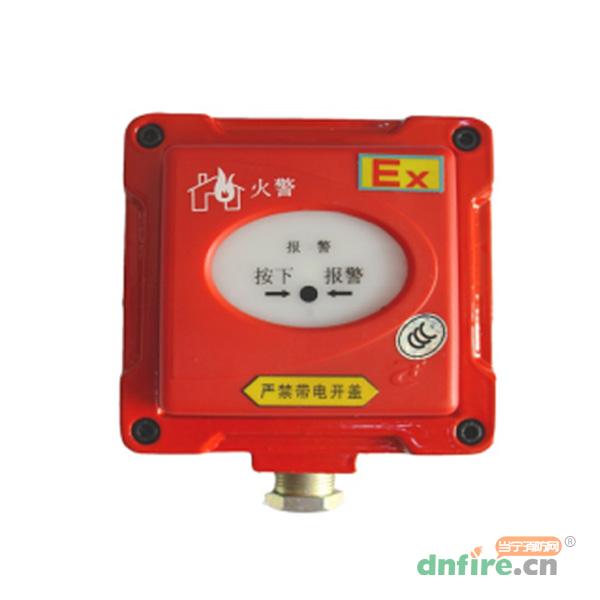

J-SAB-M-PA1231型防爆非编码手动火灾报警按钮
品       牌:
证       书:
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 平安
进入品牌页
关注

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、J-SAB-M-PA1231型防爆非编码手动火灾报警按钮概述

  J-SAB-M-PA1231为防爆型手动火灾报警按钮,能同各类火灾报警控制器或其它控制器配合使用,防爆手动报警按钮安装于易燃易爆场所的公共区域,当人工确认火灾事故发生后,按下按钮上的有机玻璃片,手动报警按钮将报警信号通过探测总线传输给报警控制器,报警控制器发出声光报警信号。该按钮采用隔爆的防爆设计方式,可以直接与PA1000系列火灾报警控制器配套使用。J-SAB-M-PA1231为N+1线制,按钮结构设计合理,造型美观,有效抵御灰尘污染和潮湿空气影响。本产品符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准,防爆等级达到ExdⅡCT6,适用于石油化工、油库等易燃易爆场所火灾的人工辅助报警,并经国家指定的检验单位检验合格,取得了防爆合格证书。

二、J-SAB-M-PA1231型防爆非编码手动火灾报警按钮技术参数

型号 J-SAB-M-PA1231
防爆标志 ExdⅡCT6 DIPA21TA,T6 报警电流 10mA(瞬时)
温度范围 —20℃~50℃ 工作电压 24V,无极性
湿度范围 小于95% 外型尺寸 140×123×59mm
大气压力 80~110Kpa 安装尺寸 95mm
线  制 N+1线制 重  量 1.29Kg
监视电流 0.06mA 外壳防护等级 IP66

三、J-SAB-M-PA1231型防爆非编码手动火灾报警按钮安装与布线

  ◆安装:根据现场情况可分为壁式安装和立柱式安装。

  1.根据现场情况用M6膨胀螺钉或M6螺钉将按钮防爆外壳向上固定在墙壁上。一般要求按钮底部距地面高1.5m。

  2.钢管布线:防爆进线口为M22×1.5螺纹,探测总线宜采用电缆外径6~8mm,截面积≥1.5mm²的电缆,用镀锌管或BNG15×700防爆挠管连接。

  3.电缆布线:连接电缆外径为6~8mm,截面积≥1.5mm²橡塑电缆,电缆进线口用防爆封口螺帽锁紧。

  4.立式安装须用专用立柱在地面上固定,其它安装步骤与壁式安装相同。

  5.对于在室外环境下使用的按钮还配有按钮防雨箱。

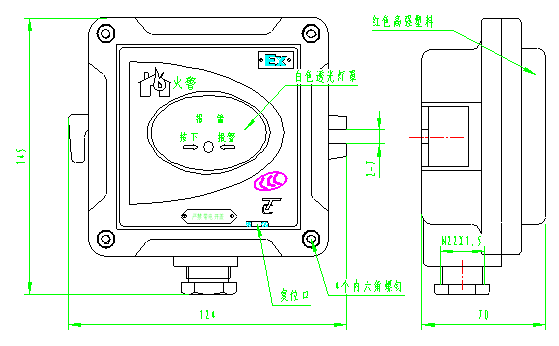

J-SAB-M-PA1231型防爆非编码手动火灾报警按钮

  ◆按钮的布线:松开按钮防爆盖上四个内六角固定螺丝,打开按钮的隔爆腔。按现场工作要求选用四种接线方式之一。按图接线。Ⅰ干触点式,Ⅱ高低电位式,Ⅲ回答式,Ⅳ巡检式。本系统总线回路采用N+1线制。接线时两根探测总线按极性分别压接在按钮线路板的V,D端。连线接好后,将按钮的防爆盖上好,防爆面紧固螺钉应均匀拧紧。布线要求:要求线间、线与大地间绝缘阻抗大于20MΩ,探测总线回路单根线路电阻小于20Ω。

  ◆开通调试:在确保线路连接准确无误的情况下方可上电开通调试,对控制器上电后,进行记录操作(详见控制器使用说明),核查登记记录,通电监视状态下,20-30秒后正常时可看到确认灯微闪亮5秒1次,报警时确认灯高闪亮,闪亮周期为1秒10次左右。无误后即可进行报警模拟试验。  注:(1)按钮若未登记,则不能报故障和火警。  (2)登记结果断电保持,不受掉电影响。

  ◆按钮的复位:J—SAB—M—PA3231型防爆手动火灾报警按钮为压下式代自锁,需要人工报警时,母指放在按下标记处,用力按下白色透明灯罩,红灯亮报警,按钮即可向报警控制器发出报警信号。如需对已按下的按钮进行复位操作,,按图示用小“一”字螺刀压下复位口内块,白色透明灯罩复位即可,此结构方式具有很好的防误动性及可恢复性特点。

四、J-SAB-M-PA1231型防爆非编码手动火灾报警按钮注意事项

  1、严禁在易燃易爆场所带电拆卸。

  2、安装时不要损伤防爆面,并保持其清洁。防爆面紧固螺钉应均匀拧紧,注意防爆面不要夹杂导线或其它异物。

  3、探测总线应与强电磁场导体分开敷设,如无法避开,探测总线电缆应采用带屏蔽线的铠装电缆,并确保屏蔽线接地良好。

  4、长期使用要定期检测按钮的性能是否完好,如失效或损坏时要由专业人员进行维修。

商品属性
[工作电压] 24V,无极性
[防爆标志] ExdⅡCT6 DIPA21TA,T6
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 140mm×123mm×59mm
[防护等级] IP66
[重量] 1.29Kg
[品牌] 平安
[型号] J-SAB-M-PA1231
