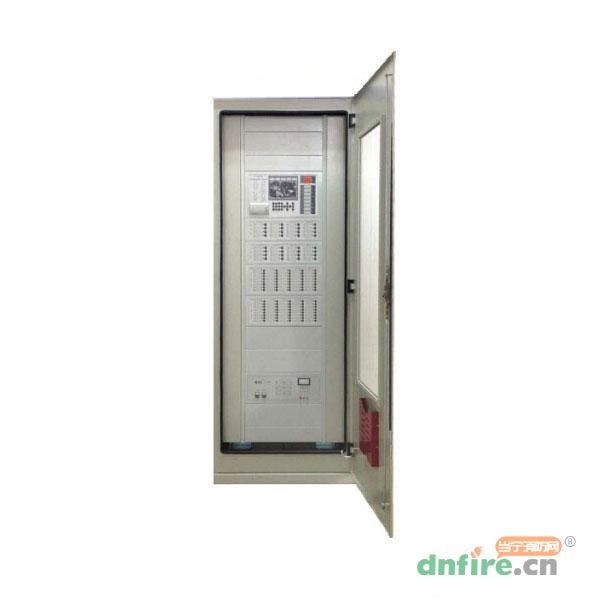

一、JB-TG-SL-M6000/G柜式火灾报警控制器(联动型)概述

　　JB-TG-SL-M6000/G柜式火灾报警控制器(联动型)是最新研制成功的二总线智能化火灾报警控制器，JB-TG-SL-M6000火灾报警控制器(联动型)为主型产品，JB-TG-SL-M6000/G火灾报警控制器(联动型)为分型产品，两种火灾报警控制器(联动型)的区别在于柜体尺寸的不同，控制器的其它配置完全相同，其性能符合国家标准GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的相关要求。
　　JB-TG-SL-M6000/G火灾报警控制器在系统的设计时充分考虑了多机联网的应用，控制器之间采用对等式无主从的网络架构，在任何一台控制器上均可以看到其它控制器的信息，为系统的调试及维护工作提供便利，控制器之间采用CAN(ControlAreaNetworks)Bus现场局域通讯总线，具有极强的抗干扰性能，可广泛应用于冶金、石化、电力、交通等环境复杂恶劣的工业场所。

二、JB-TG-SL-M6000/G柜式火灾报警控制器技术参数



工作电源	AC 220V(+10%/-15%)50Hz
最大功耗	960W
外供直流电源	DC24V/30A
单台总线回路数量	16回路
单台总线设备容量	每回路198个点，共3168点
单台直制输出点数	40点
单台气体灭火区域数	8个区
工作环境温度	-10℃～40℃
工作环境相对湿度	≤95%RH(40℃±2℃)
储存温度	不低于-25℃
备用电池	12V/38AH电池(两节)
外形尺寸	主型：600mm×500mm×1860mm 分型：800mm×600mm×2260mm
重量	主型：170±1kg 分型：226±1kg



三、JB-TG-SL-M6000/G柜式火灾报警控制器系统容量

　　1、探测回路数和容量(单机)：16个回路，每个回路99个探测器+99个模块
2、联动控制盘(单机)：
a、主控单元专线控制：8点
b、SL-M6018专线联动控制盘(16点)：2块，共计32点
c、SL-M6017总线联动控制盘(40点)：2块，共计80点
3、气体灭火分区数(单机)：8个
4、火灾显示盘数量（单机）：64台
5、网络控制器数量：64台

四、JB-TG-SL-M6000/G柜式火灾报警控制器单机配置



单元名称	数量	功能
SL-M6010主控显示盘	1	操作及显示
SL-M6011G电源模块	1	电源转换、输出及管理
SL-2430消防电源	1	每个可提供DC24V/30A的电源，供外设使用
SL-M6013/A灭火及显示单元模块	1	可配接2个气体灭火控制器
SL-M6013/B灭火及显示单元模块	1	可配接64个火灾显示盘
SL-M6014联网模块	1	控制器组网
SL-M6015 16路专线控制模块	3	配接两线专线监控模块
SL-M6016 探测总线模块	4	每单元4个总线回路
SL-M6017 总线联动控制盘	2	每盘可控制40个控制模块的状态并能接收其反馈信号
SL-M6018 专线联动控制盘	2	每单元可控制16个专线模块的状态，并能接收其反馈信号

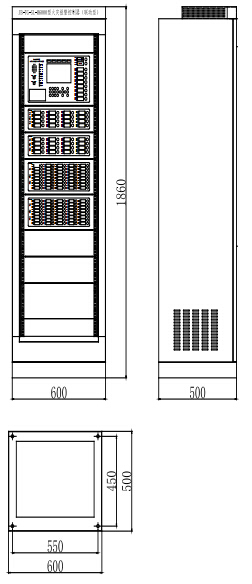

五、JB-TG-SL-M6000柜式火灾报警控制器柜体尺寸及安装示意图

JB-TG-SL-M6000柜式火灾报警控制器柜体尺寸图

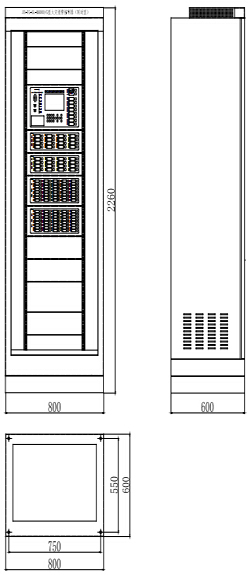

六、JB-TG-SL-M6000/G柜式火灾报警控制器单机尺寸及安装示意图

JB-TG-SL-M6000/G柜式火灾报警控制器单机尺寸图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-TG-SL-M6000/G
[品牌]	首安
[安装方式]	柜式
[系统型式]	联动型
[尺寸]	800mm×600mm×2260mm
