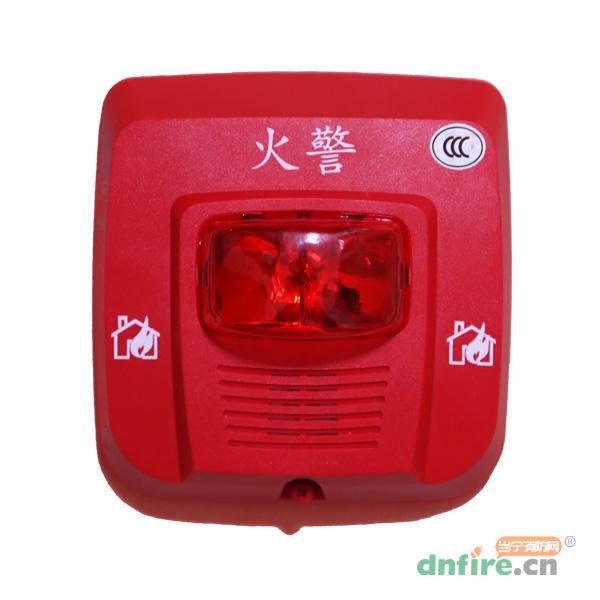

一、SYS-HSR/STR火灾声光警报器概述：

　　西安盛赛尔电子有限公司生产的SYS—HSR型声光警报器和SYS—STR型光警报器适用于室内墙上或天花板上安装。SYS—HSR和SYS—STR型火灾声光警报器均使用在以24V直流或全波整流（FWR）供电的系统中，具有三种光强输出模式，可通过产品背面的拨码开关来选择。声光警报器和光警报器均满足GB26851—2011、UL1638标准要求，声光警报器同时满足UL464标准的要求。声光警报器产品高、低音量和间断音调、连续音调四种声音输出模式可通过产品背面的拨码开关来选择。两种产品均不能使用在带有MDL或MDL3同步模块的系统里或有编码脉冲供电的系统中。若需在天花板上安装该产品，可选配SYS—CTPR红色镜头装饰环来安装。

二、SYS-HSR/STR火灾声光警报器技术参数：

工作温度范围：	14°F 至 131°F（－10℃至55℃）
工作湿度范围：	10~93％RH 无凝结
闪灯频率：	1.0~1.1 赫兹
供电方式：	24V DC/全波整流
工作电压范围：	16~33V（24V 额定工作电压）
导线规格：	14~18  AWG
执行标准：	GB 26851—2011、UL1638、UL464（SYS—HSR）
使用场所：	非住宅内使用（室内型）
声压级：（仅SYS—HSR）	75~115分贝
变调周期：（仅SYS—HSR）	4±0.1秒

三、SYS-HSR/STR火灾声光警报器产品及附件尺寸

产品类型	长	宽	高
光警报器及声光警报器（含透镜）	5.130  in	4.960  in	2.464  in
	130.3  mm	126  mm	62.6  mm
SYS—CTPR（装饰环）	6.8  in 直径（173  mm)		1.5  in (38  mm)

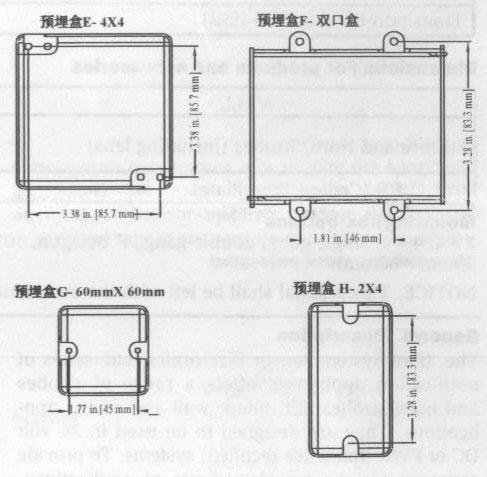

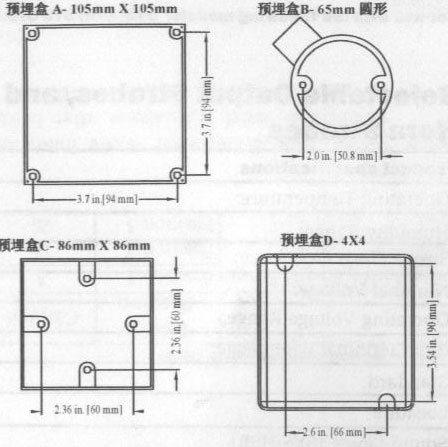

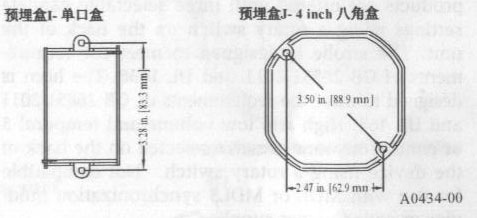

四、预埋盒选择

　　2×4，4×4的单口或双口盒；4”八角形盒，105mm×150mm长方形盒，65mm圆形盒，86mm×86mm或60mm×60mm方形盒。

五、火灾报警系统说明

　　NFPA72（美国国家防火协会）要求所有用于建筑疏散用途的音响必须产生断续报警信号。
用于除以上目的以外的信号不必产生间断性报警信号。西安盛赛尔电子有限公司建议产品的安装空间分布方式必须符合NFPA72的要求。

六、回路设计及布线要求

　　设计者必须保证回路中最后一个设备有足够的电压使其在额定电压范围内正常工作。
在计算最后一个设备所需电压值时，有必要考虑因布线而产生的电阻导致电压下降的可能性。布线越粗，压降越小。导线规格参数确定参照当地电气手册。
备注：如果使用“A”级接线方式，在电路没有容错的状况下接线长度应为原线长度的2倍。

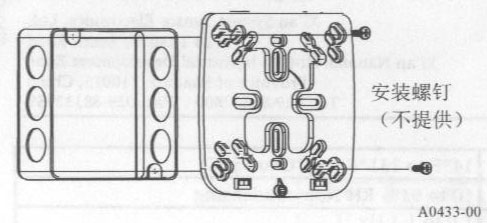

　　图1、安装版

　　墙上安装或天花板安装
　　1.按图1所示，用螺钉（自备）固定安装板，根据图3所示，选择配套的安装盒。
2.按图2所示，给产品背面的端子布线。

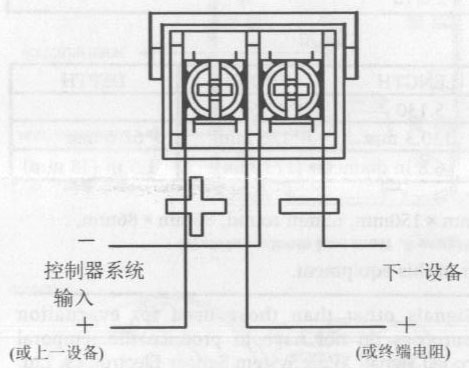

　　图2、接线

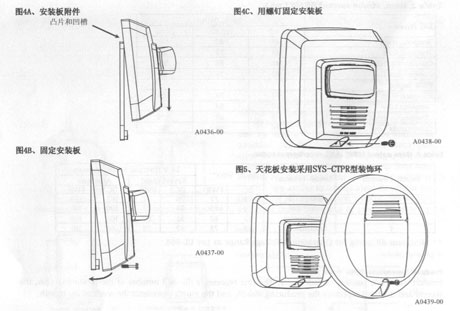

　　3.按图4A所示，将警报器外壳上的凸片嵌入安装板的凹槽里，使产品附在安装板上。
4.紧接着，慢慢地旋转产品，确保外壳背面的凸片紧贴安装板上，并参考图4A和4B用螺钉将其固定。
5.如果使用装饰环，必须在使用螺钉固定前，将其装好。安装时，将装饰环对准警报器外壳，然后按下使其入位。以上安装就位后，按图5所示，用螺钉将产品固定就位。

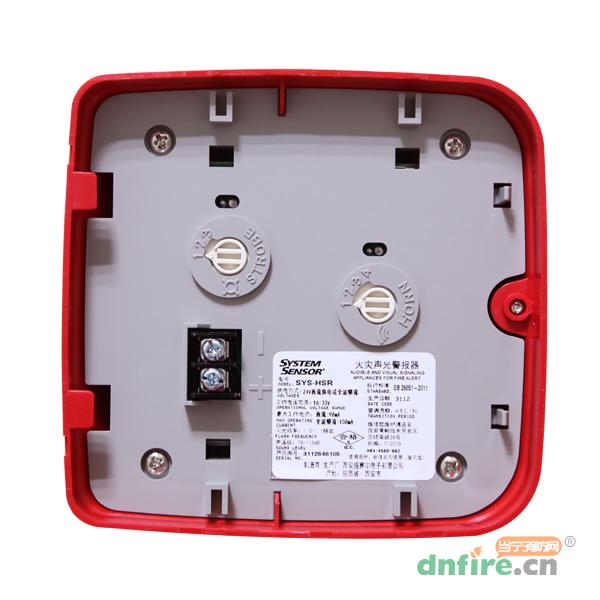

　　光强及音调选择

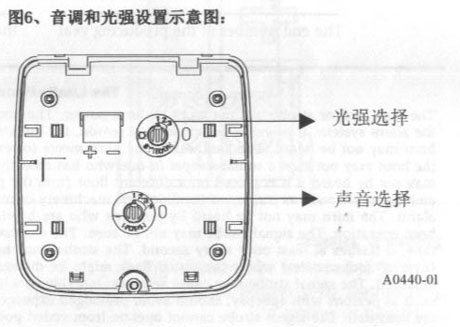

　　按图6所示，通过调节产品背后的拨码开关来设置警报器的光强输出模式与声音输出模式。声光警报器和光警报器均具有3坎德拉、16坎德拉、25坎德拉三种光强输出模式可选，声光警报器有间断高音、间断低音、连续高音、连续低音四种声音输出模式可选。

　　表1.光警报器工作电流消耗（mA)

	开关位置	坎德拉	16—33  Volts
			DC	FWR
标准光强范围	位置  1	3	37	45
	位置  2	16	71	71
	位置  3	25	89	92
