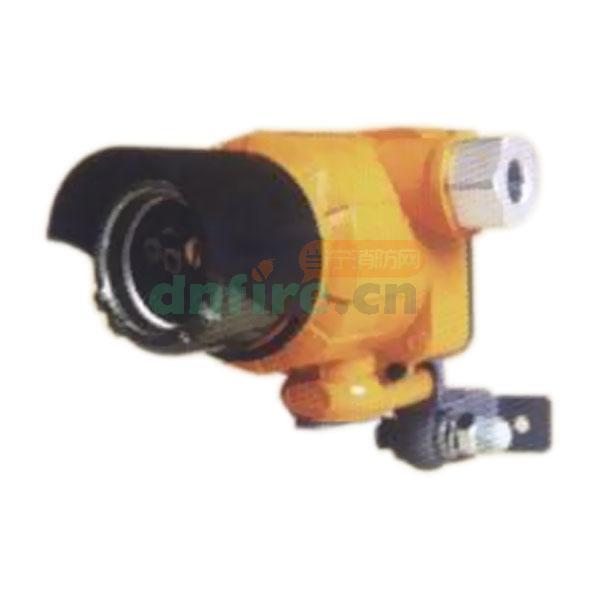

一、JTGB-HW-BK51Ex/IR3点型红外火焰探测器概述

　　JTGB-HW-BK51Ex/IR3点型红外火焰探测器含三个红外探测波长的传感器和光学过滤器，探测器对CO2发射光谱(4.4µm)具有最高的灵敏性，另二个红外传感器对环境光线、热体辐射的干扰进行探测，探测器对探测结果拥有多项信号处理算法，结合对火灾发生时火焰闪烁频率的逻辑综合判断，能够最大程度抑制错误报警以及需要的最佳的火灾探测性能。
JTGB-HW-BK51Ex/IR3红外火焰探测器特殊的火灾信号处理方法与三波长红外传感器技术极大的提高了探测器的灵敏度和响应时间，具有抗日光及其它热光源干扰的性能，可直接用于油罐区等露天环境，JTGB-HW-BK51Ex/IR3火焰探测器对碳氢化合物等有机材料的火灾具有探测距离远、响应时间快速的报警性能。

二、JTGB-HW-BK51Ex/IR3点型红外火焰探测器技术指标

型号	JTGB-HW-BK51Ex/IR3
工作电压	18V-32VDC无极性
探测器角度	90°
静态电流	≤15mA/24VDC
报警状态	≤30mA/24VDC
火灾响应时间	≤5S
确认灯	正常时闪亮,报警时常亮
光谱响应波长	4.4µm 3.8µm 2.7µm
工作环境湿度	5-95%RH无凝露
工作环境温度	-40℃～+70℃
出口螺纹	3-G3/4
防爆标志	ExdIICT6Gb
防护等级	IP66
外壳材质	铸铝;不锈钢
重量	1.7kg(铸铝)3.2kg(不锈钢)
探测距离	35米(33cm×33cm×5cm正庚烷火)
认证标准	GB15631-2008、GB3836.1-2010、GB3836.2-2010
输出方式	RS485MODBUS协议,报警继电器触点输出、故障继电器触点输出
触点容量	2A/30VDC,4-20mA(故障:0-1mA,正常:4mA±5%,报警:12mA±5%)

三、JTGB-HW-BK51Ex/IR3红外火焰探测器特性

　　●三波长红外+频率多重判断。
●敏感度可现场设置。
●电磁辐射免疫，日光盲。
●具有红外遥控测试功能。
●三种输出方式：RS485、继电器，4-20mA。
●工业化外形设计。
●三端口进线。
●自带遮光罩。
●防尘、防爆、防腐蚀、防雨淋设计，无需防雨罩可直接在室外使用。
●根据客户需求，外壳可采用316不锈钢材质。
●专业设计的安装支架，可适应多种不同的安装环境。

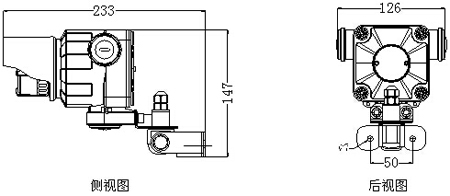

四、JTGB-HW-BK51Ex/IR3点型红外火焰探测器外形图

JTGB-HW-BK51Ex/IR3点型红外火焰探测器外形图

五、JTGB-HW-BK51Ex/IR3点型红外火焰探测器接线端子图

　　端子说明：
POWER+、-：外接24VDC无极性
20mA：4～20mA输出
FAULT：故障继电器，无源触点；正常时常闭，掉电或故障时断开
FIRE：火警继电器输出，无源触点；正常时常开，报警时闭合
A、B：RS-485输出

JTGB-HW-BK51Ex/IR3点型红外火焰探测器接线端子图
