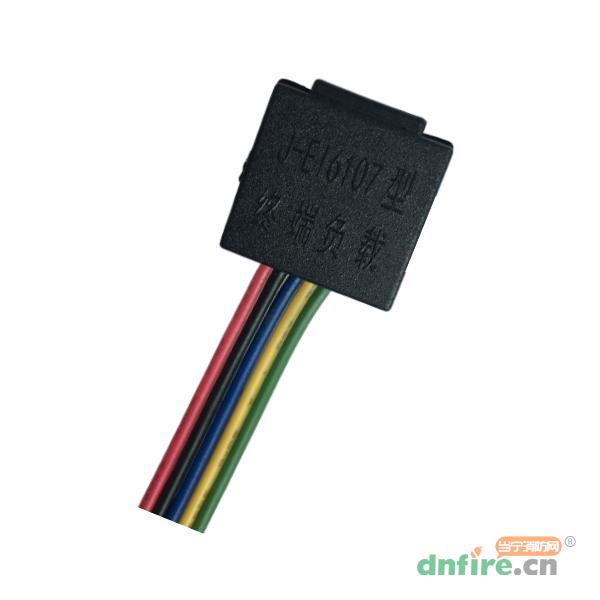

一、J-EI6107型终端负载概述

　　J-EI6107型终端负载一般安装在多线联动板控制的联动设备附近。

　　依爱火灾报警控制器通过J-EI6107型终端负载的配合，可以使多线联动板控制联动设备的2线间的等效电阻在短路、断路、反馈和正常情况下不同，从而使等效电压不同，进而能够检测出2线上的短路、断路和联动设备启动后的反馈信息。

二、J-EI6107型终端负载接线说明

　　现场设备要求启动信号为直流24V信号时，J-EI6107型终端负载的接线如图1所示，J-EI6107型终端负载上的红线、设备启动端+、多线输出的C+并联，J-EI6107型终端负载上的黑线、多线输出的C-并联，J-EI6107型终端负载上的兰线、“设备启动端-”并联，J-EI6107型终端负载上的黄线和绿线分别与多线设备的无源反馈端1和无源反馈端2连接在一起。

图1 直接启动联动设备终端负载接线图

　　现场设备要求启动信号为交流信号或无源信号时，需通过中间继电器去实现控制。J-EI6107型终端负载的接线如图2所示，J-EI6107型终端负载上的红线、中间继电器+、多线输出的C+并联，J-EI6107型终端负载上的黑线、多线输出的C-并联，J-EI6107型终端负载上的兰线、中间继电器-并联，J-EI6107型终端负载上的黄线和绿线分别与多线设备的无源反馈端1和无源反馈端2连接在一起。

图2 通过中间继电器启动联动设备终端负载接线图

　　注：不要将终端负载上的红、黑线分别与C-和C+连接，否则终端负载无法正常工作。

　　每个接线端子所接导线数量应不大于2根。

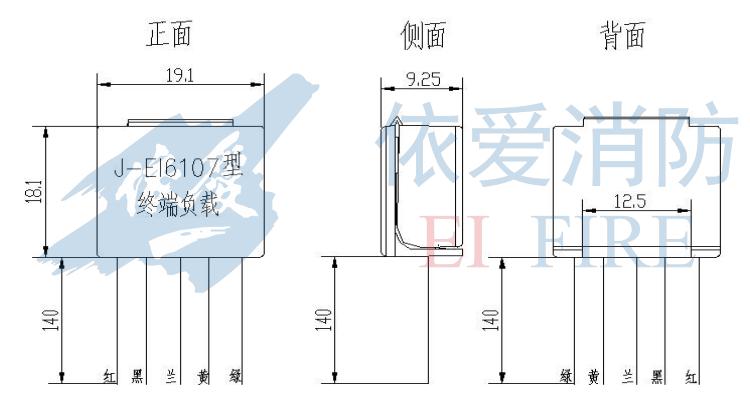

三、J-EI6107型终端负载外形尺寸
